求助关于HFSS线圈天线仿真中加阻抗匹配网络的问题
录入：edatop.com 点击：

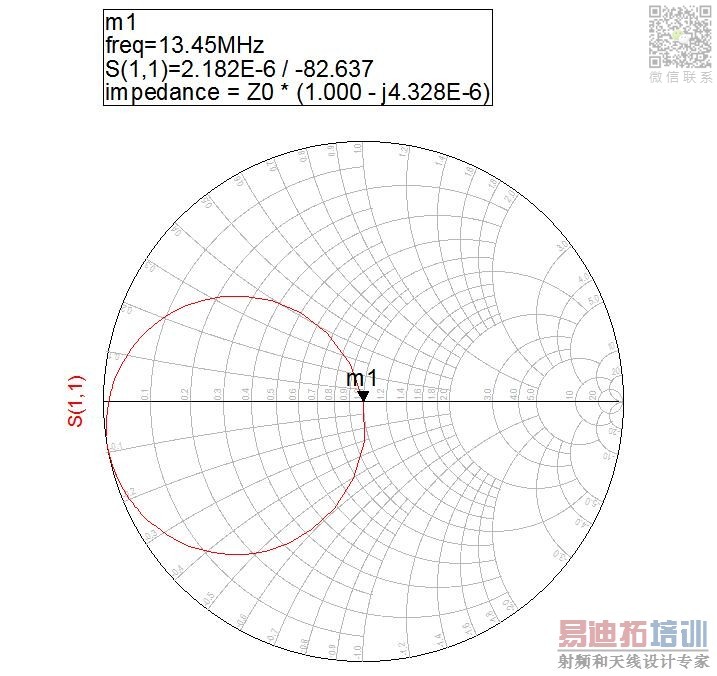

小弟最近在学习线圈天线的仿真，然后利用ADS软件仿真对阻抗匹配网络，下图
阻抗匹配网络是c1，c2两个电容，ADS中的结果也显示阻抗匹配

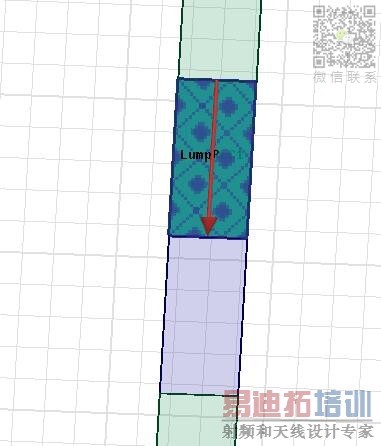

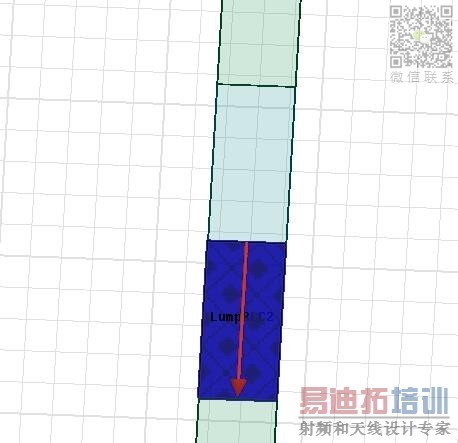

现在就是不太清楚怎么把这两个电容元件加到HFSS中仿真，我的做法是下图中上面画一个box作为c1，下面画一个box作为c2，然后设置激励与上面的电容c1并联，但是仿真结果阻抗匹配不好，与之前相比没有什么变化，不清楚问题出在什么地方，还请赐教。
阻抗匹配网络是c1，c2两个电容，ADS中的结果也显示阻抗匹配
现在就是不太清楚怎么把这两个电容元件加到HFSS中仿真，我的做法是下图中上面画一个box作为c1，下面画一个box作为c2，然后设置激励与上面的电容c1并联，但是仿真结果阻抗匹配不好，与之前相比没有什么变化，不清楚问题出在什么地方，还请赐教。
不懂，来学习一下。
画一个面，边界条件选lumped中的RLC边界，可以设阻抗值
回2楼：
这个我明白，我的问题是怎么画电容c1和激励的并联电路，具体做法是啥?
画两个平行的平面，平面两边连接线圈的两端，试试看
