HFSS的文件怎么转入AD的PCB中

       HFSS15.0仿真完成的微带电路，怎么导入AD中的PCB中进行处理。1.已经尝试过使用HFSS  export出DXF文件，使用AD16 import DXF文件，导入后的PCB中什么也没出现。2.使用HFSS　　export出SAT文件，使用AutoCAD１４.０导入，另存为DXF，Dｗｇ文件，使用AD１６导入后，也什么都不可见。
       感觉百度上的方法五花八门，就是没有靠谱的，能用的。跪求大神进行指导

本帖提到的人: @foxman @hawk8969 @654949899

HFSS导出dxf，不过这个dxf只有轮廓线。需要用cam350填充内部。再导入AD。

感谢阿甘的@，不过我没用过AD软件。
AD16支持什么格式的导入呢

HFSS导出dxf，不过这个dxf只有轮廓线。
我是用HFSS-->AUTOCAD-->AD 导入的；
HFSS 导出，一次只能导一层
autocad到AD可以一次导多层。
孔的导出也是轮廓，还得再折腾一遍。
轮廓的填充，基本是在AD描轮廓再画一遍。
CAM350填充不会用，求科普

已经用AutoCAD进行填充  填充后的文件保存为DWG和DXF   用AD  import到PCB中    什么都没有

我试过你说的这种方法，我只有一层微带线需要导出，从ＨＦＳＳ导出ＤＸＦ后，将此ＤＸＦ文件导入ＡＵｔｏＣＡＤ中，进行填充，然后另存为ＤＸＦ和ＤＷＧ格式，可是将ＤＷＧ和ＤＸＦ格式导入AD16的PCB后，什么东西都没有

DXF DWG   Gerbera等

AD16是ADS 2016吗?
这个软件有没有导入成功过呢你。

没有   刚下的AD16。以前用的AD13，用AD13的PCB不能导入DWG文件，没有这个功能。所以下载了AD16，用AD16导入DWG显示DONE，也就是导入成功，但是PCB里面什么都没有，不明白为啥。

AutoCAD虽然是2D的图面，它还是有叠层的观念-(跟你在AD里画PCB是一样的概念Top、Bottom...)。转换的过程中要注意单位_(公制-mm / 英制-mils)。

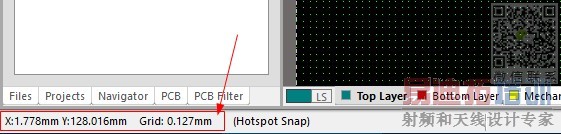

以下看图; 首先要先新开一个PCB file，并注意单位是否与HFSS导出时是一样的！?

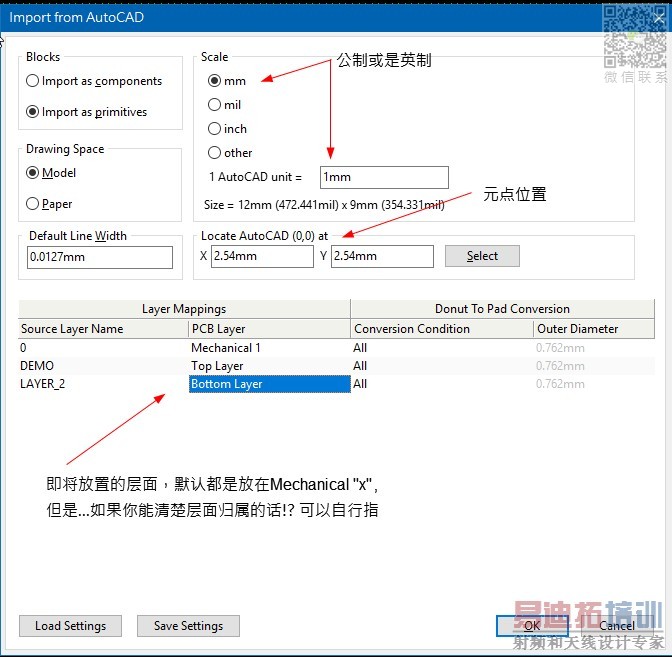

这个画面很熟吧！? 主要的导入控制都在这里控制。

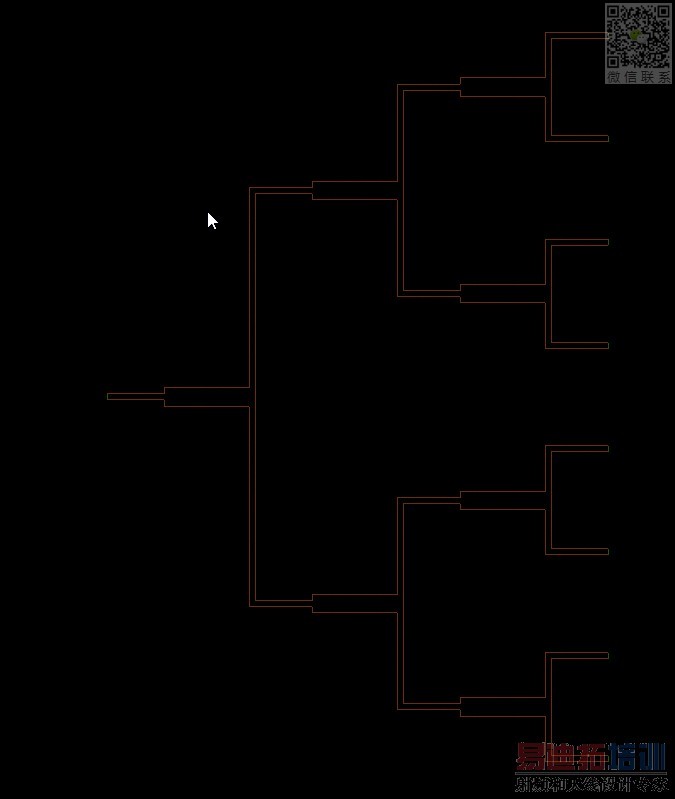

不是导入了吗！? (导出HFSS的范例:四路功分器)
