微带倒F与微带单极子天线的问题
录入：edatop.com 点击：

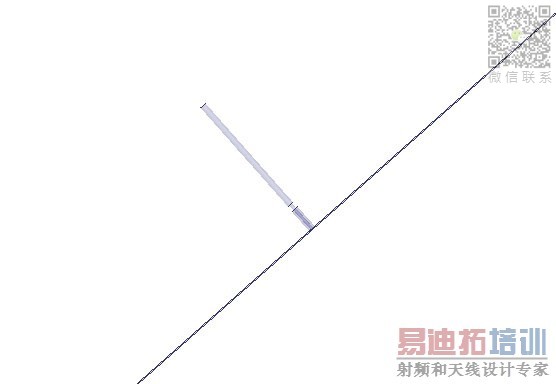

倒F，倒L以及单极子都是需要接地的天线，立体的这些形式的天线只需在一端加上地即可，如图
差分模式同偶极半波天线的接法。
没有理解你的意思。
就是接地天线，要以微带天线的形式实现，地该怎么弄
打个过孔到背面，在连下来到地面不就接地了。
不如这样看:
差分端口: 这时是名义上的地_(0 or -)，用于天线设计的馈入方式，电气意义上不等同于接地_(0 or ground)。
单端端口: 这时是电气意义上的接地_(0 or ground)，用于微带线路、传输线设计的馈入方式，这时它是需要实际的接于地_ground。
视设计的需要，不见得可以同时满足两种形式！
您这么一说我更糊涂了

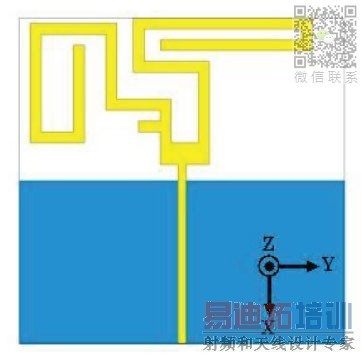

您看看第二张图片上是怎么实现的呢

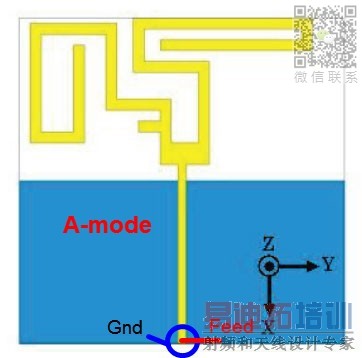

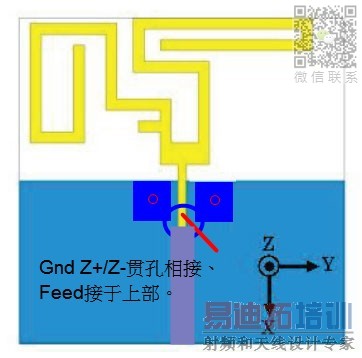

这样呢！? 图样Gnd_Z- / Feed_Z+ 是同轴电缆的示意图。(单端模式同传输线的接法)
差分模式同偶极半波天线的接法。
