HFSS导出snp文件到ads里仿真是否归一化到50ohm的问题
录入：edatop.com 点击：
各位前辈

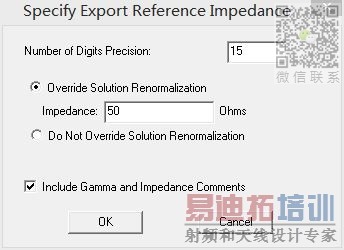

我想请问一下HFSS导出snp文件到ads里仿真的时候这里选择重新归一化到50ohm和不重新归一化到50ohm有什么区别?分别在什么情况下选择，谢谢！激励选择的是波端口，还想请问一下激励端口，是否归一化有什么区别。谢谢！
我想请问一下HFSS导出snp文件到ads里仿真的时候这里选择重新归一化到50ohm和不重新归一化到50ohm有什么区别?分别在什么情况下选择，谢谢！激励选择的是波端口，还想请问一下激励端口，是否归一化有什么区别。谢谢！
本帖提到的人: @mrgong
如果你是用waveport，又要转成snp导入ADS? 建议不可以使用归一化处理！ (因为snp的原始意义Z是50欧，waveport不具备标准特性阻抗，所以它导出的是实际意义上线路端口的阻抗)。
这样在导入ADS之后，再加上ADS的50+/-jw 仿真端口=完美的结合。
**不相信我说的！? 你可以试试归一化、不归一化的snp在ADS schematic simulation中会有什么不一样的结果?(50欧并联50欧与50欧并联30、90欧是绝对不同的！
选归一化吧
如果我snp文件仿的是30ohm微带到90ohm微带的不连续性，在ads里两端分别接30ohm
和90ohm线，这样从hfss导出snp也要归一化吗?这样50ohm到30、90ohm端口会不会失配?
一样的，用归一化
