有没有大神会仿出来这个SIW天线的
录入：edatop.com 点击：
这里的介质使用 Rogers RT5880，介电常数 2.2，分上层谐振腔层和下层馈电层，厚度分别为 1.575mm 和 0.508mm，上层 HM-SIW 的金属通孔直 径 0.8mm，l = 2 的谐振腔圆形贴片半径 rl2 = 9.48 mm，l = 6 的谐振腔圆形贴片半径 rl6 = 23.28 mm， 间隔 g = 1 mm，馈电金属柱之间角度 1 = 135°， 2 = 165°，不同的馈电点半径分别是 r1 = 5mm，r2 = 18.5 mm。

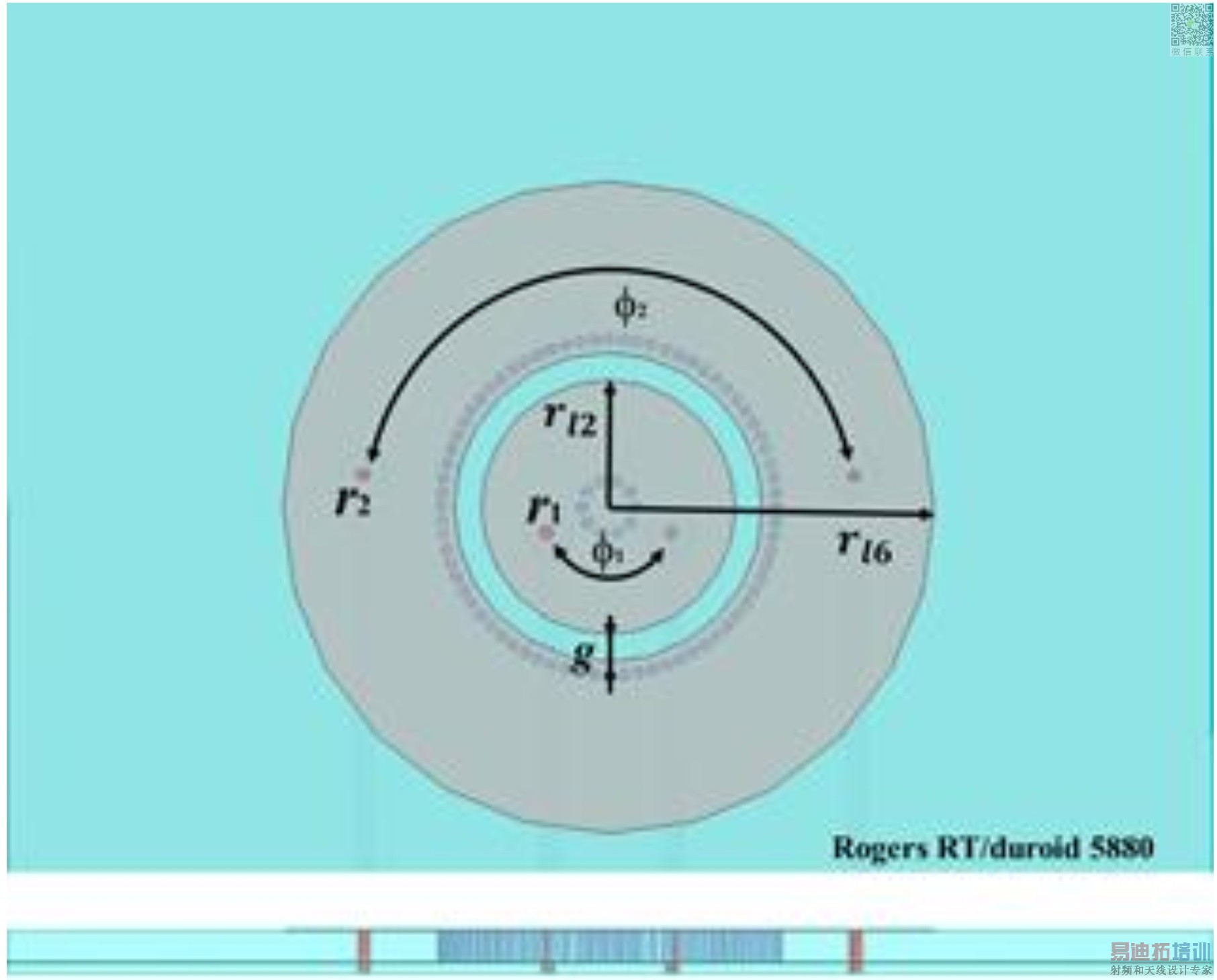

图 3 设计的平面漏波天线示意图
不知道怎么加激励和边界条件...T_T
谢谢！
图 3 设计的平面漏波天线示意图
不知道怎么加激励和边界条件...T_T
谢谢！
