关于HFss增益的频率扫描问题
录入：edatop.com 点击：

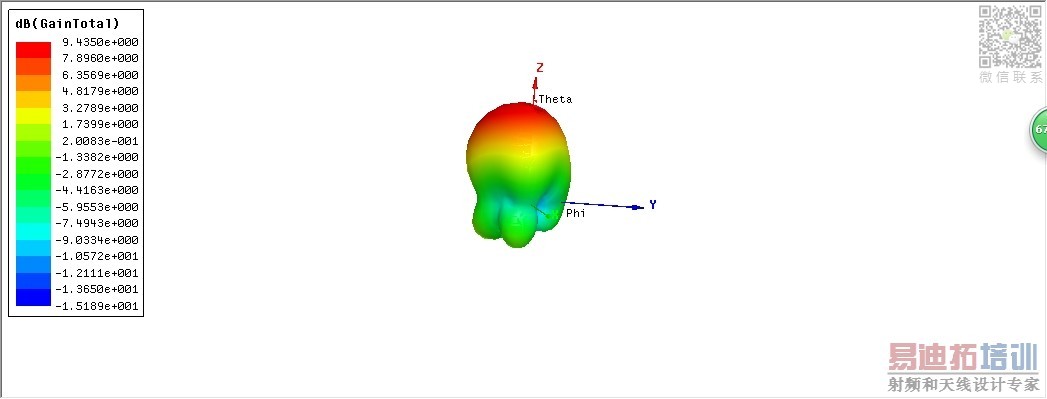

对微带的增益进行频率扫描得到如图所示的结果 。为什么这么尖呢。并且得到的结果也与增益的3D模型不符。（左图为6GHz时的增益图形，明显不符合扫频的结果）请问大家是哪里出现错误了吗?有哪位前辈了解吗?小弟不胜感激
刚刚把其他的模型也仿真了一下 发现都存在这样的问题。是HFSS15软件都这样吗?
我估计你要的是E面和H面的增益，所以检查一下你的X轴。
你增益扫频用的是不是fast?得用discrete算才行
为啥不是看的（0,0）方向?另外小编，三楼说的很对，你用fast只会计算一个频点，只有这个频点是辐射参数时准确的，其余频点的辐射参数不准
搞定了 确实 把快速扫频变成插值扫频就搞定了 谢谢3 4 楼的帮助 小弟万分感谢
