求助！用HFSS 模拟电磁屏蔽遇到些问题
录入：edatop.com 点击：
有一篇类似的论文，他是这么做的。先以简单矩形波导传播为例，展示整个实验流程》
文中S21几乎为0，表示传播损耗为0。模拟电磁屏蔽就是在波导的中间加屏蔽板，通过测得的S21转换得出屏蔽板电磁屏蔽效能，。我还没加屏蔽板，，按他这个所说的做了下模拟，结果一点也不一样！希望大哥大姐看到给予帮助。谢谢》》》
1 建模
2 设置激励、边界条件
边界条件波导四周与背景接触，默认为理想边界。不设置了
Wave1 和wave2
3 分析
中心频率1.4GHZ、频率范围1.13-1.73。快速扫描
4 结果
我这结果和论文里的差得太多，咋回事啊。！
QQ2567214873必有重谢！
文中S21几乎为0，表示传播损耗为0。模拟电磁屏蔽就是在波导的中间加屏蔽板，通过测得的S21转换得出屏蔽板电磁屏蔽效能，。我还没加屏蔽板，，按他这个所说的做了下模拟，结果一点也不一样！希望大哥大姐看到给予帮助。谢谢》》》

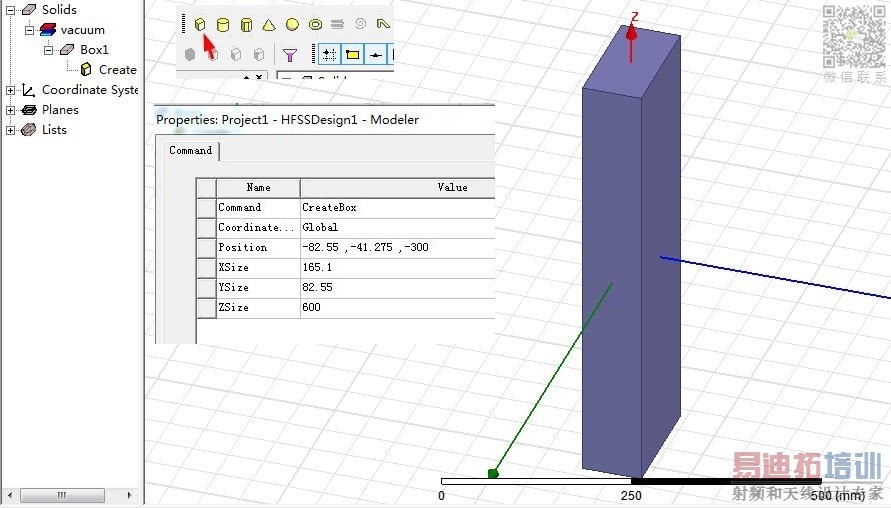

1 建模
2 设置激励、边界条件
边界条件波导四周与背景接触，默认为理想边界。不设置了
Wave1 和wave2

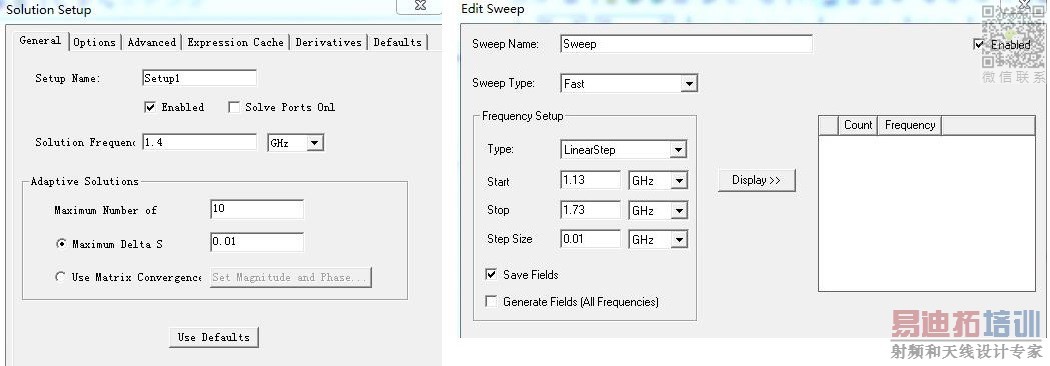

3 分析
中心频率1.4GHZ、频率范围1.13-1.73。快速扫描
4 结果
我这结果和论文里的差得太多，咋回事啊。！
QQ2567214873必有重谢！
希望老师帮忙。谢谢谢谢！
你这波端口是不是得拿个大金属疙瘩读上呀?
老师，能说再详细点么，我就是画了一个真空矩形，把矩形两端设成了波端口
有人帮忙么，，，，，祝大家新年快乐
