HFSS 场计算器积分求解疑问

录入：edatop.com 点击：

望大神们指导指导
，想用HFSS计算屏蔽线缆的转移阻抗Zt，根据转移阻抗计算公式

, 用场计算器计算

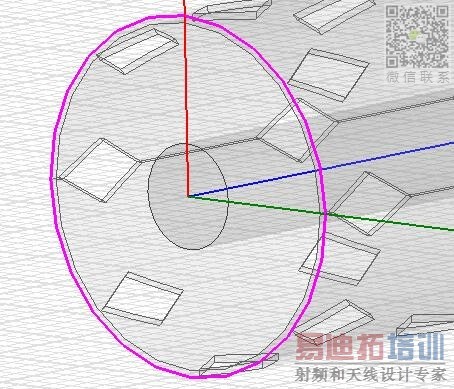

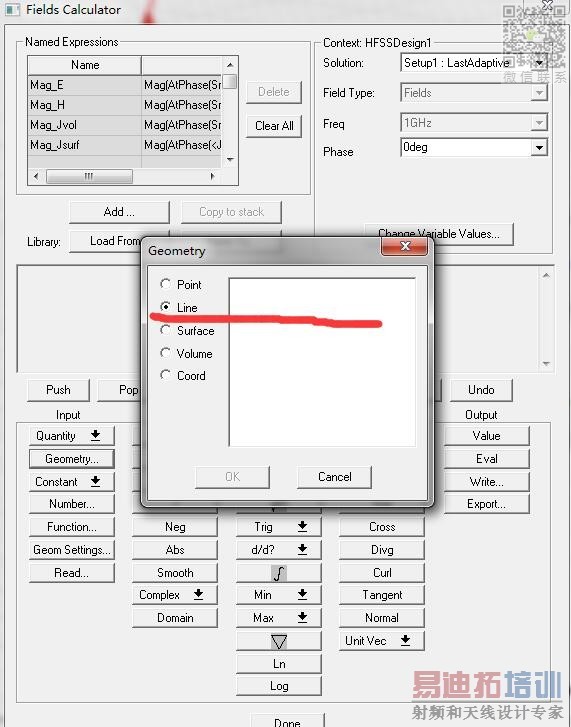

，怎么在场计算器里选择积分线（图中截面外圆周线，红色标注），

你沿着圆周画一条圆线就可以了啊

小编留言：

谢谢指点，由于是论坛新人发帖，貌似不能直接回帖，请看我给自己回的评论，还望继续指点一下哈

场求解器不太会用。不过感觉很强大！

谢谢指点，还望能继续点播点播一下，非常感谢了。

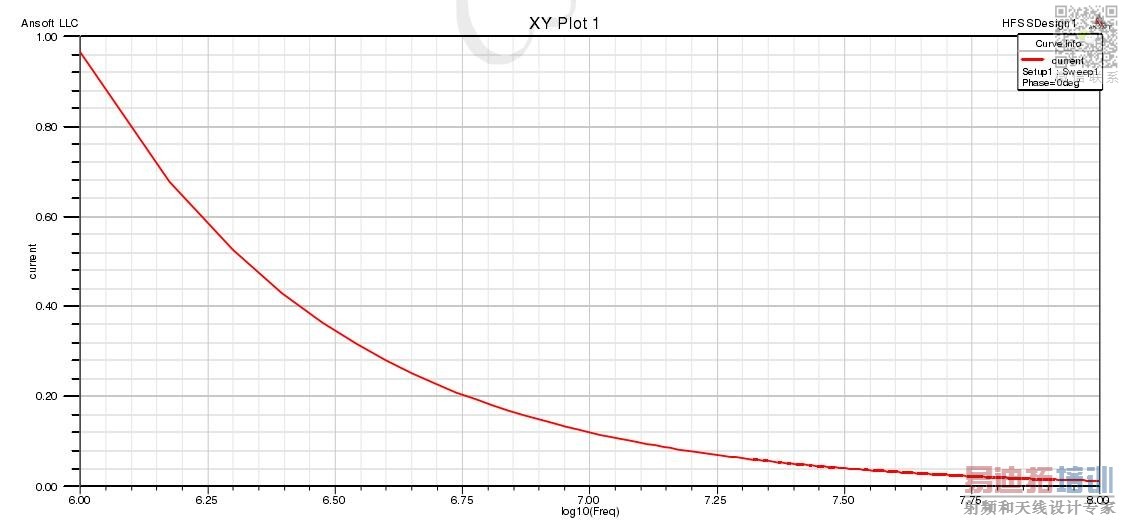

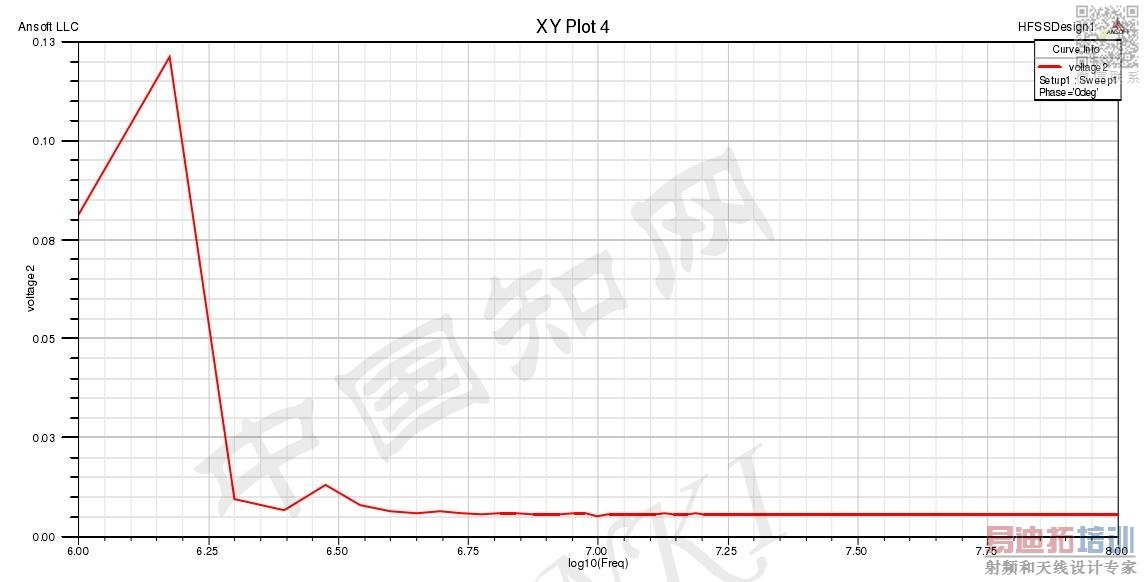

怎么设置场计算器可以得到如下电压及电流曲线呢，其中电压积分表达式：

（Ez为屏蔽层内表面切向电场，积分变量Se为屏蔽层内表面），电流积分表达式：

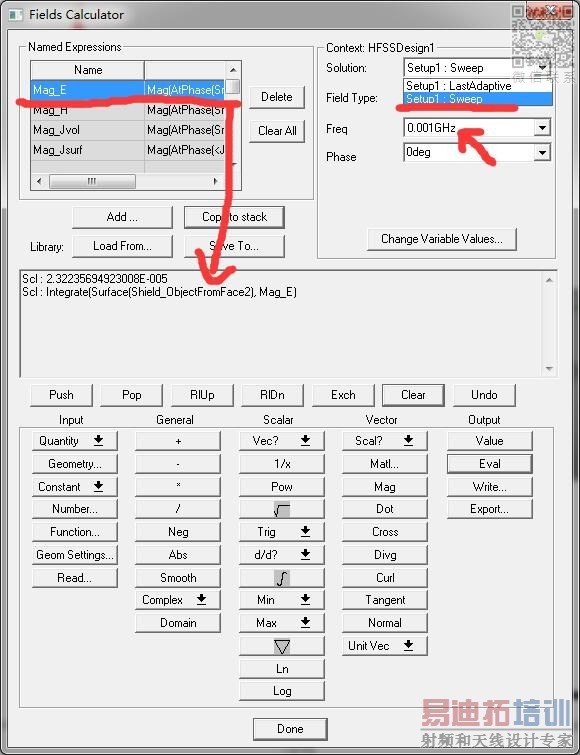

，（H为屏蔽层截面切向磁场，积分变量l为屏蔽层截面外圆周），我现在只能计算单个频率点对应的电压积分值（相当于如果扫频范围为(1M,100M)，扫频间隔为10M，那么我要单独计算21次电压积分表达式，然后将每次的计算结果数据导出才能作电压图，但是这样效率很低），我应该在场计算器里怎么设置能快速得到如下曲线呢（从坐标轴的标注来看，感觉别人的这个曲线是直接用HFSS得到的）?
