HFSS仿真方形开环谐振滤波器遇到问题求助
录入：edatop.com 点击：
我用HFSS仿真了一个带通滤波器，介质基底采用RO4003，厚度0.508mm，介电常数3.38，损耗角正切0.0027。希望仿真处中心频率在2GHz左右，相对带宽3%的滤波器。可仿真出的结果带内有两个峰值，调节谐振器间间距、微带线宽度、抽头位置等均无果，不知如何解决，望高人指点，万分感谢！有做过相关仿真的希望可以给本人提供些例子！

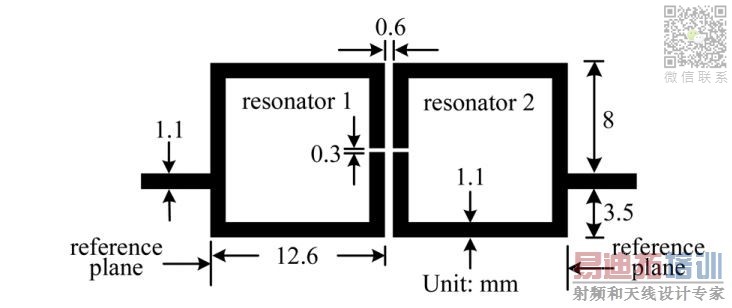

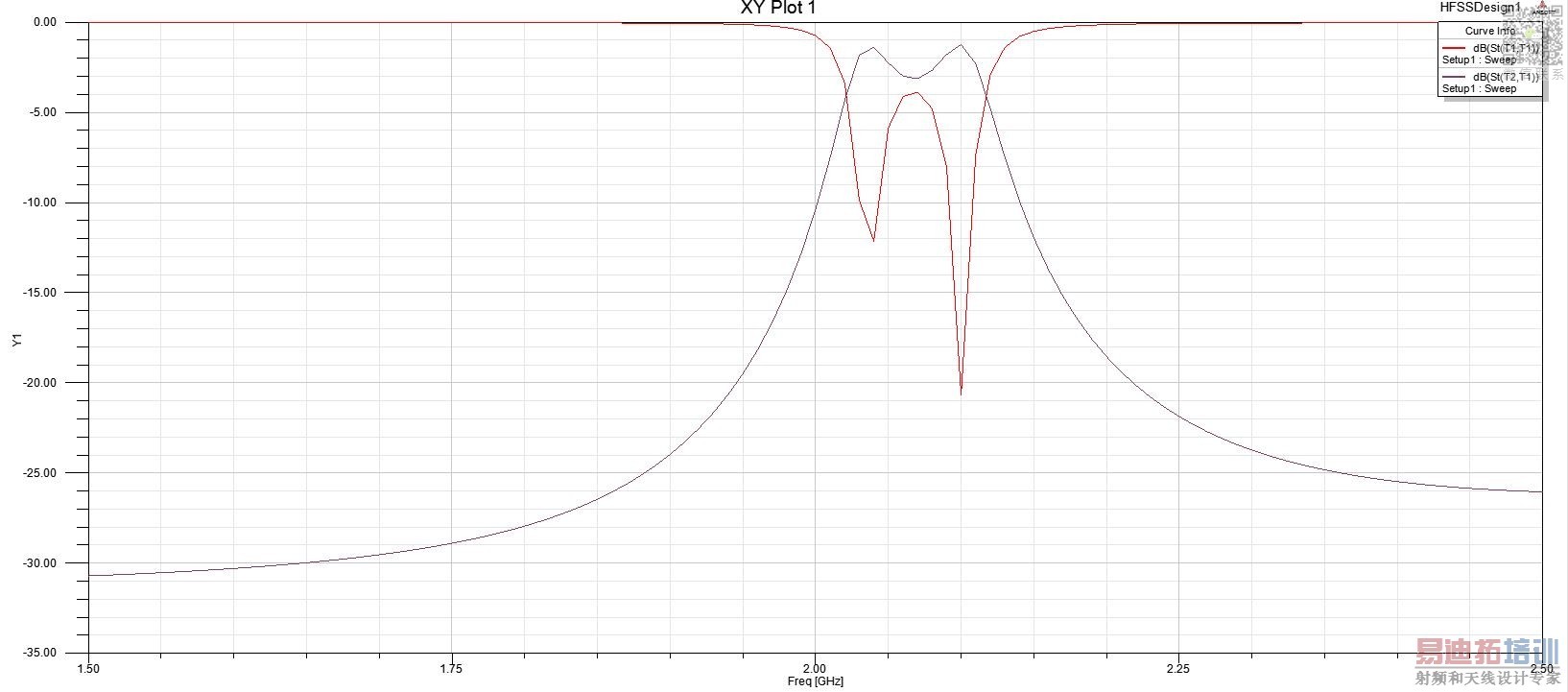

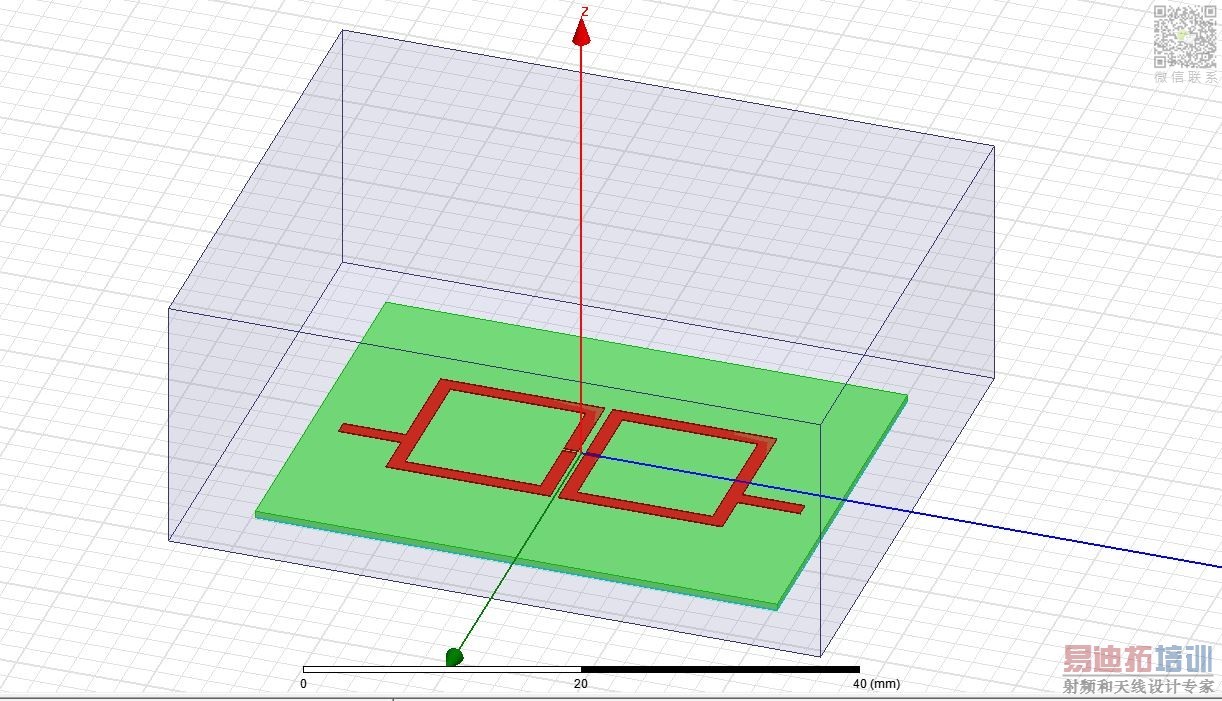

尺寸图、模型图和插损、回波损耗如下图所示：
尺寸图、模型图和插损、回波损耗如下图所示：
过来学习下！
同学，你好，你这个是属于松耦合的状态，一般来说是由于两个耦合器的间距导致的，还有如果回损很大的话，那是由于抽头的q值不对的。
您好，请问这种情况下如何调节能改善呢，抽头的q值是怎么调节的呀?不好意思，我是做微带振荡器的，对于滤波器的情况不是很了解，希望您能指点指点
这个在这里说不清，这样吧，我给个示例给你，我刚做不久的
你可以私聊我，我把方案给你参考，主要这个是比赛用的，不宜上传。
