dipole天线 结果不对 求帮助

你那地下不需要弄那个介质板吧。好奇怪

那是模型需要

老师要求就是一个介质块上放dipole

楼主觉得什么结果不对？

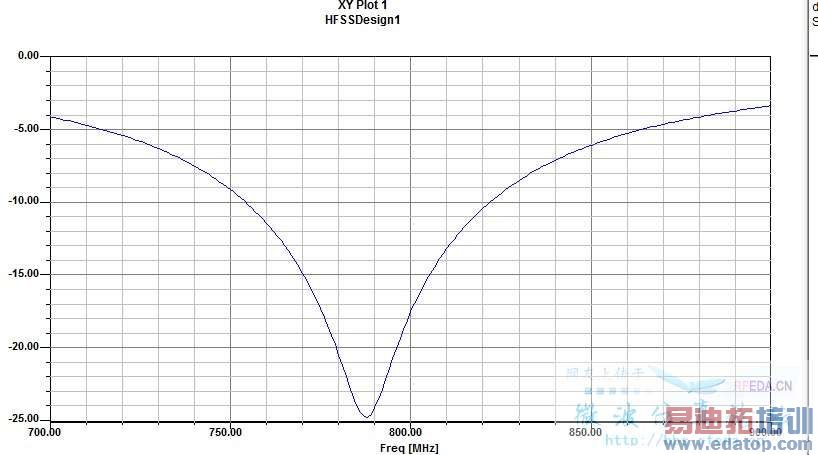

s参数不应该是那样的啊 还是我在描图时弄错了 麻烦告诉一下

感觉是模型问题
首先边界的空气盒子肯定小了，各面距模型波长/4左右比较合适
底下的介质板我没搞懂为什么要与天线垂直，仿真下来S参数是很奇怪
去掉介质板S参数就正常了
你可以问问你导师这么放置的原因

嗯，我也试过，把下面的介质板去掉，s参数就正常了，但是我没发理解的是，当放两的dipole的时候不去掉介质板s参数也正常，只是介质板面上只有一个dipole的电场图。我真不知道是哪错了。



不知你的设计指标是什么！加反射板是要设计定向垂直极化天线，不加反射板设计全向垂直极化天线，加反射板后，设计阵列可得到高增益，定向的场图！
