HFSS仿真结果的清理和选择性删除

录入:edatop.com    点击:

HFSS一个非常好的功能就是当变量发生变化但模型结构不改变时,自动保留并显示所有的仿真结果。正因为有这个功能,我们才得以进行参数优化。然而有些时候HFSS会同时显示出大量的仿真结果,造成显示窗口一片混乱。在这种情况下,如何清理仿真结果便成了问题。

HFSS仿真结果的清理有三种方法,下面逐一介绍。

删除仿真目录

HFSS会在仿真文件(.hfss文件)旁边自动建立一个同名目录来保存仿真中的过程文件。例如会在corporate_feed.hfss旁边建立目录corporate_feed.hfssresults。因此只要删除这个目录就可以删除所有的结果。

hfssresults文件夹

使用Cleanup功能

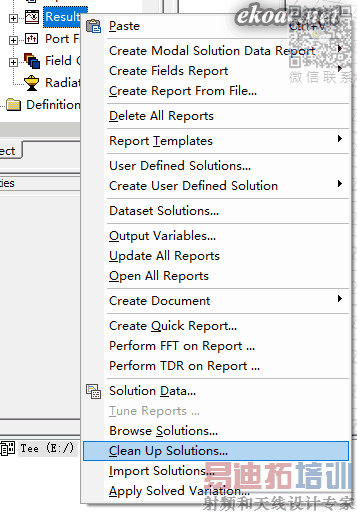

Cleanup功能可以删除当前工程的所有结果,它的位置在:

Cleanup功能的位置

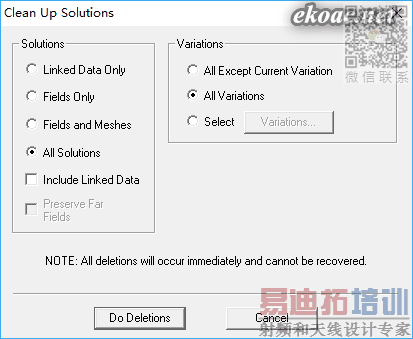

点击 Do deletions即可

Cleanup功能

使用Browse Solution功能

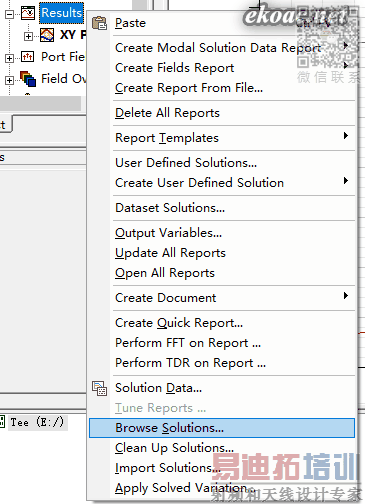

使用Browse Solution功能可以选择性的删除特定变量值的结果。他的位置在:

使用Browse Solution功能

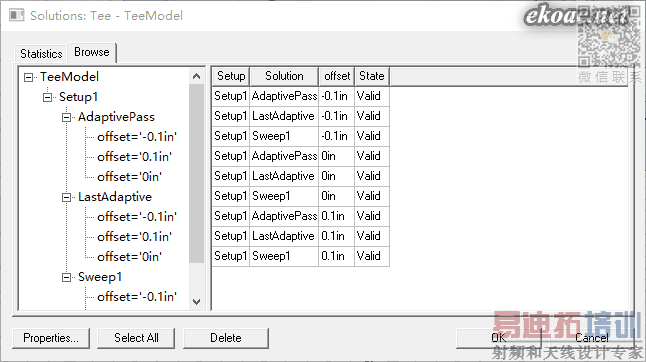

在窗口中列出了自适应剖分、扫频的结果:

Browse Solution

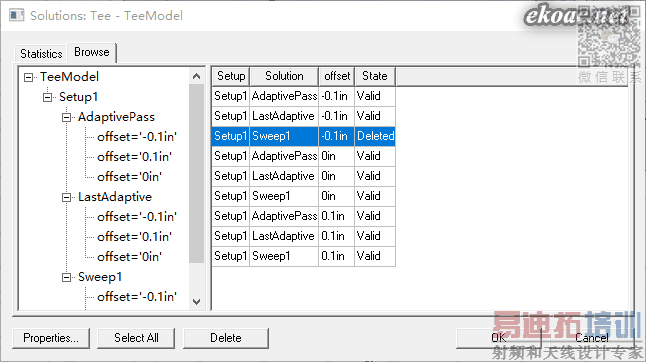

我们要删除的是Sweep中的结果,因此首先选中Sweep中要删除的变量值,如-0.1in,然后按delete按钮:

使用Browse Solution功能删除结果

可以看到对应项的状态变成了Deleted。按确定关闭窗口,重新打开仿真结果页,相应的结果曲线就会消失。

使用Browse Solution功能删除结果

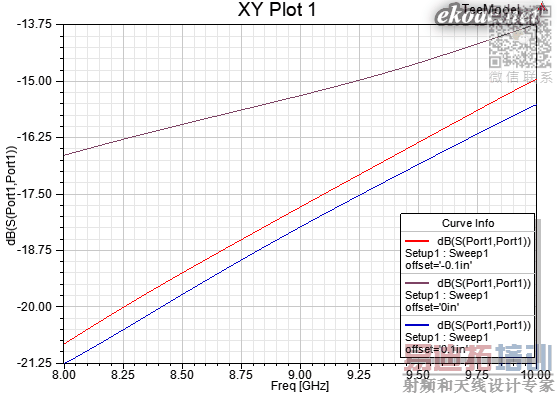

删除前:

删除前

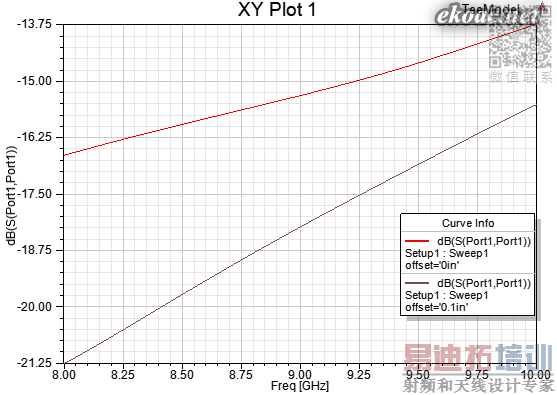

删除后:

删除后
