直插式SMA接头馈电微带线结构
录入：edatop.com 点击：

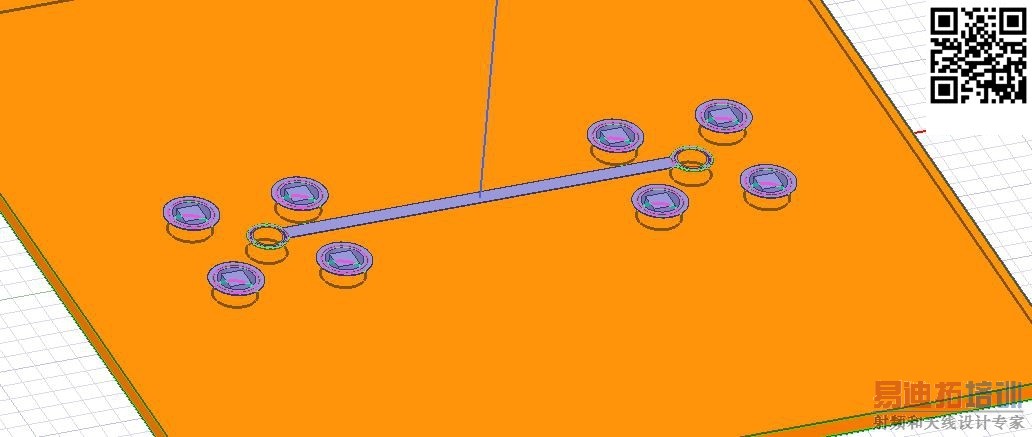

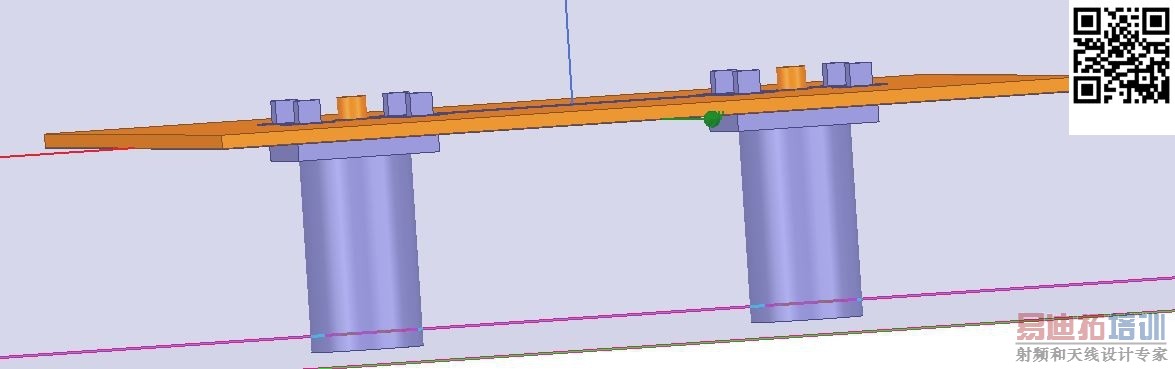

请教各位一个问题，现需要设计一块小的PCB，如图所示。上面有一段大约长2cm的微带线，两端为两个直插式的SMA馈电接头（由于受与其配套使用装置的结构限制，必须采用这种直插式接头），工作频率为低频到18GHz。目前我对stub和反焊盘以及介质基板都进行了仿真优化，最好的情况下也只把VSWR优化到8左右。想请教一下大家，这样的结构有可能把驻波比降到2左右吗?请各位大神不吝赐教，给一些意见，谢谢
只考虑一个插座，另一个接50欧电阻试试看。
需要做板可以找我
有可能给个包吗?可以来试试 驻波8感觉没法用了都
这种直通结构，那条微带线是重点(它绝不是直接50欧那样简单)，需要"高阻渐变"。因为两端都为50欧-以阻抗匹配的面向来看，那条微带线更该是高阻抗(记得功分原理吗?)。最大的问题在于用同轴电缆相连为何可以? 因为微带线≠同轴电缆。
你的SMA接头支持到18G么?
请问能否再详细说一下呢?按照阻抗公式Zin=Z0*(Z0+ZL*TANβL)/(ZL+Z0*TANβL)，如果中间传输线阻抗也是Z0 50欧姆，那么输入阻抗就是Z0啊。
Zin=Z0*(Z0+ZL*TANβL)/(ZL+Z0*TANβL) 公式没有错、也不会错！ 但是你错认SMA的ZL会是全域50欧? 那就是你的罩门！ 500 MHz 带宽内 标规的SMA之ZL大致可以维持 50 ± j10，当带宽上至2个G甚至是10个G时...绝没有想象中的美好！
这还不包含过孔与焊盘的效应。
** 再不明白? 请把模型传上来(没有智财权顾虑的情况下)，用你的模型解释。P.S 我很懒不想重建模型浪费时间。
