基片集成波导毫米波滤波器调试问题
录入：edatop.com 点击：
请教各位大哥：

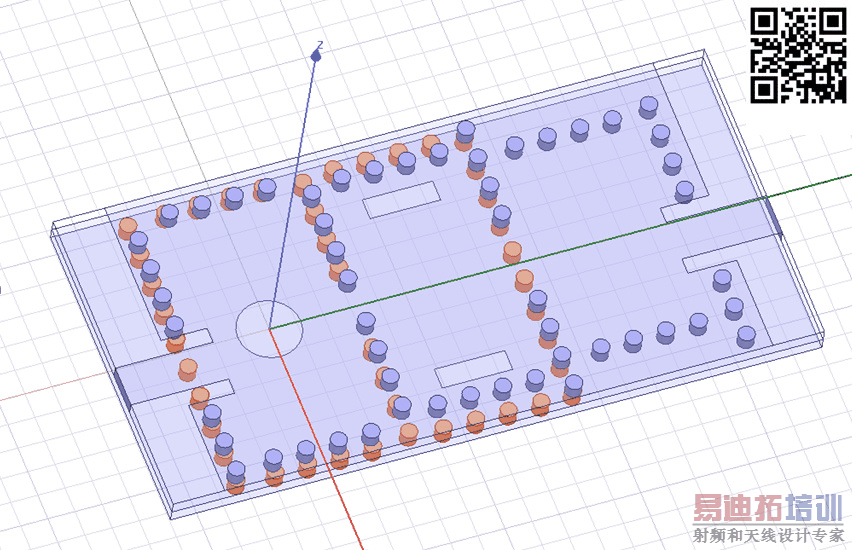

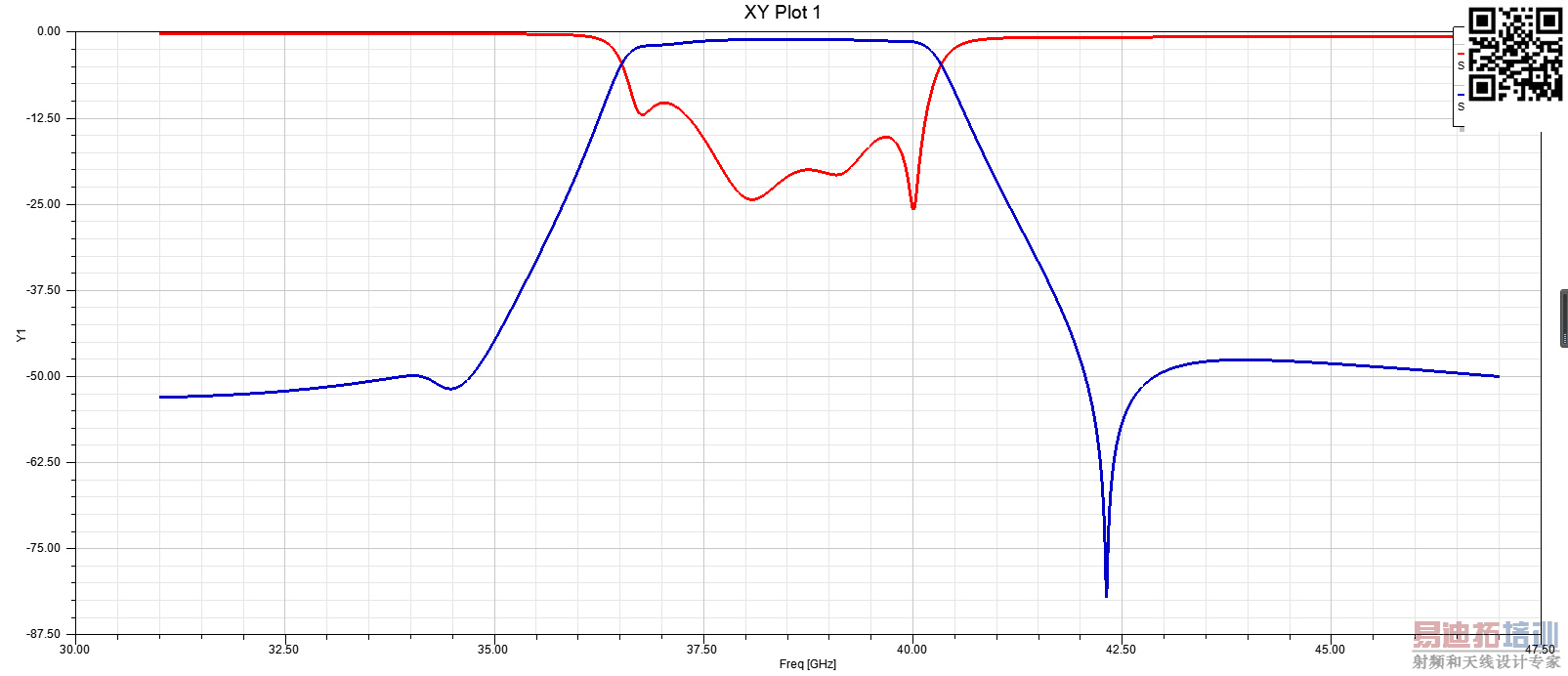

在下使用HFSS软件仿真设计一个5阶两零点的SIW毫米波滤波器，其通带为37-40GHz，归一化零点位置为±2.5j。使用CQ结构再级联一腔的形式实现，但是在仿真过程中发现通带左侧的传输零点变得有些奇怪，与右侧的传输零点不一致。把结果导入滤波器参数提取软件synmatrix360中试图提取出耦合矩阵，发现曲线拟合的不好，提取耦合矩阵也就没有什么指导意义了。请问左侧传输零点为何会变得如此奇怪，有何方法解决?
在下使用HFSS软件仿真设计一个5阶两零点的SIW毫米波滤波器，其通带为37-40GHz，归一化零点位置为±2.5j。使用CQ结构再级联一腔的形式实现，但是在仿真过程中发现通带左侧的传输零点变得有些奇怪，与右侧的传输零点不一致。把结果导入滤波器参数提取软件synmatrix360中试图提取出耦合矩阵，发现曲线拟合的不好，提取耦合矩阵也就没有什么指导意义了。请问左侧传输零点为何会变得如此奇怪，有何方法解决?
有没有大佬能够看看是咋回事啊....
用户被禁言,该主题自动屏蔽！
拟合范围选取通带附近
谢谢分享
感谢各位大哥...调窄了提取范围确实有效果，曲线拟合不上可能还与高次谐波的影响有一定的关系。
应该是寄生耦合造成的零点不对称
你好师兄，请问这个synmatrix360软件需要购买吗?注册了后不能提取参数
你好师兄，请问这个synmatrix360软件需要购买吗?注册了后不能提取参数
