waveport 极化方向设置
录入：edatop.com 点击：
最近仿真遇到了一个waveport 极化方向的问题。我在port中设置了如下的 积分线

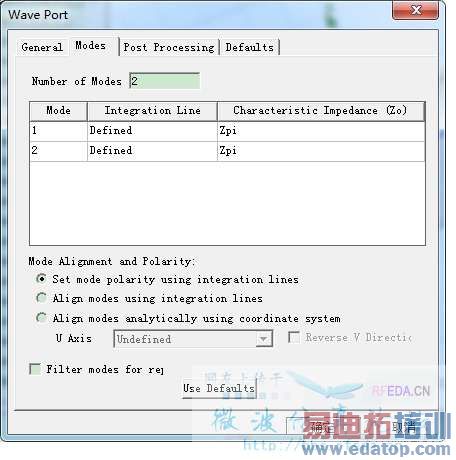

mode1沿着y轴，mode2沿着x轴。在mode tab如下设置：

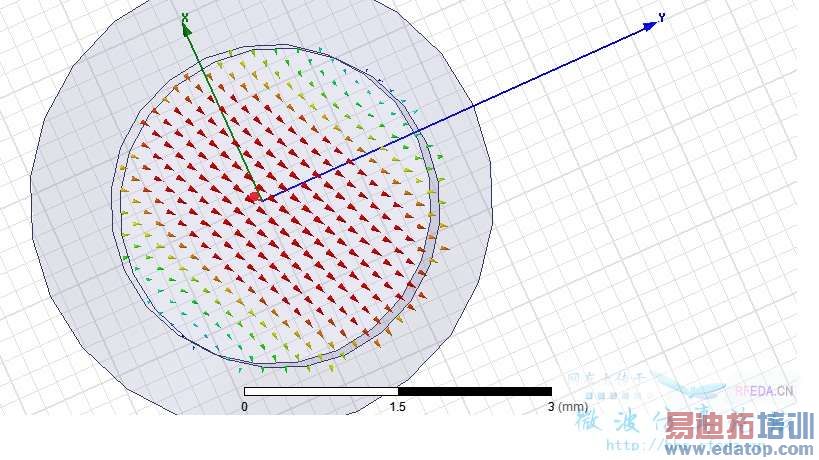

但是仿真完了，看port field display 选项，发现显示的场和x，y轴都有一定的夹角（如下图）。实际仿真中 端口的输入是什么样的呢？我仿真的结构对极化方向，要求要比较精确（沿着x，y方向）。这个仿真结果是按设置的沿x，y轴线的场方向 还是按最后得到的port field display中的场方向 计算得到的结果呢？请指教，谢谢。
mode1
mode2
mode1沿着y轴，mode2沿着x轴。在mode tab如下设置：
但是仿真完了，看port field display 选项，发现显示的场和x，y轴都有一定的夹角（如下图）。实际仿真中 端口的输入是什么样的呢？我仿真的结构对极化方向，要求要比较精确（沿着x，y方向）。这个仿真结果是按设置的沿x，y轴线的场方向 还是按最后得到的port field display中的场方向 计算得到的结果呢？请指教，谢谢。
mode1
mode2
另外问题补充，如果是按照最后的port field display 中的场方向进行计算的，那如何设置才能得到 极化方向沿着x 和 y轴的结果呢？谢谢
