HFSS模型导入到Altium Desiger步骤

1.在HFSS选中需要导出的面（一般只有该面在z=0平面上才可以成功导入到ADS里），选择Modeler->export->导出为DXF格式
2.打开ADS2014，新建一个Workspace,新建一个layout，

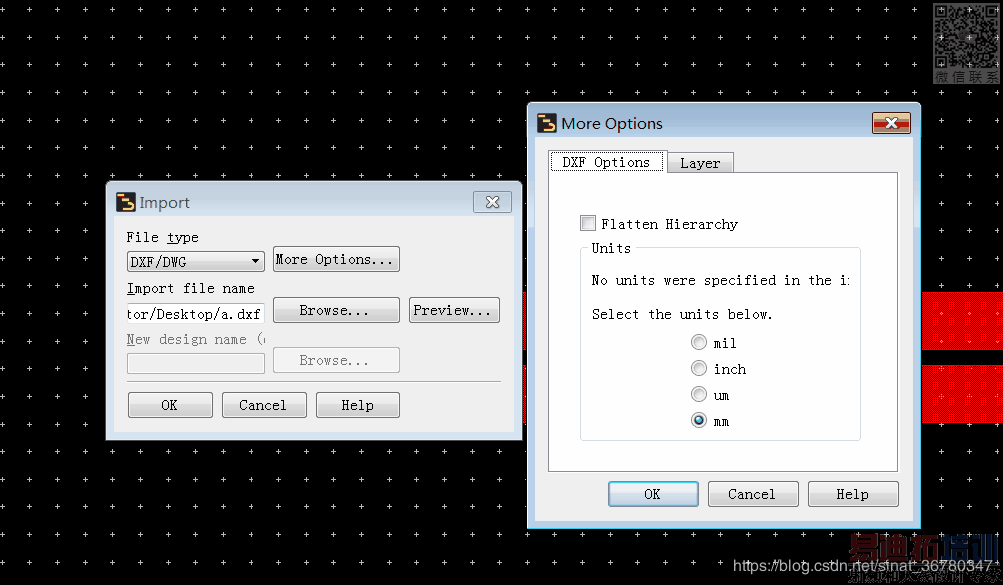

File->import->导入DXF
*File Type–DXF/DWG
*Import file name(source),DXF文件地址
*Options-units-mm
3 设置原点在左下角Edit->Modify->Set Origin
File->export->options->Output unit->mm
view->save as
3.利用CAM350打开从ADS中导出的.dxf文件

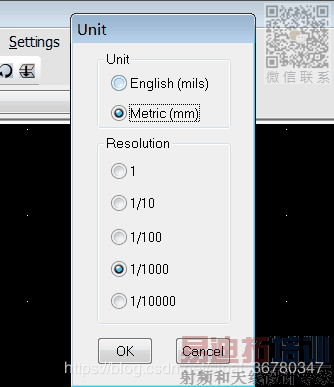

设置->单位
单位->mm 分辨率1/1000
文件->输入->选择ADS输出的DXF
配对全部图层至单一图层
输入单位->mm
文件->输出DXF

4 Altium Designer10
File->new->PCB
File->import
Scale–mm
PCBlayer–TopLayer
