HFSS仿真线型抛物面圆极化天线
我们知道ANSYS HFSS 是一种优秀的高频电磁场仿真解决方案，它的算法包括：高精度有限元法 (FEM)、大规模矩量法 (MoM) 技术、超大规模物理光学 (PO) 近似法和射线弹跳法 (SBR)。接下来，我将仿真一个线型抛物面的圆极化天线，同时使用普通的全模型ABC边界和IE边界，测试仿真时长和精度。使用全模型ABC边界划分网格一次，130W+的网格数量，继续划分需要55G内存，使用IE边界，划分网格26W+，两种仿真精度相当。
馈源
馈源是一个背射螺旋天线

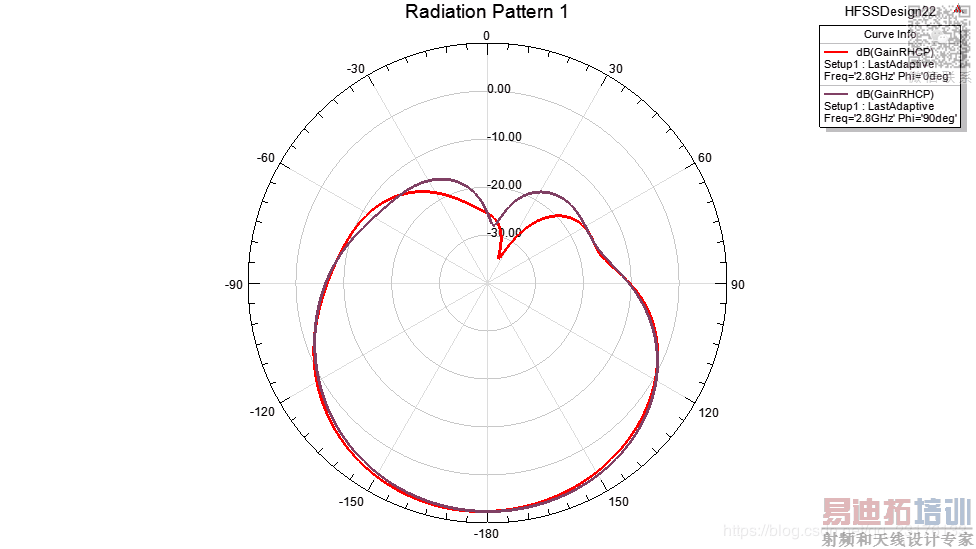

方向图
方向图为后向的圆极化

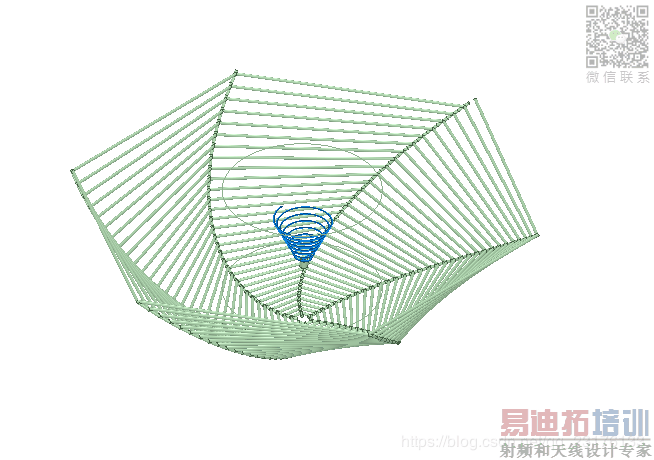

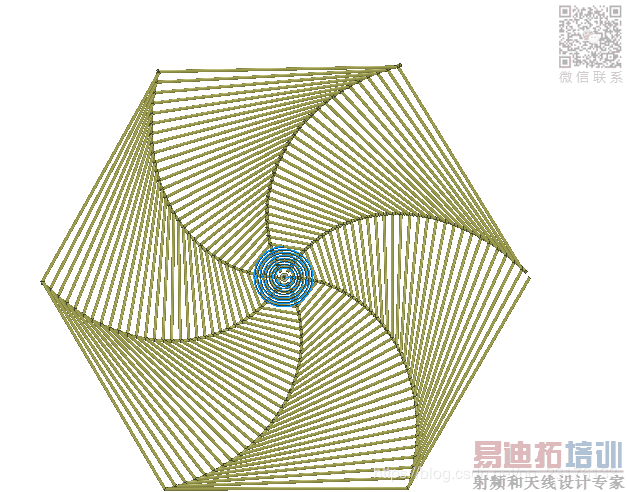

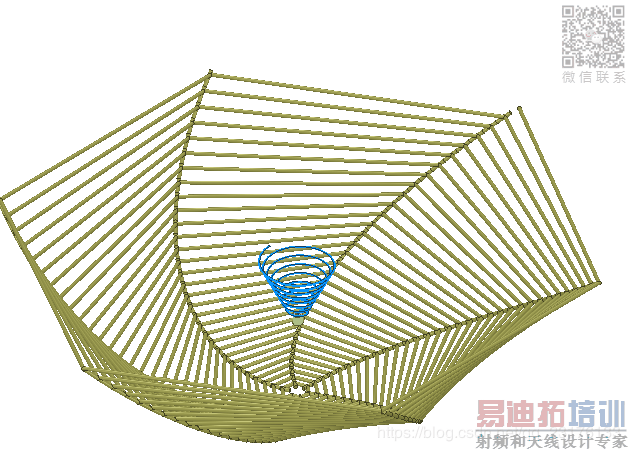

线型抛物面
用线型的抛物面代替，可以减小风阻，迎风也能使用

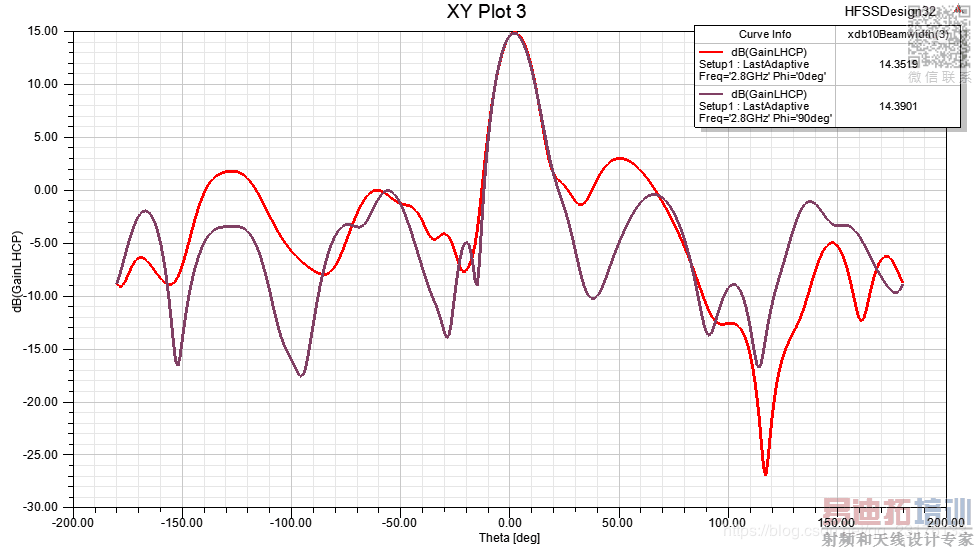

仿真方向图

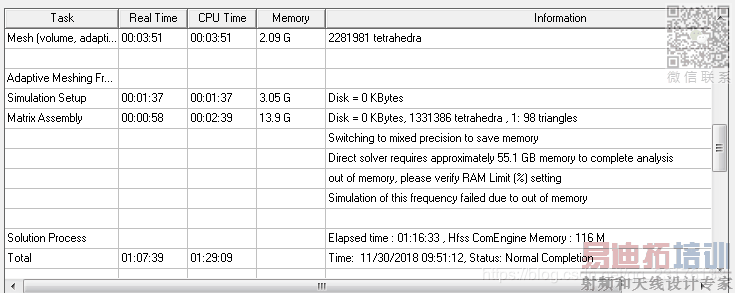

仿真时长
进行了一次网格划分，划分了130W的网格，仿真时长1h，进行第二次网格划分需要55G的内存。
使用IE边界仿真
仿真方向图

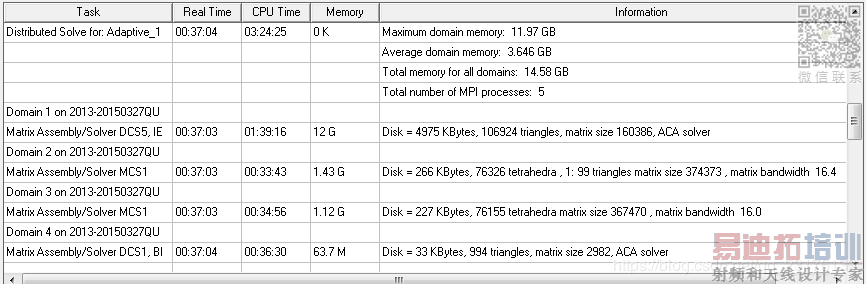

仿真时长
划分网格26W+，时长40分钟

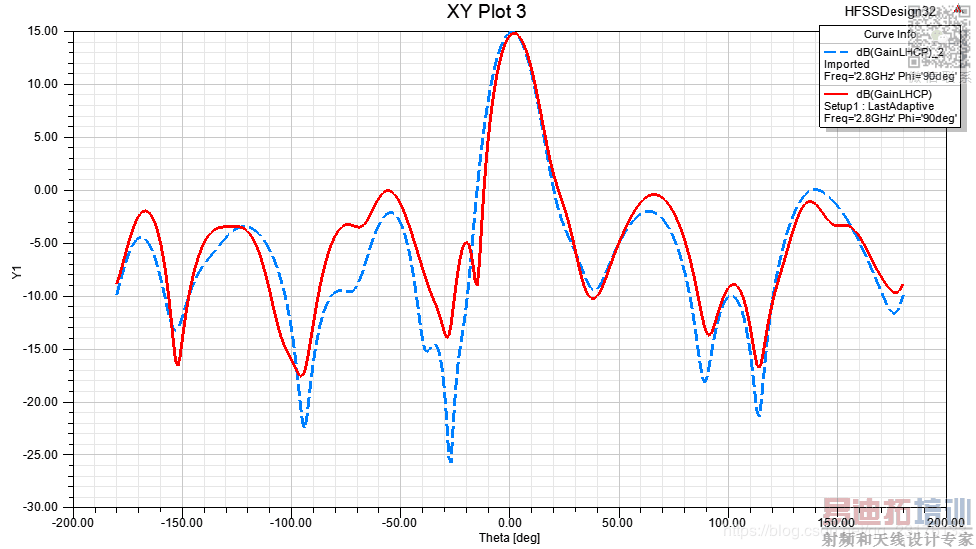

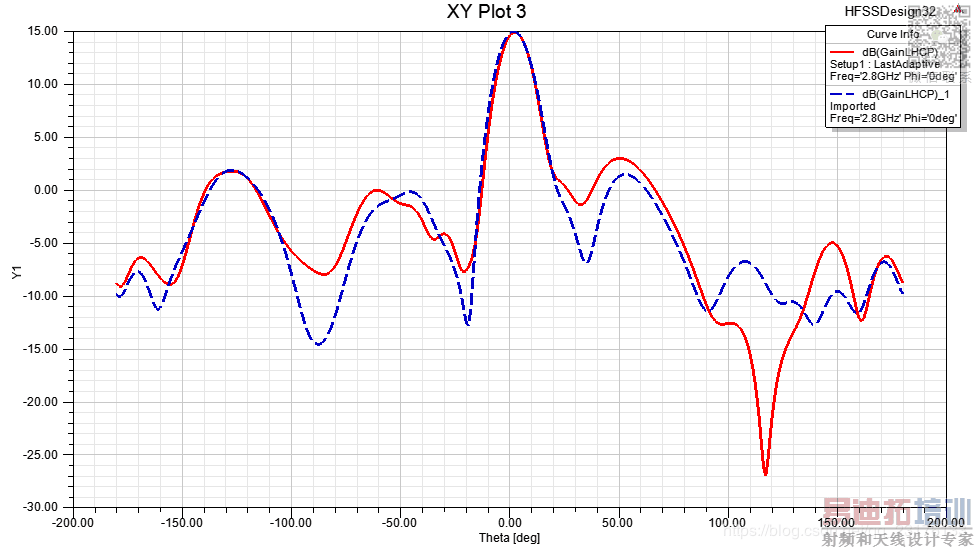

对比
