HFSS15.0_T形波导的内场分析

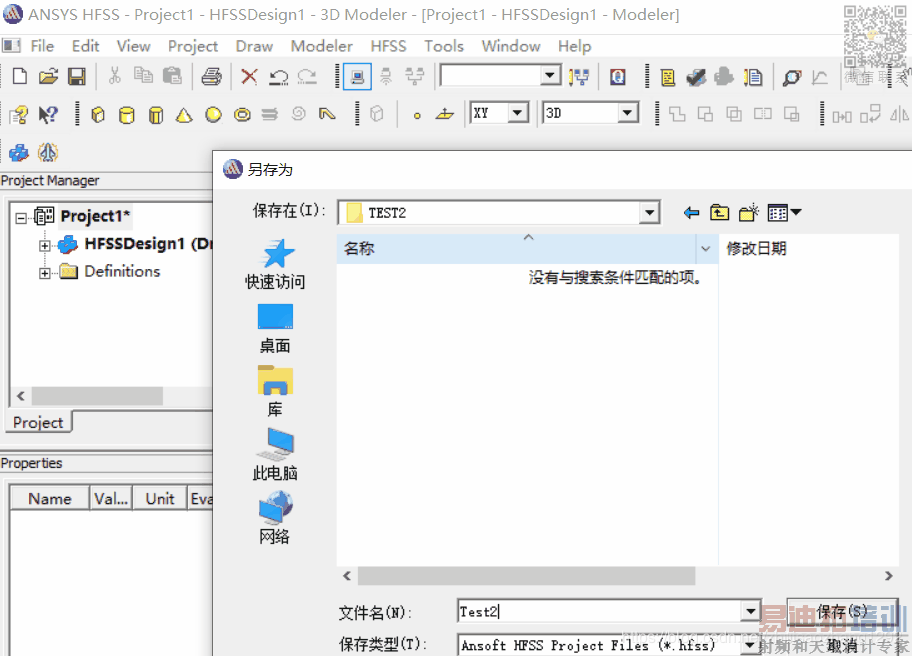

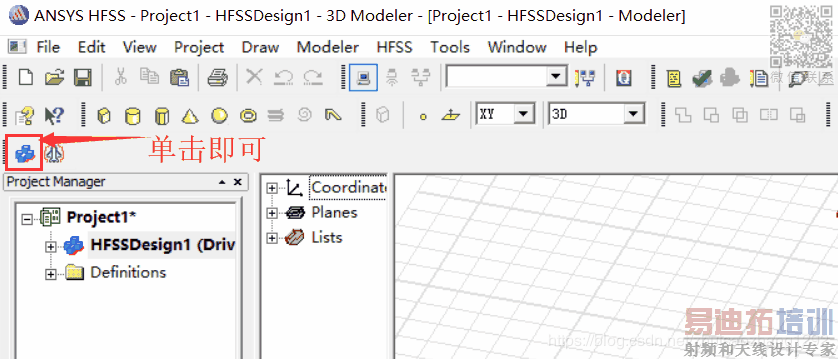

第一步：新建HFSS工程，并将工程另存至指定路径下

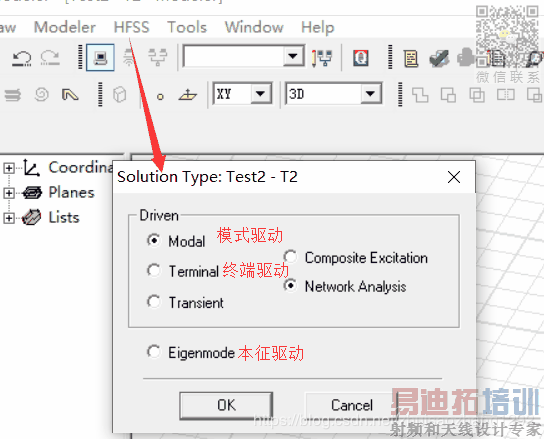

第二步：选择求解类型：

第二步：创建集合模型（本实例单位使用的是英寸(in)）

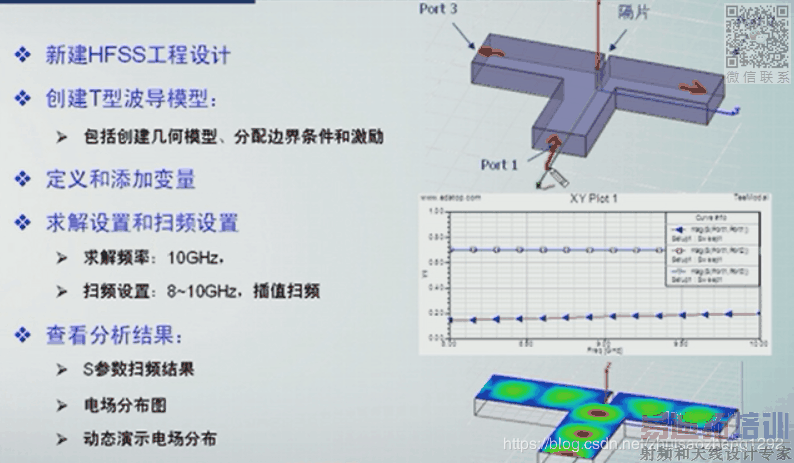

0：目标模型

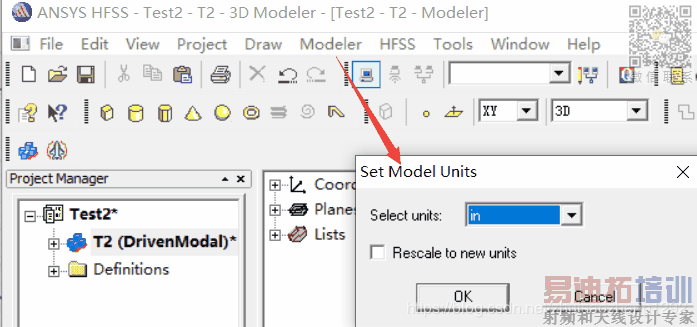

1.选择建模的长度单位 in（可按实际需求调整）

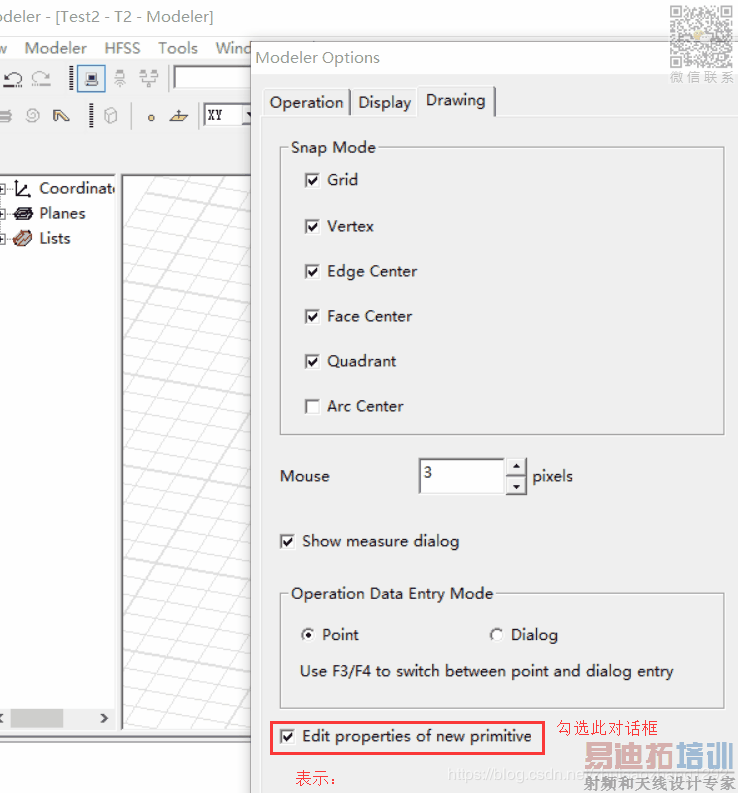

2：表示每次新建模型之后 都会弹出该模型的属性对话框

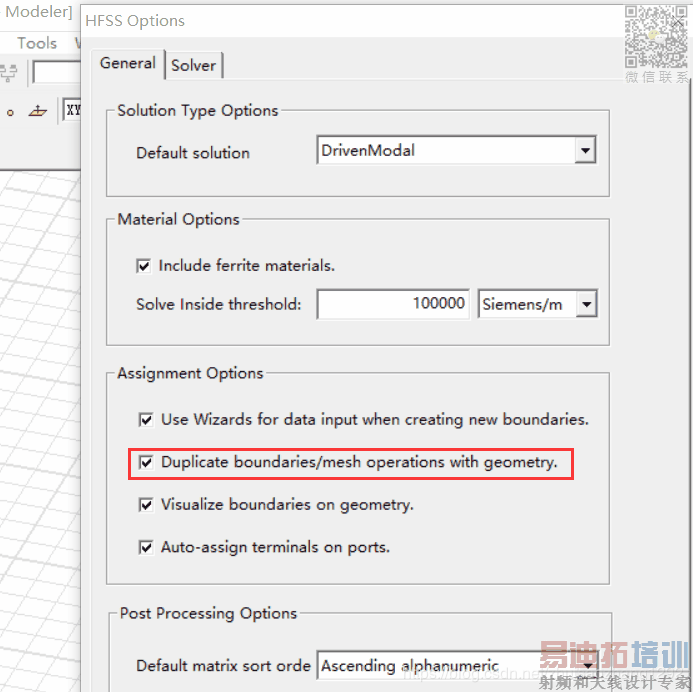

3：表示复制物体模型时，同时也会复制该模型上的端口和边界设置

4：上述设置完成后，进入建模操作

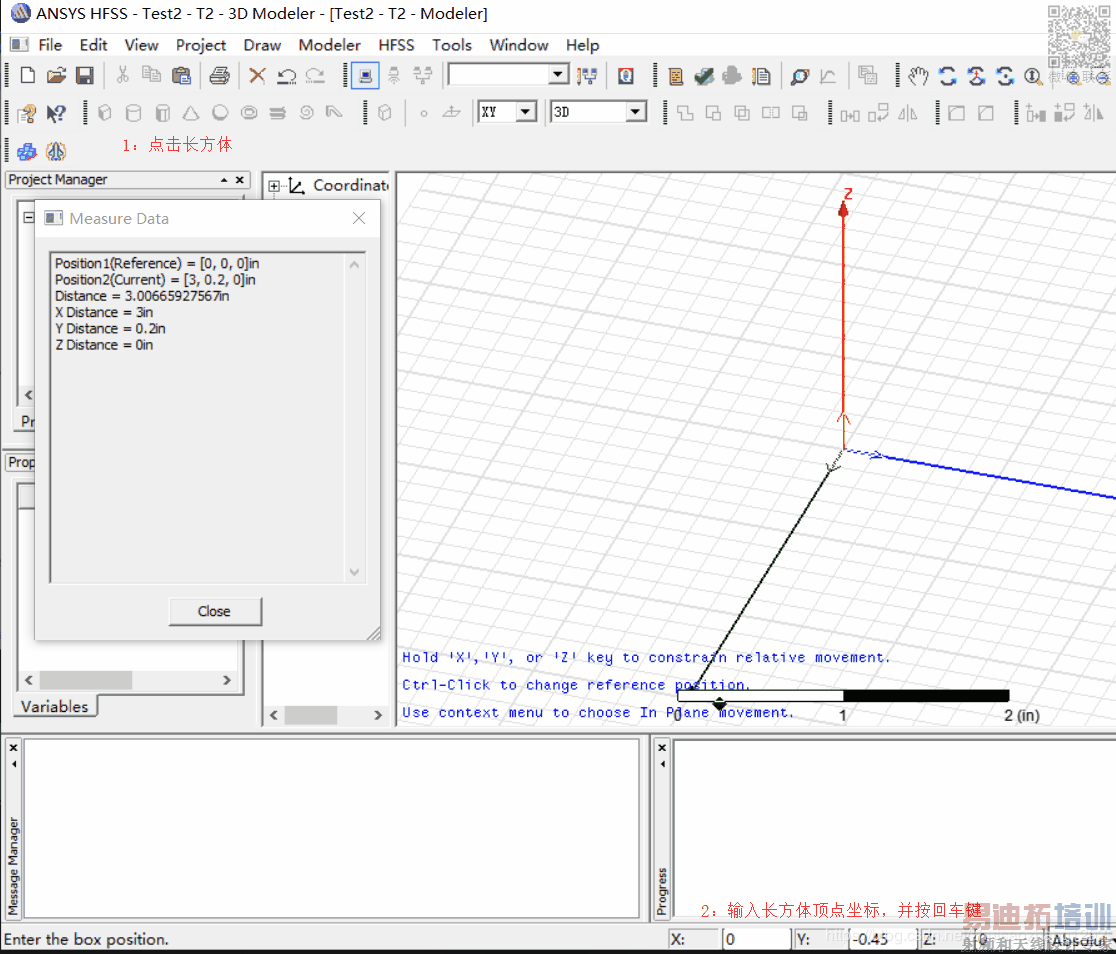

在坐标中再次输入长方体的长宽高 2*0.9*0.4 并按下回车

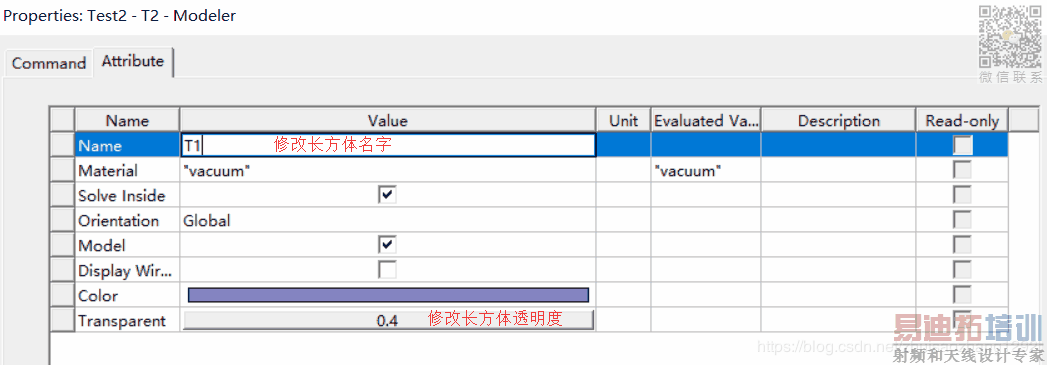

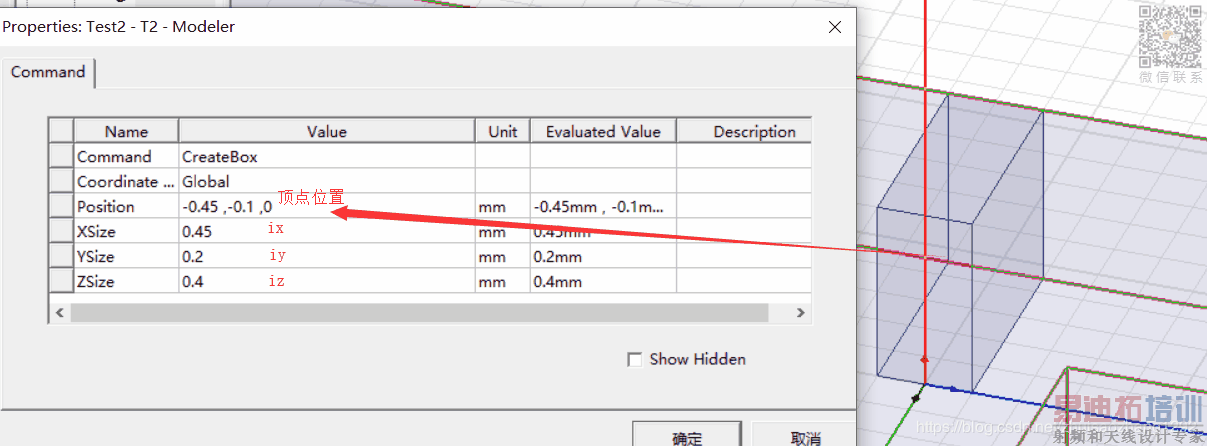

修改长方体属性

第三步：添加端口激励

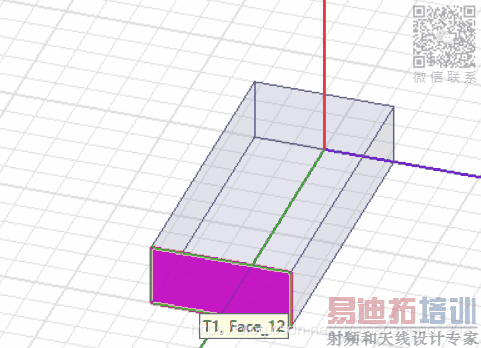

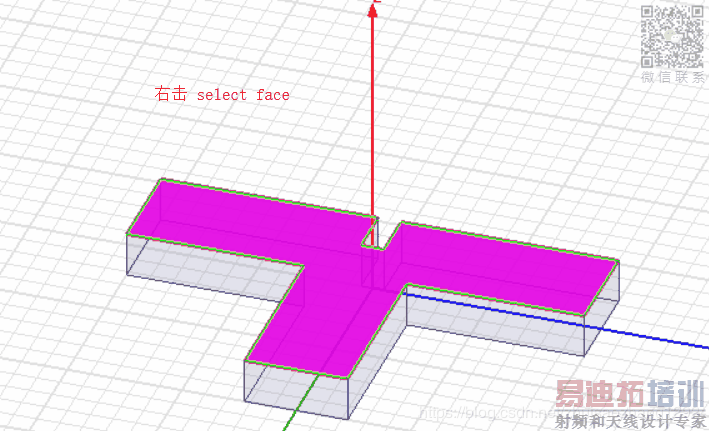

在网格处 右击 选择select face 并选中激励面，

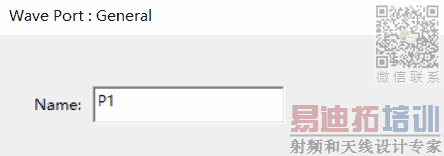

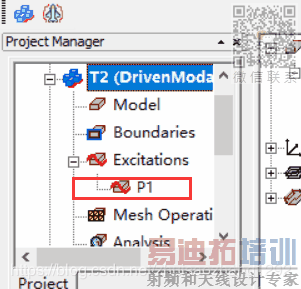

右击选择 assign excitation > wave port（波端口激励），修改波端口名称，并在后面的积分线中选择new line

设置积分线，右图时设置完成后 显示的激励端口

?

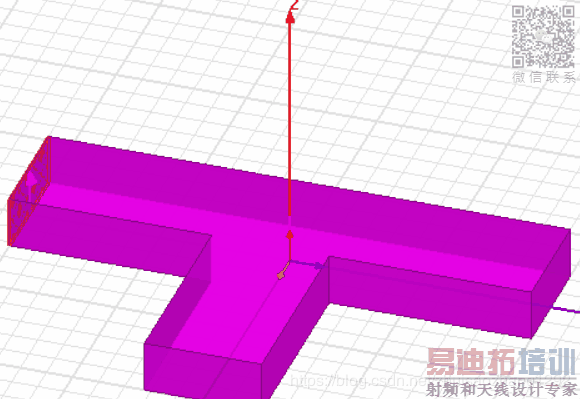

通过复制操作，生成T型波导的第二个臂和第三个臂

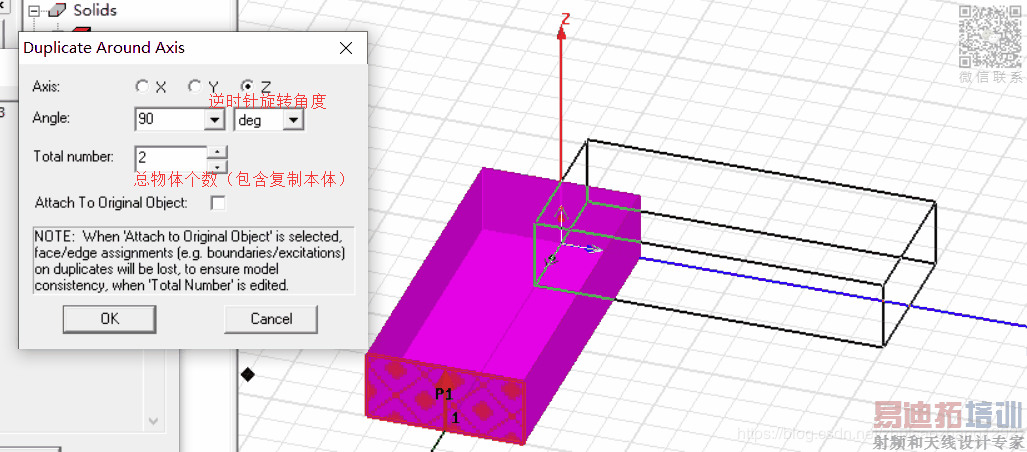

右击选择select objects，并在edit中选择duplicate》around axis，同理将角度设置位-90.生成第三个臂

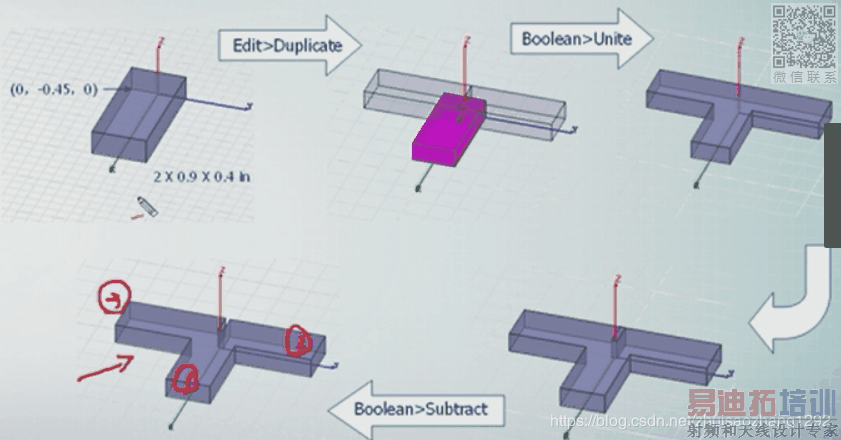

合并上述生成的三个物体，利用ctrl 一次选中三个物体，并选择modeler》Boolean》Units

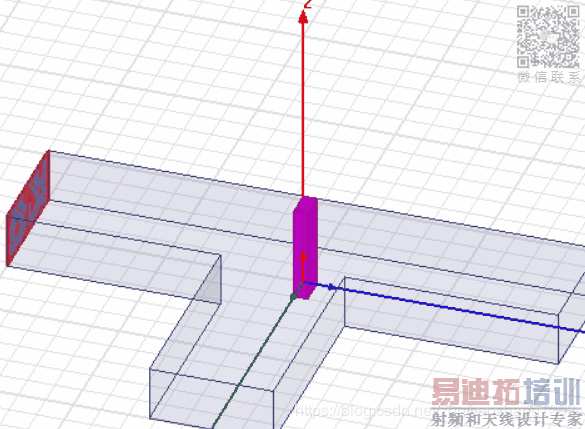

去除小长方体位置，同理在物体内部建立小长方体（具体长宽高可以后面修改），利用Boolean》sub进行裁剪

用T1 减去sub1

在这边使用HFSS默认的边界条件，激励方式已经在前面设置过了

?

添加求解设置

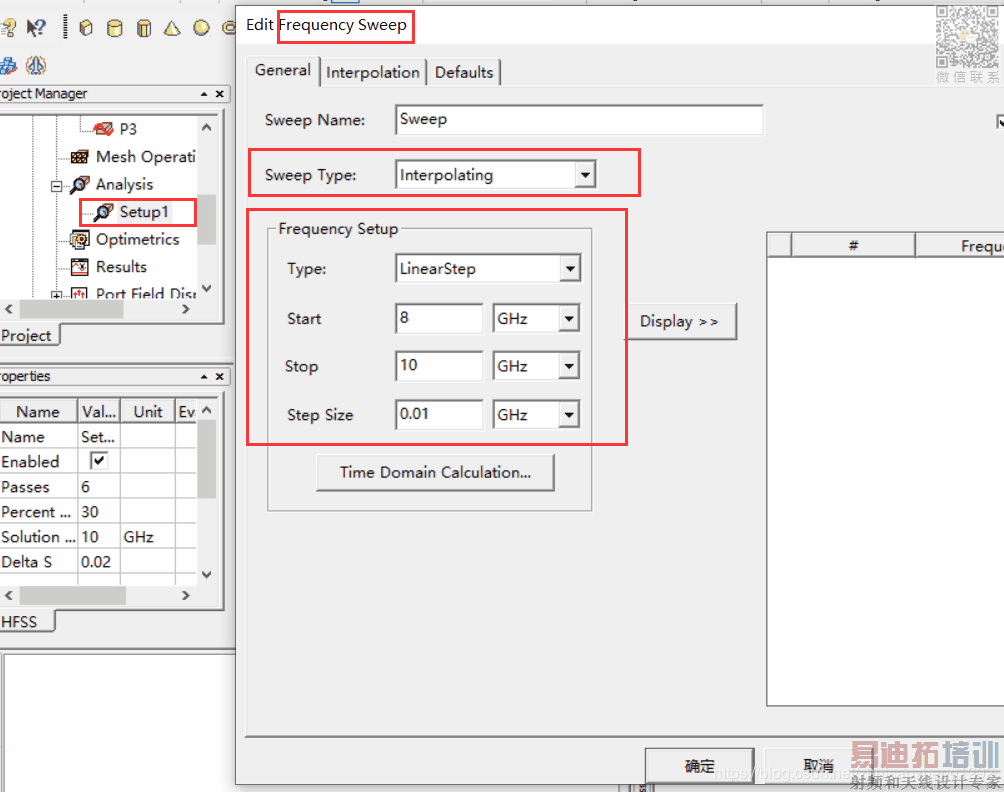

添加扫频设置（interploating：插值扫频）

?

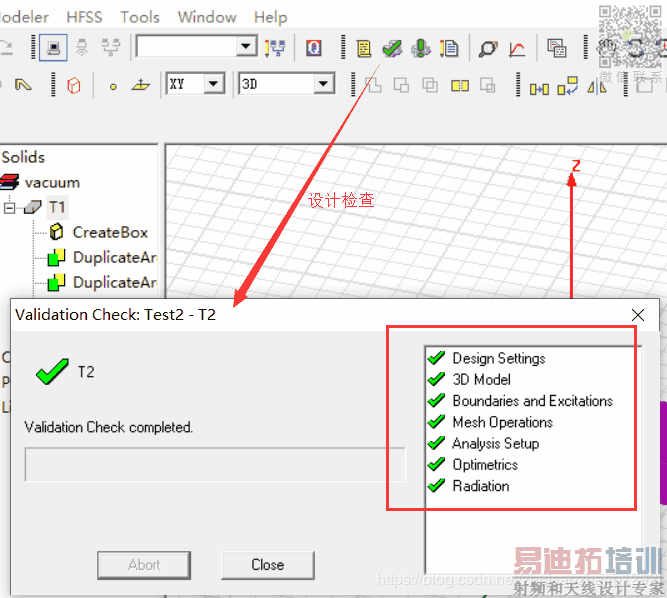

设计检查，并运行（旁边的感叹号！）

查看运行结果

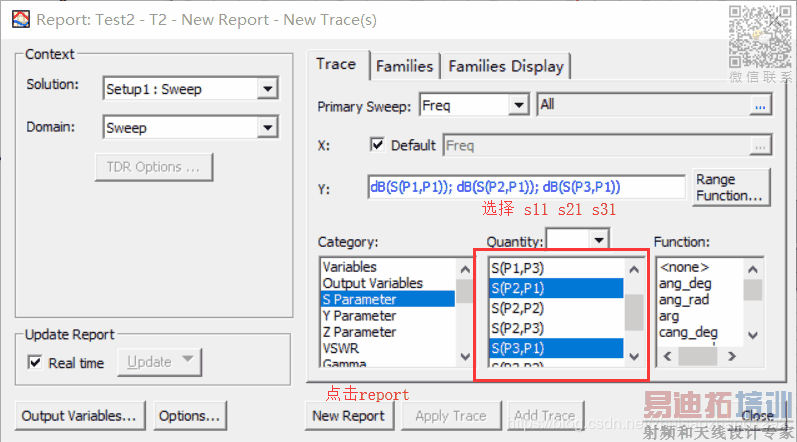

查看扫频结果

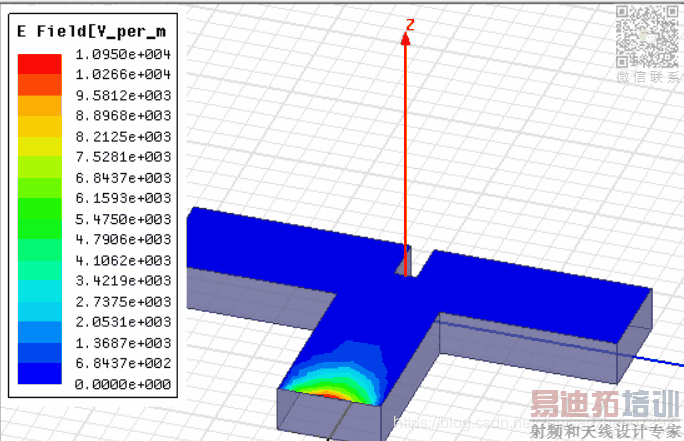

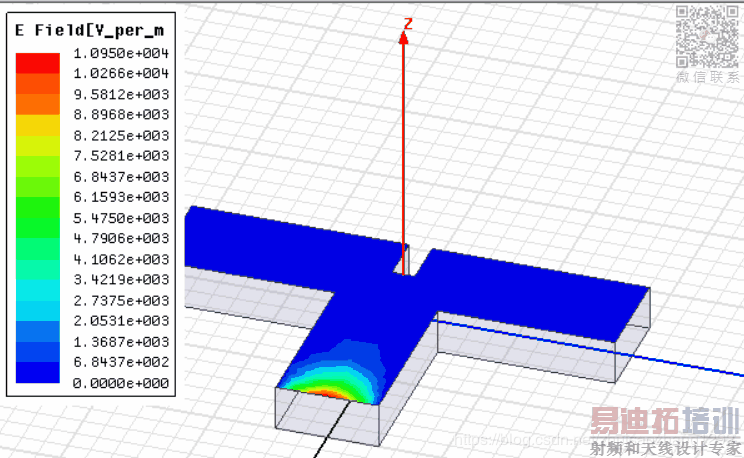

查看波导表面电场变化情况（右击空白处，选择select face 并选中表面）

选择默认设置 并选择Done

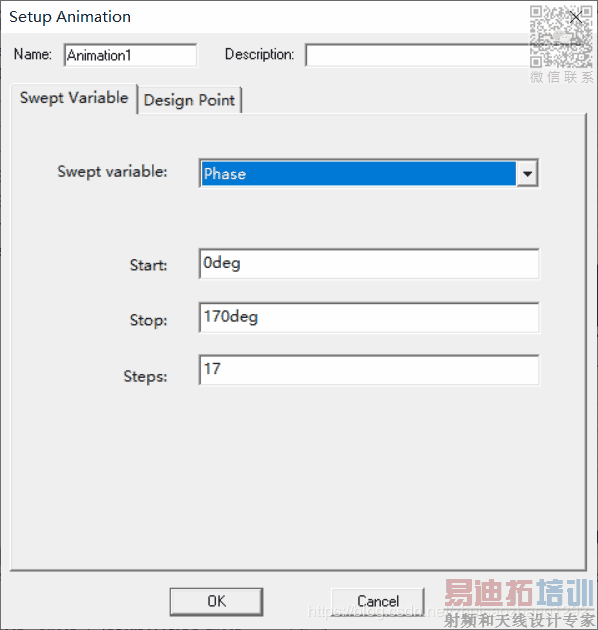

查看动态电场分布图：

?
