HFSS激励类型----波端口激励实例操作
录入：edatop.com 点击：

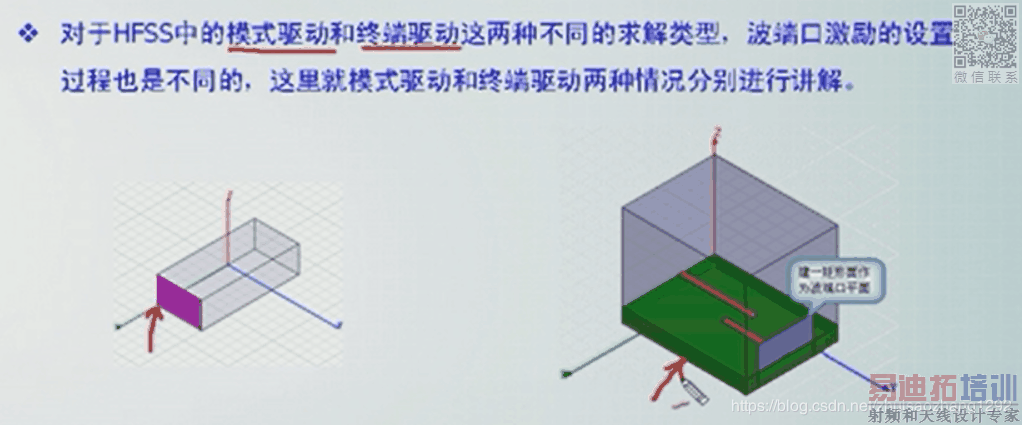

波端口激励----实例讲解
模式驱动下定义波端口

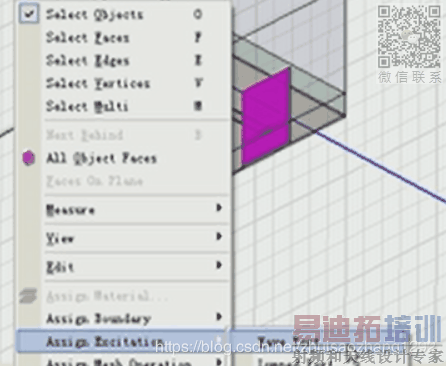

选中激励面，并右击选择 wave port
?
?
?

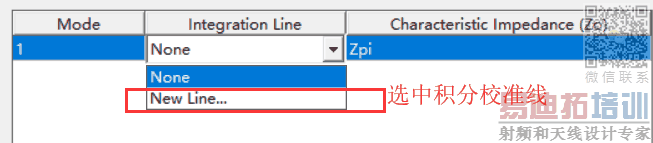

设置端口校准线的方向；P1表示端口名称；下面的1表示模式1即主模
Zo中的复选框表示阻抗的计算方式
?

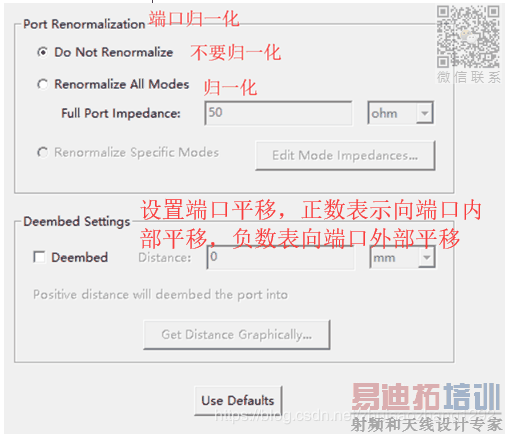

端口选择归一化50欧姆
?
?
在模式驱动情况下定义波端口

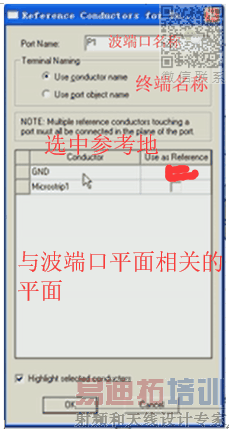

在终端驱动情况下定义波端口

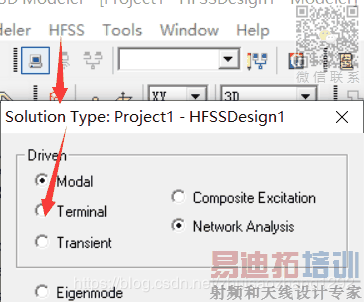

选择终端驱动类型
?
?

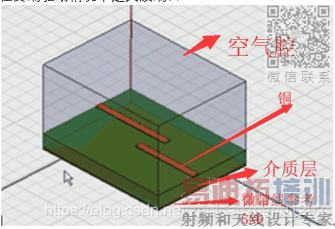

对于微带线这种半开放结构，
- 波端口的底面一般与参考地重合，
- 端口的宽度时微带线宽度的5倍
- 端口的高度一般是介质层高度的6倍
创建一个矩形面
选中该面
?
?
?
