ANSYS Maxwell 2D永磁体建模

使用软件：ANSYS Electronics Desktop 2017

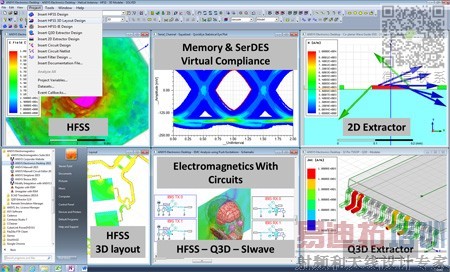

简介：ANSYS Electronics Desktop环境中采用了ANSYS黄金标准的电磁场仿真应用。仿真器的紧密集成可带来前所未有的易用性，方便设置和求解复杂的仿真设计和优化。ANSYS Electronics Desktop是面向HFSS、Maxwell、Q3D Extractor、Twin Builder等仿真器的本地桌面。

ANSYS Electronics Desktop在统一框架中提供通用用户界面、模型输入和设置、仿真控制以及后处理等功能。ANSYS黄金标准电磁场仿真器HFSS、Maxwell和Q3D Extractor可共享桌面环境，将所有分析共同嵌入到单个设计之中。原理图输入和电路及系统仿真器的链接可完美补充电磁场仿真。统一的桌面环境可用来创建电子和电动机械设计，提供动态链接电磁、电路和系统仿真的全面仿真功能。

建模步骤：

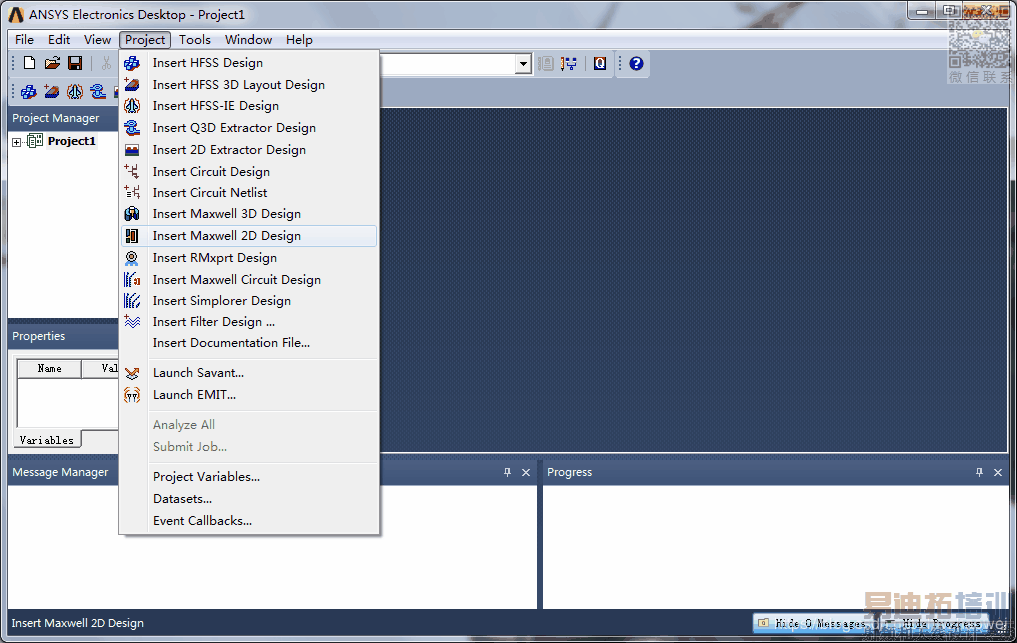

1.Project->Insert Maxwell 2D Design，Ctrl+S保存工程

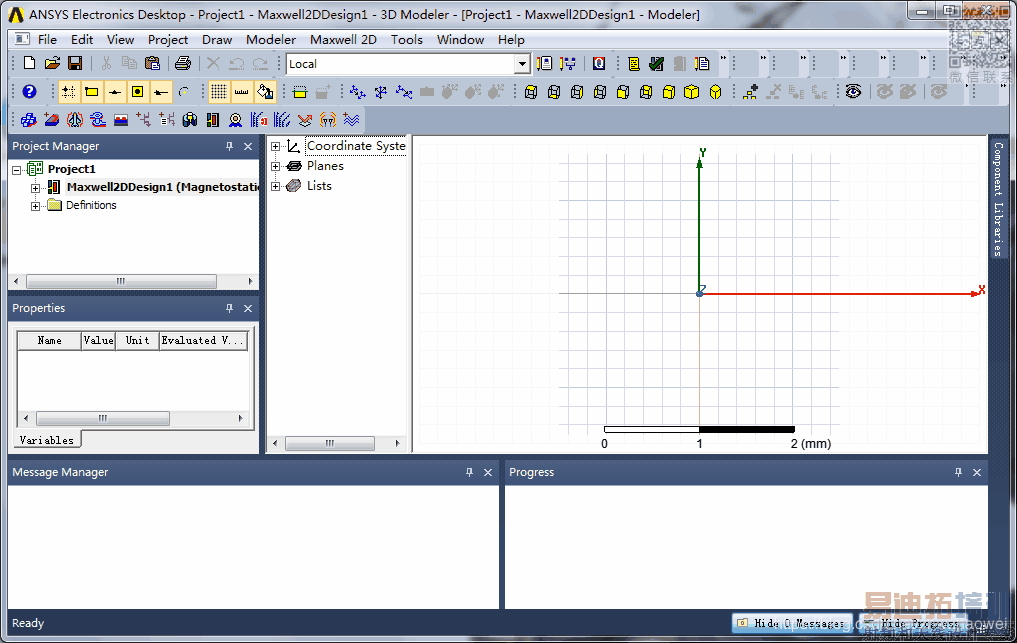

结果如下图所示：

?

2.建立几何模型

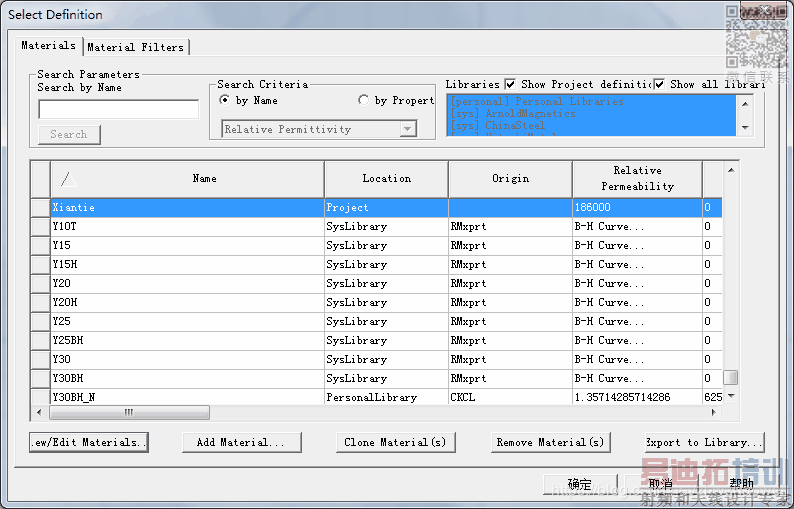

?3.添加材料属性

扼铁：磁导率为186000

永磁体：矫顽力Hc=-56A/m，相对磁导率为1.0759

空气区：赋予真空材料

4.添加边界条件和激励

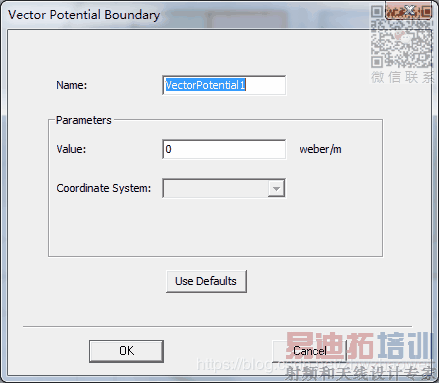

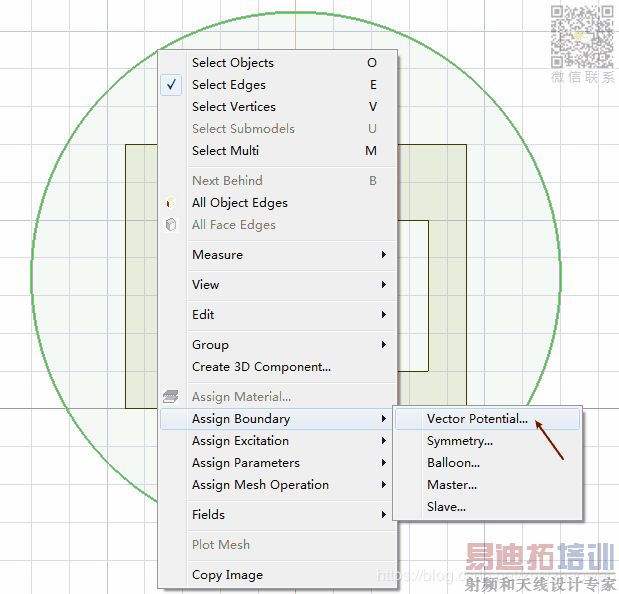

?选择圆形空气区外边界添加边界条件矢量势为零。如下图所示

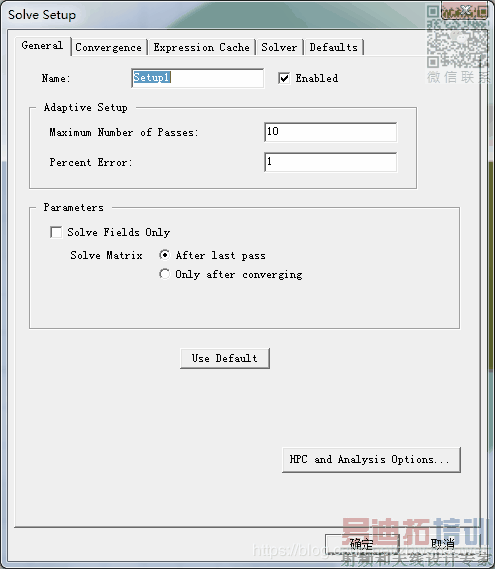

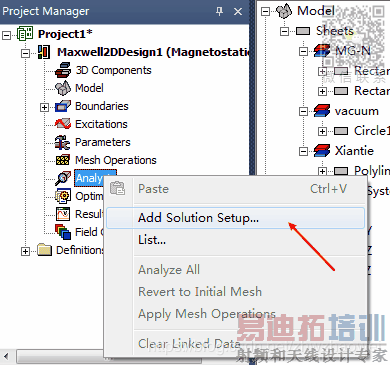

?5.添加求解步骤

?6.检验验证并求解

单击工具栏验证按钮，如下图所示

出现下图结果，说明没有错误可以求解

?单击工具栏分析按钮

7.查看结果，如磁力线、磁场强度、磁感应强度分布图

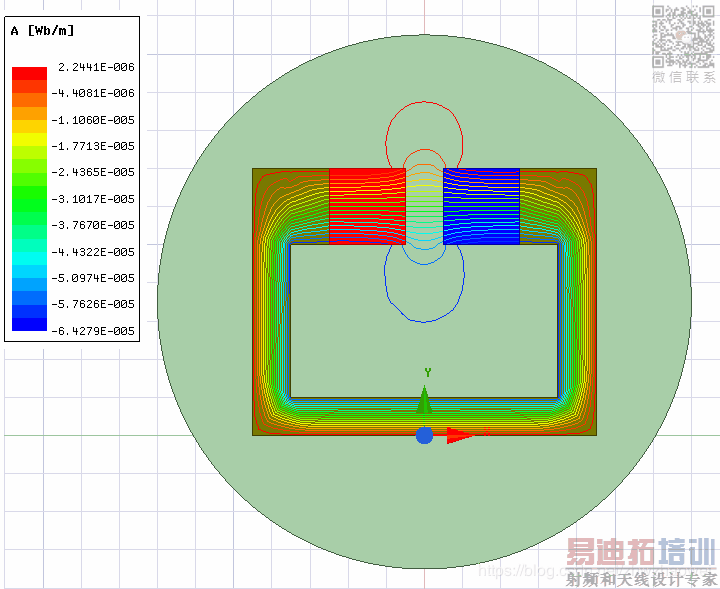

磁力线（等A线）图：

?磁场强度云图：

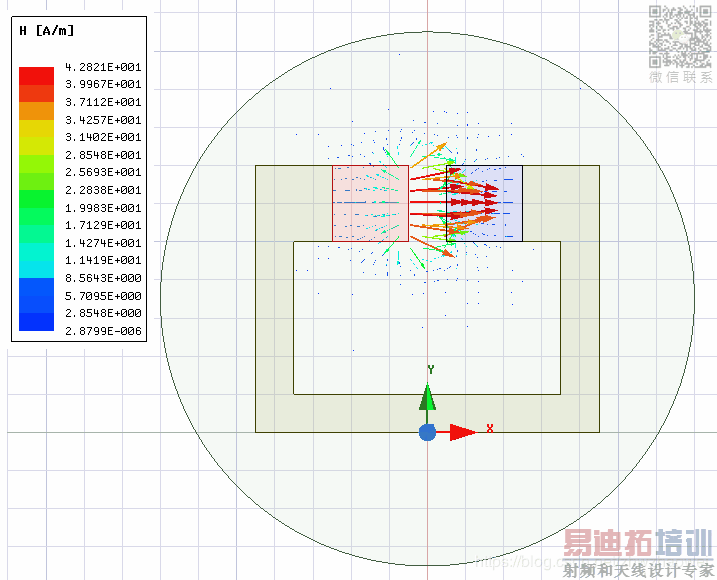

磁场强度矢量图：

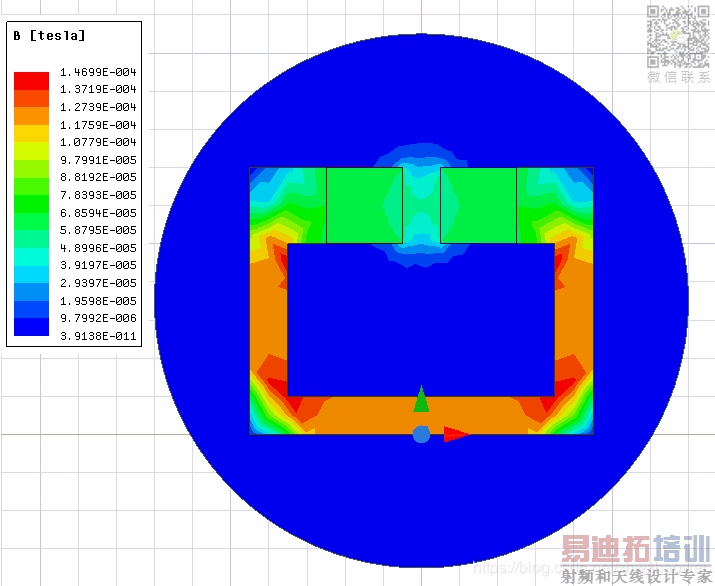

?磁感应强度云图：

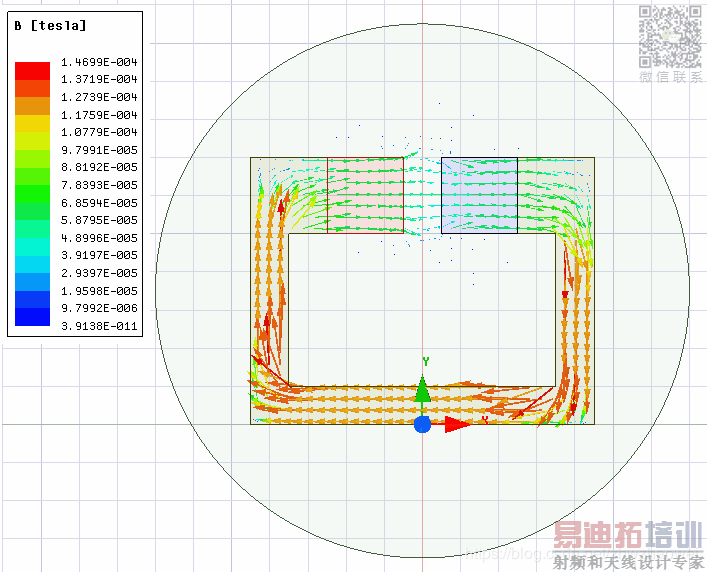

磁感应强度矢量图：

?

?

?更多结果展示请自行探索！
