Floquet端口建模

• 主从边界的设置
• Floquet端口激励的设置
• 结果图的设置
• 参考文献

最近在研究有关频率选择表面的问题，刚开始接触，Floquet端口建模方面遇到一些问题，查了一些文章后得到解决，在此记录一下。

Floquet端口激励经常用在周期结构中，一般设置Floquet端口激励分为以下几个步骤。（本文使用HFSS17进行仿真）

主从边界的设置

1. 分别选择表面，设置主边界。
2. 选择与其相对的表面，设置为相应的从边界。
   在设置从边界时，Phase delay选项卡里可以设置角度的扫描，其中theta为入射波的入射角度，将其设置为变量，以验证模型对入射波角度的稳定性。

Floquet端口激励的设置

1. 定义A,B方向，确定周期结构的变化周期

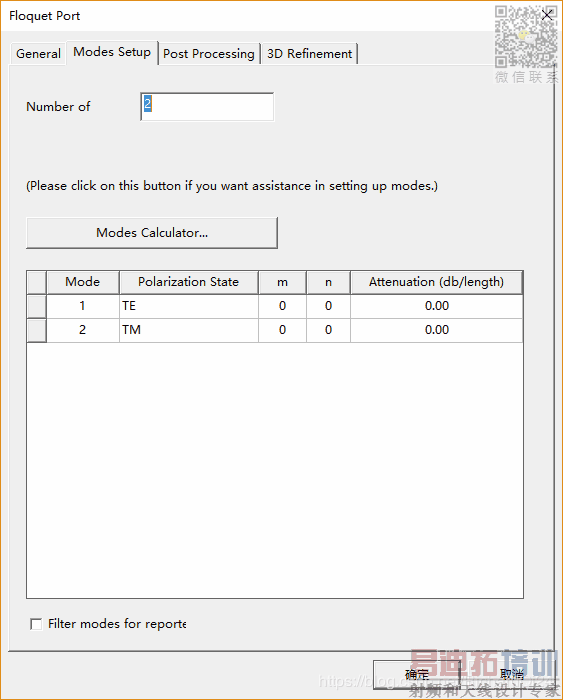

2. 模式选择，可以设置多种入射模式，利用MODES CALCULATOR进行计算。原始的TE00和TM00为本征模，其他计算出的均为高次模。

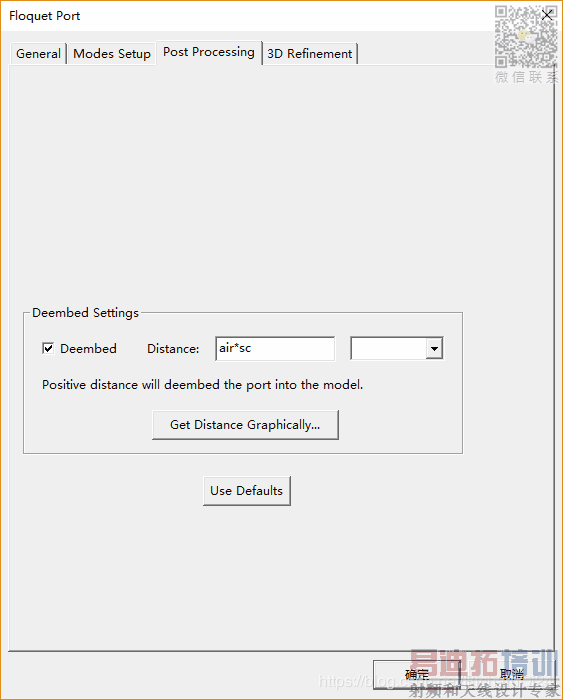

3. 设置入射距离


结果图的设置

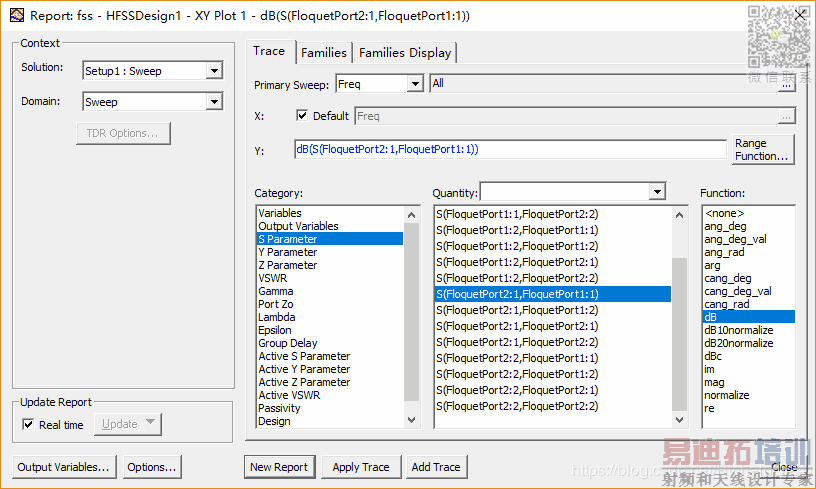

在设置观察结果时，以S参数为例，S（Floquet2:1, Floquet1:1）表示2端口的1模式到1端口的2模式的S参数。如果1模式表示TE模，2模式表示TM模，则上述参数即表示TE模下的S21参数。

参考文献

• 《HFSS电磁仿真设计从入门到精通》，李明洋
