如何显示电场或磁场某一分量的场图？
录入：edatop.com 点击：

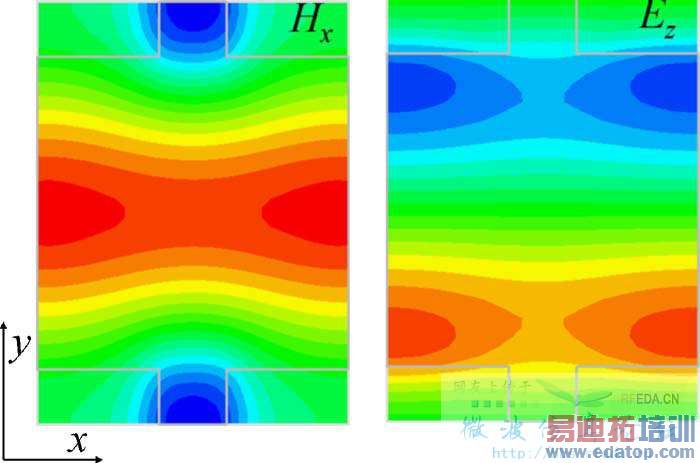

[attachment=2766] 例如图片所示的Hx ,Ez
用matlab画啊，用数组实现，应该很简单的啊
HFSS里好像不能直接显示吧，我是没找到。
但怎样导出Hx或Ez的数据呢？
图片怎么看不到了?
远场的话可以在far fields>>rE>>rEZ里画.
再传一次图片，希望大家能看到。
好像还不行啊，怎么回事？
我试下.看看行不行.如果可以就删掉.
试了,可以啊.楼主查查图片格式,大小,还有是不是没点"添加到帖子中"?
再试一次。应该可以看了吧。
用MATLAB画图比较方便直观，命令直接用
但总的先从hfss得到Hx或Ez的数据吧？这个过程怎么实现呢？
用场计算器可以导出场分量数据，不过手动操作起来会比较麻烦些。
楼主的图片格式不对吧，用jpg或gif格式的。
