3D辐射方向图
录入：edatop.com 点击：
各位早，

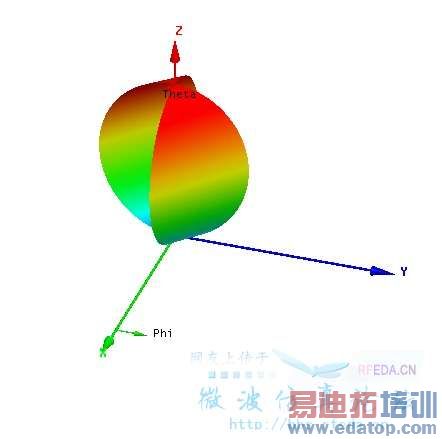

我在学习HFSS，做了一个微带天线，但是3D辐射方向图非常奇怪，只有主瓣没有副瓣，大概是我某处设置有问题，从HELP和教程里都找不出解决办法，希望哪位高人顺手帮忙看一下
我在学习HFSS，做了一个微带天线，但是3D辐射方向图非常奇怪，只有主瓣没有副瓣，大概是我某处设置有问题，从HELP和教程里都找不出解决办法，希望哪位高人顺手帮忙看一下

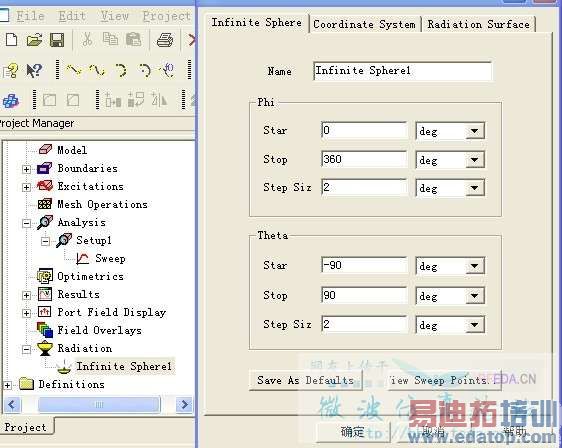

我的hfss是12版本的，打开之后出了问题。不过我觉得你在设置radiation的时候有问题，phi的范围应该是从0-360deg，然后step应该是5（不要太大，否则方向图不好看），请看下图
。
另外我想问下有没有同学知道hfss12貌似可以打开13版本的，但是仿真的时候出错了，这是什么原因呢？能不能修改某些设置改正这些错误的？
啊，是了，怪不得
多谢了
想知道为什么不把theta设为覆盖360deg呢？比如-180180，因为辐射方向可能会覆盖任何theta，所以如果360deg的话看到的更加全面
哦 是的谢谢前面提醒，我只注意到phi，没注意到theta
