高通滤波器变低通滤波器求助
录入：edatop.com 点击：
小弟，最近设计了一个低通滤波器，结果最后设计成高通了，可我怎么看都是低通，求各位高手指导一下，如果要把它变成低通应怎样做改变.....非常感谢！
低通和高通之间有很明显的区别啊，低通滤波器首先直流能通过，这样结构中应该就有一个从输入端口到输出端口的传输线直接连通，同时你这个图片看不清楚里面的结构。直接上模型吧

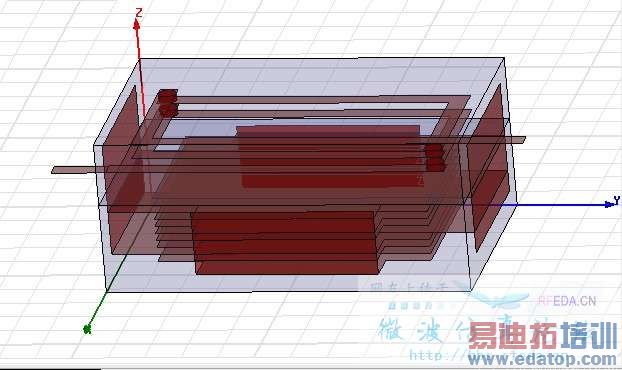

帮忙看看，这是模型，谢谢
葳械高通滤波器变低通滤波器高通滤波器变低通滤波器
不好意思，恕我能力有限。没有看出来你画的是什么，就看到两个端口之间连了一个薄片（类似微带吧），就把一个长的传输线折弯了几次。还有就是，我想知道你是怎么知道你这个模型是高通还是低通的，模形的边界和激励设置都有错误
