求助端口激励

录入：edatop.com 点击：

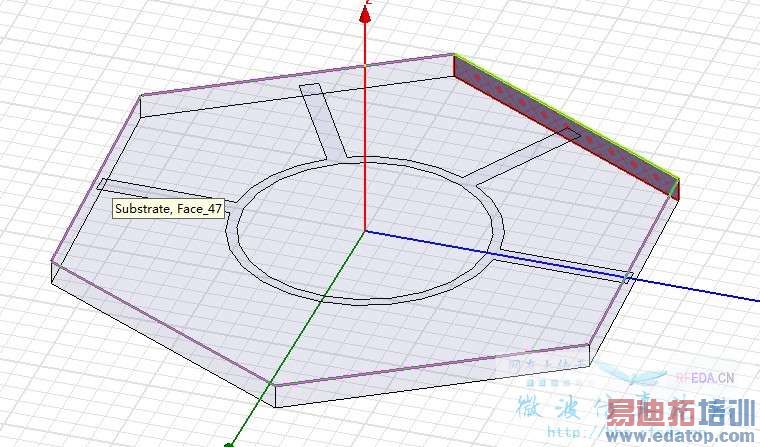

环形定向耦合器端口激励设置报错如下
我使用带状线建的环形耦合器设置带状线为PefectE的边界条件后来想要用波端口激励方式加激励但是设置时也没有出现那个加积分线的选项还报错了新手啊不知道怎么哪里出问题了求大神指点啊

看HFSS的example里面有这个模型

你用的是终端模式而不是驱动模式吧？在12版本里，用终端模式时需要设置终端线，但是不需要设置积分线，终端线必须与一个导体相连。至于报错，好像是没有和一个导体连接

你好我想询问点问题能加QQ么 271709772

你要先在你的端口面上覆盖一层薄的PEC，然后再将端口面设为waveport

我和楼主遇到同一个问题，请问解决了吗？想问一下四楼怎样在端口面上附上一层薄的PEC？谢谢哈～
