HFSS常见问题及解答 | 建模与仿真方法(四)

录入:edatop.com    点击:
1.10 Q: 我想用HFSS设计PCB上的差分过孔,但是结构很复杂,HFSS有没有提供PCB过孔库?

A: Ansys公司能够提供一个小工具ViaWizard,自动生成各类过孔的结构模型并定义端口和边界条件,非常方便,能够在很短的时间内建立参数化的过孔模型,包括差分过孔。请联系您所在区域的Ansys 办事处获取相关程序。


1.11 Q: 我从机械CAD工具中导入的结构,能否进行参数化和优化?如何进行?

A: 可以。在HFSS中,可以选择您要改变的结构的面,利用Move Surface 功能,然后,将移动的量作为变量进行优化。如:读入了一个圆柱体,要改变半径,可选择圆柱的侧面进行移动表面操作,要改变高度,可选择圆柱的上底或/和下底进行移动表面操作,如图1.11。

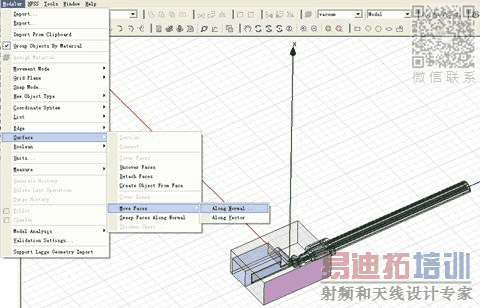

图1.11


1.12 Q: 如何确定我的波导能够传输的模式?怎样得到模式的截止频率?能否只仿真高阶模式?

A: HFSS具有只求解端口的功能。在HFSS求解设置中,选定“Ports Only”进行设置。 如图1.12所示。要确定波导等传输线能够传输的模式,可以在端口定义时,将端口的模式数设置到充分多,然后利用“Ports Only” 功能,配合插值扫频算法进行求解,求解结束后,做出端口Zo或者Gamma的实部随频率变化的曲线,即可确定波导能够传输的模式及各个模式的截止频率。HFSS模式排列是按照截止频率由低到高排列的,因此,为了确保求解的正确性,必须从低阶模式开始求解,而不能只求解高阶模式。

图1.12



来源于:ANSYS官网
