HFSS Transient 求解器如何查看频域结果?

录入:edatop.com    点击:

HFSS Transient 求解器通过一个时域脉冲计算结构的时域响应,但是有时候往往需要查看空间某点的频域电场强度,这个时候可以通过一个简单的傅立叶变换操作得到频域结果。

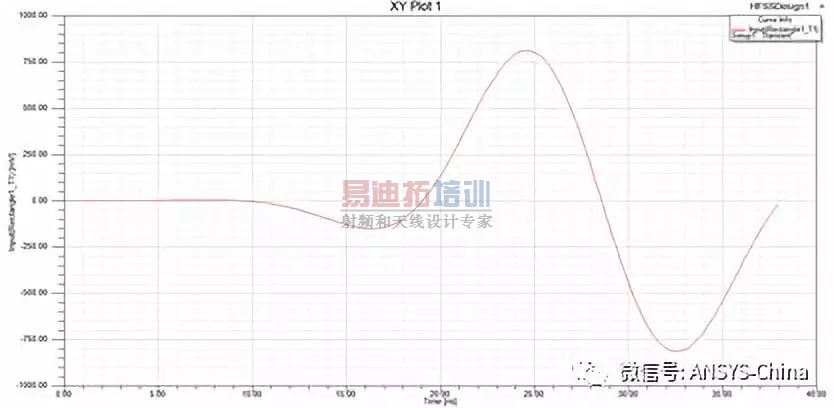

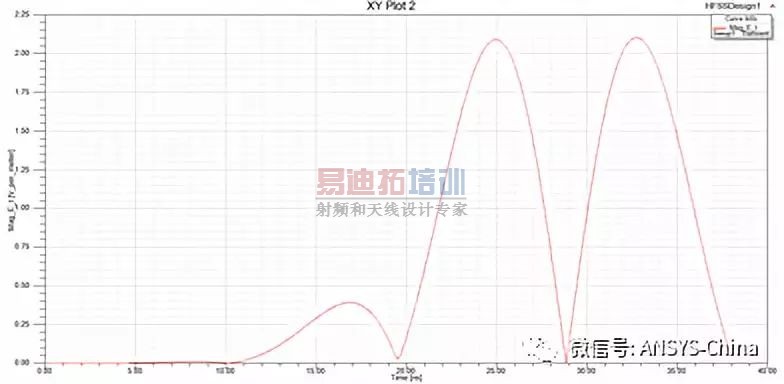

图1是某开缝腔体内的一个激励源时域波形,图2是腔体内某点(x,y,z)处的时域响应曲线,选择该曲线,然后点击HFSSàResultsàPerform FFT on report,即可得到该点电场强度在频域的分布,如图3所示。

(图1)

(图2)

(图3)
