偶极子天线仿真中的错误和疑问
录入：edatop.com 点击：
本例来自李明洋老师《HFSS天线设计一书》。
一、错误
首先书中有一处错误，P39页：在Center Position文本框中输入底面圆心坐标为（0,0，-rad_height/2）,应该将坐标改为（0,0，-rad_height）。

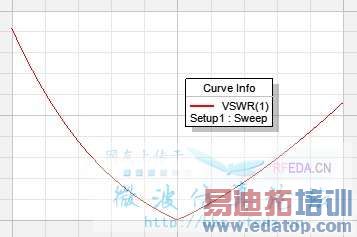

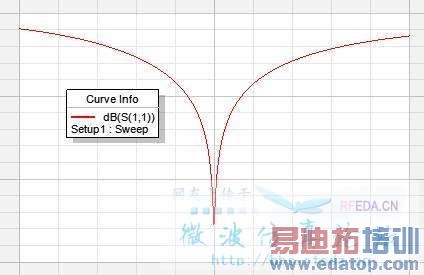

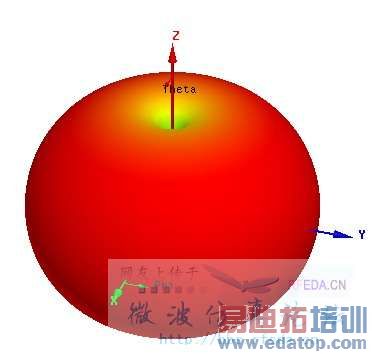

二、仿真结果
[attachment=54292][attachment=54293]
[attachment=54294][attachment=54295][attachment=54296][attachment=54297]
三、问题

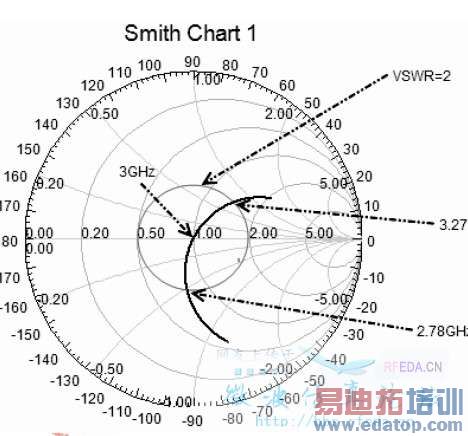

1、怎么在Smith圆图上显示VSWR？
[attachment=54298][attachment=54299]

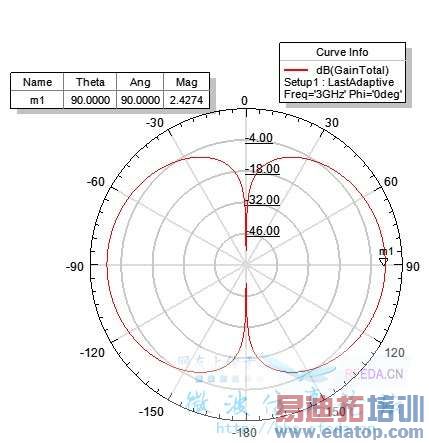

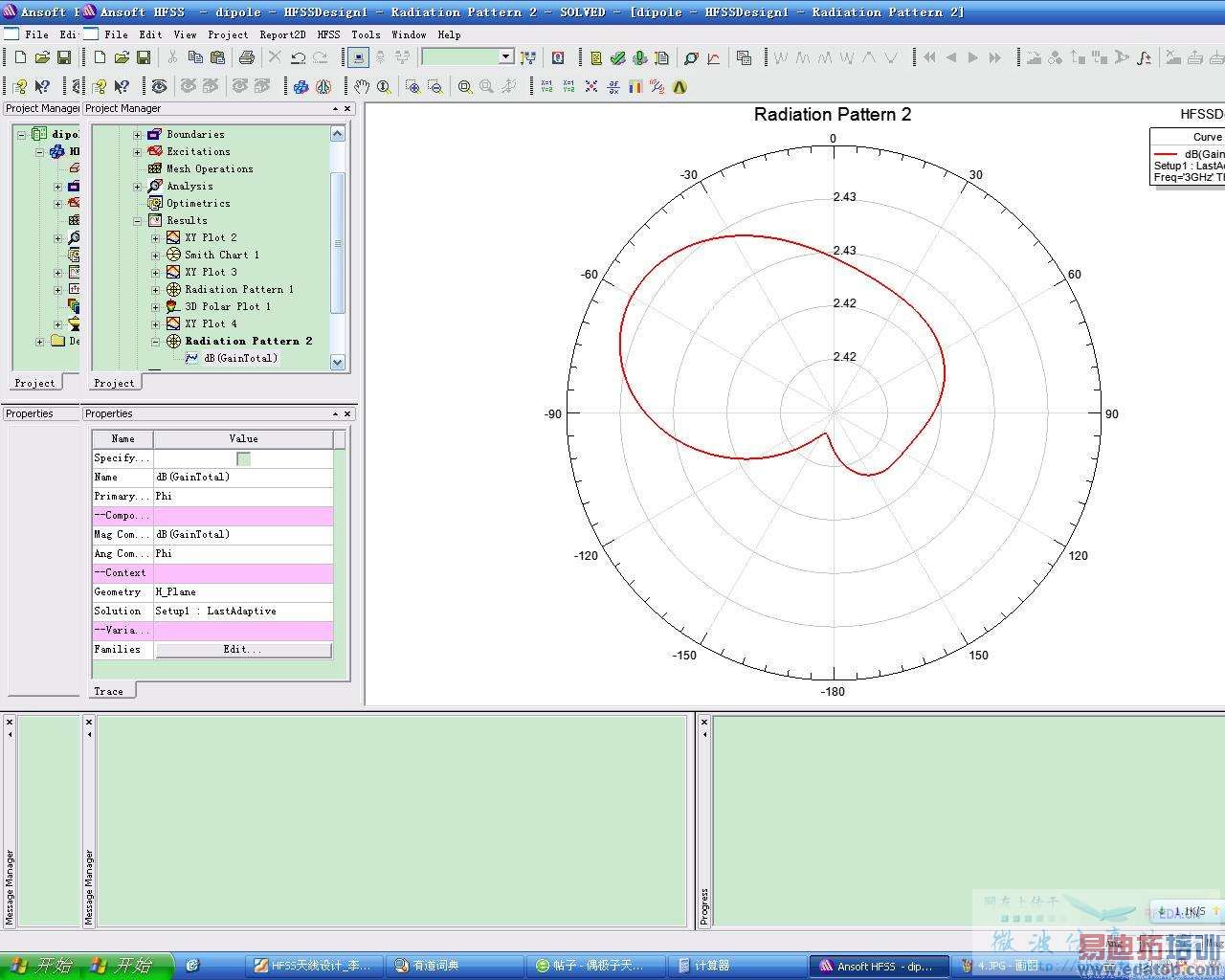

2、xy平面的远区辐射图出现问题了
[attachment=54300]

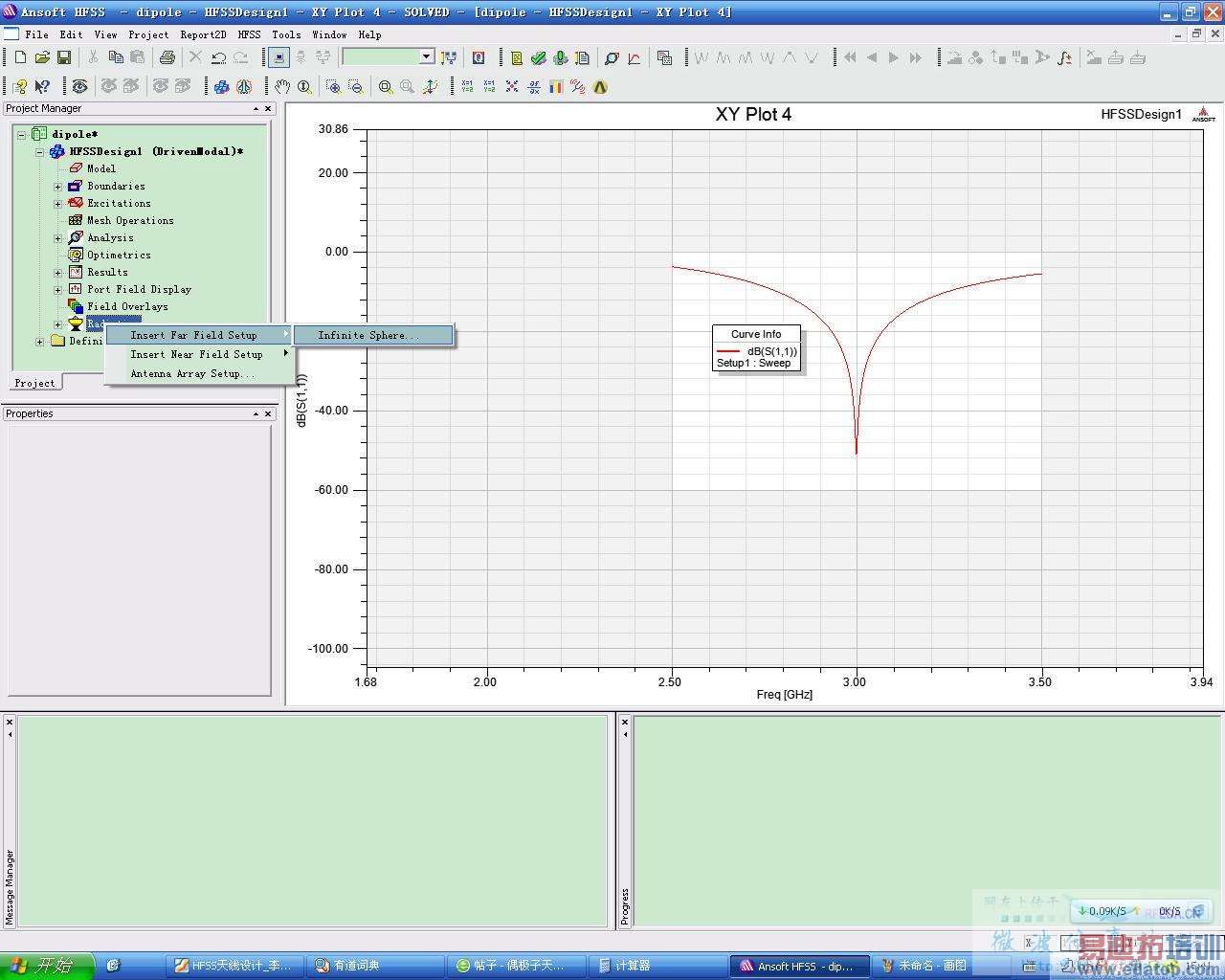

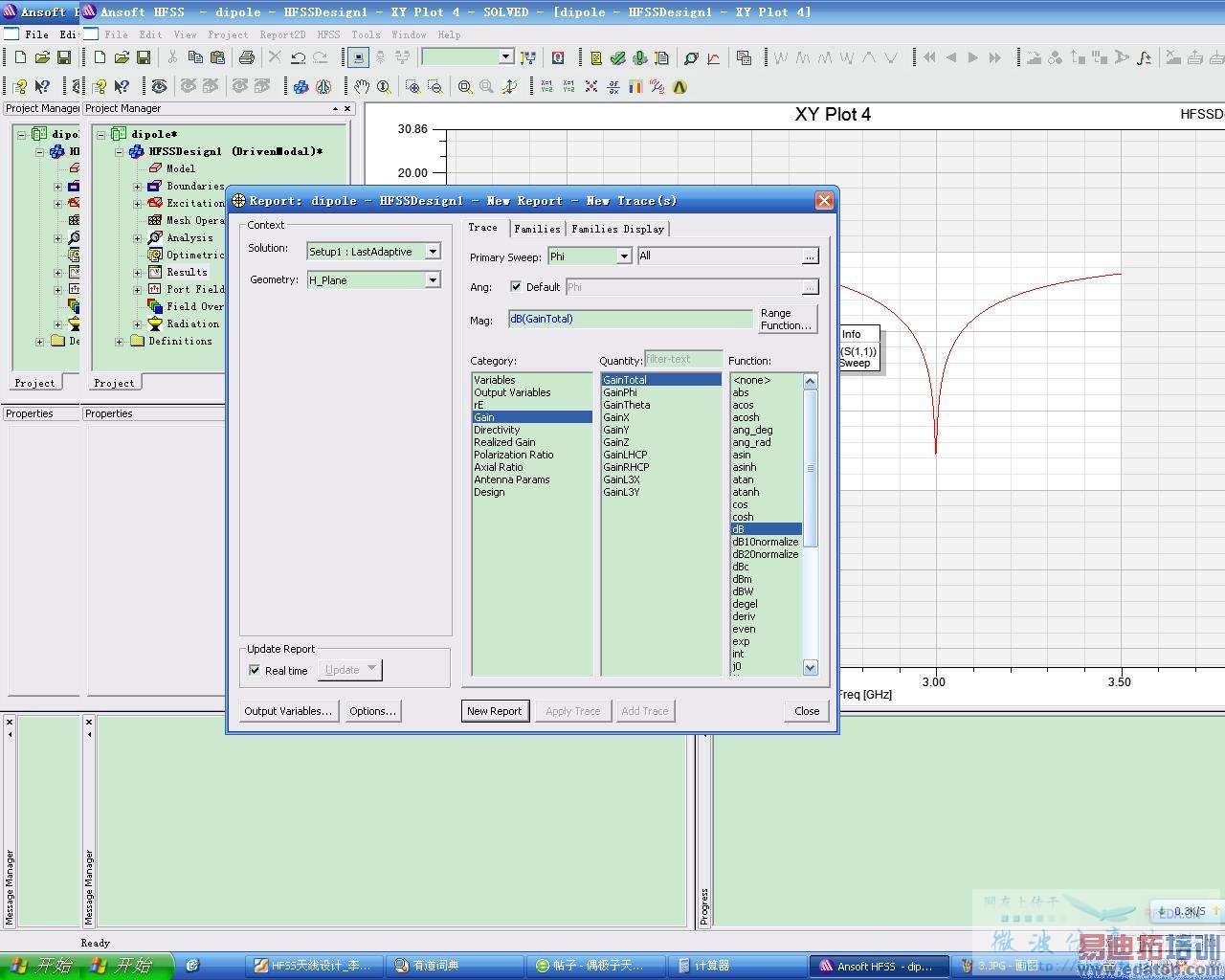

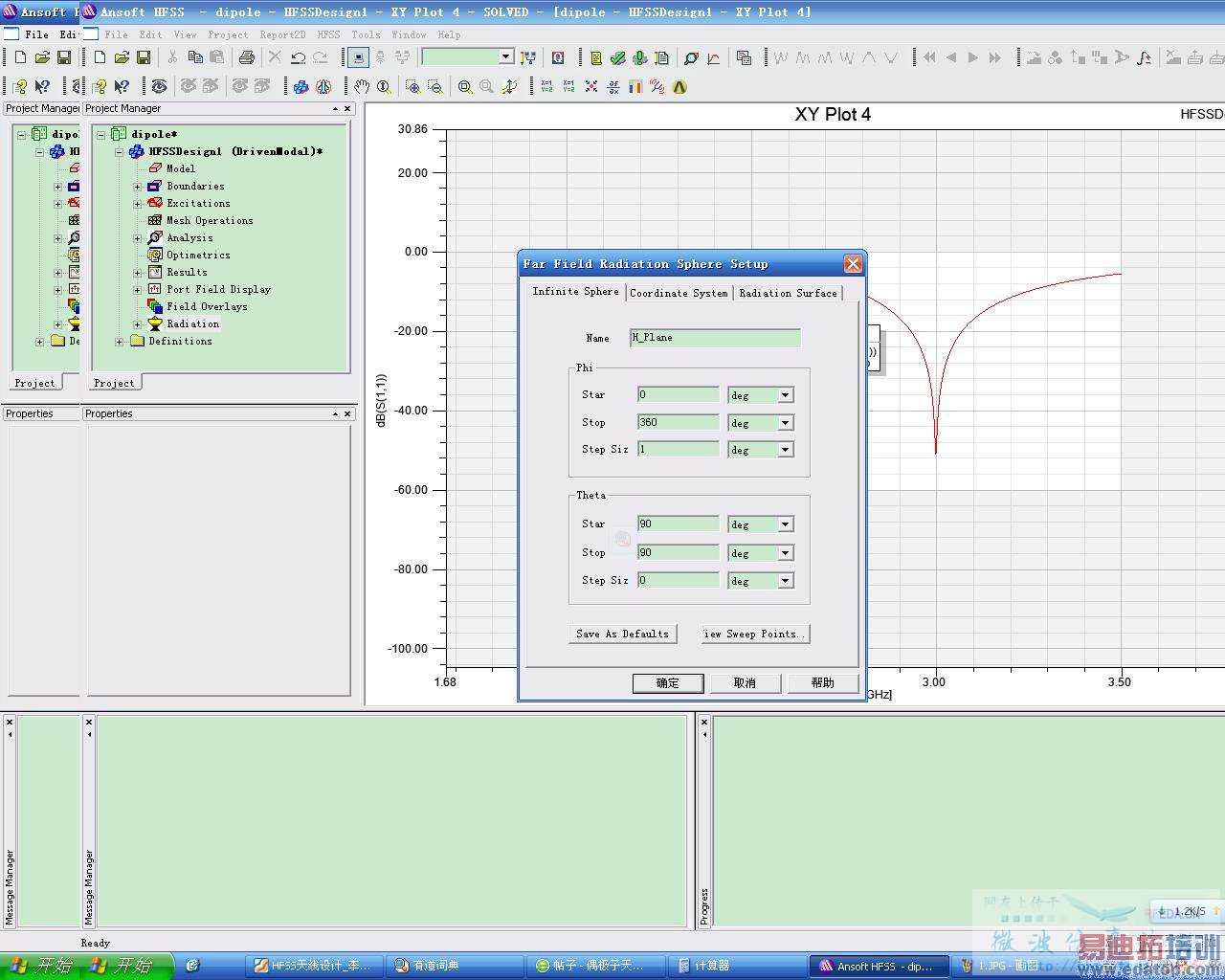

下面附上我的步骤，希望大家耐心看下，我在哪里出错了？
本帖提到的人: @zhknpu @mrgong @senior_wang
一、错误
首先书中有一处错误，P39页：在Center Position文本框中输入底面圆心坐标为（0,0，-rad_height/2）,应该将坐标改为（0,0，-rad_height）。
二、仿真结果
[attachment=54292][attachment=54293]
[attachment=54294][attachment=54295][attachment=54296][attachment=54297]
三、问题
1、怎么在Smith圆图上显示VSWR？
[attachment=54298][attachment=54299]
2、xy平面的远区辐射图出现问题了
[attachment=54300]
下面附上我的步骤，希望大家耐心看下，我在哪里出错了？
本帖提到的人: @zhknpu @mrgong @senior_wang
仿真结果图怎么没出来，再发一次吧
第一个问题，怎么在Smith圆图上显示VSWR呢，
，书上的VSWR=2这个圆周是怎么画出来的？
圆图上的驻波圆圈可以看大概，这个也够用了。看详细的驻波参数有专门的图表。 圆图是让你看电阻分布电感和电容的
