为何ebg滤波器仿真波形不对？
录入：edatop.com 点击：

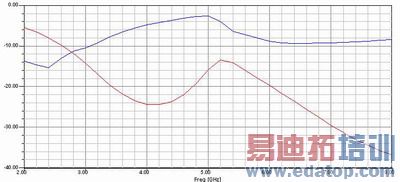

请各位高手帮忙看一下，我仿的一个EBG滤波器，怎么出来的波形这么奇怪，按照理论应该是一个比较规则的带阻滤波器，不知我是哪里没设对啊？
我是用的终端驱动模式，波端口设的是集总端口。如果就是一般的滤波器，出现这样波形有可能是哪里的问题啊？
我是用的终端驱动模式，波端口设的是集总端口。如果就是一般的滤波器，出现这样波形有可能是哪里的问题啊？
加waveport试试，如果设计准确的话，结果会出现明显的阻带
首先楼主要确定模型建的对，
其次楼主要保证边界设置对，
再者楼主要想好频率设置，
因为HFSS仿真宽带还是有很大的局限性的
不好意思，边界设置确实设错了。
而且改成了波端口，波形差不多了，呵呵
