HFSS仿真分析和设计毫米波波导型双工器
录入：edatop.com 点击：
2.2 T 型结模型的建立和仿真分析
波导T 结的不连续性一直是微波技术领域的一个研究重点。如果用未加匹配的T 结直接与两个通道的带通滤波器相连组成双工器，则会由于T 结的严重失配使得双工器的性能远达不到指标设计要求。为了调整匹配，可以在T 结中插入金属圆柱或金属膜片。其模型见图4，仿真结果见图5。

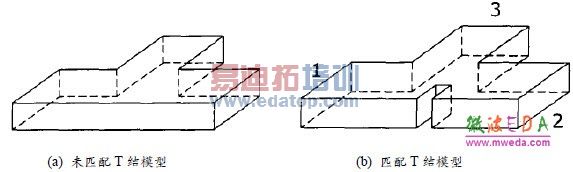

图3 H 面T 结模型

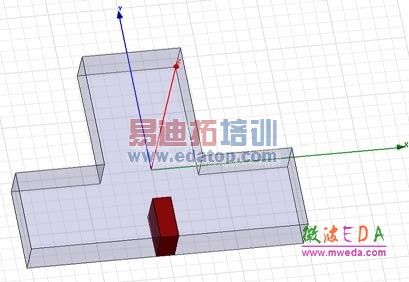

图4 HFSS 中H 面波导T 结模型

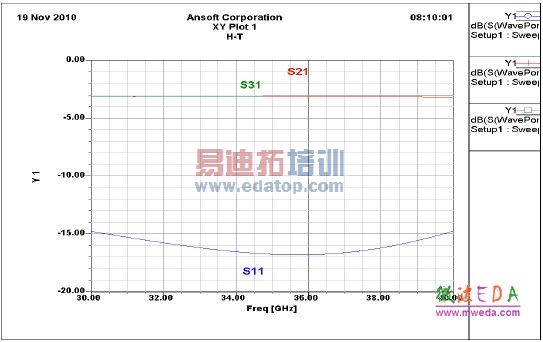

采用HFSS 对波导H 面T 结的仿真优化结果见图5，基本满足指标要求。
图5 H 面波导T 结的优化结果
2.3 双工器整体模型的建立和仿真分析

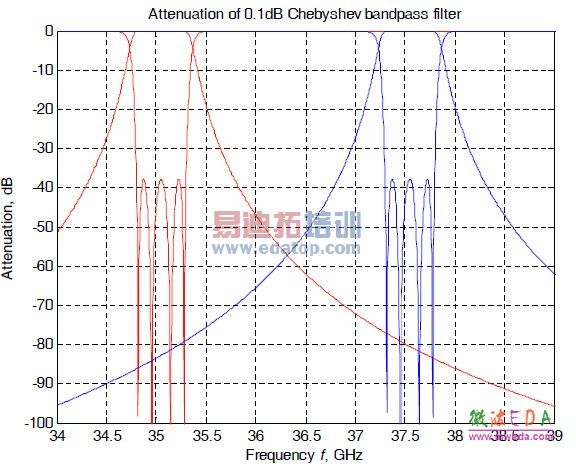

本文采用的双工器理论响应曲线见图6。
图6 双工器原型响应曲线
