HFSS仿真圆波导

首先 你得计算下圆波导的尺寸内存在模式的个数觉得积分线的个数
如果只存在主模TE11它有两个正交的形式， 所以对于圆波导你至少设两条相互正交的积分线。

设置圆波导的积分限线时应该注意积分线的范围，一定要在圆波导上

圆波导要求设置一个极化的电场。要在一个首选方向上排列电场，需要定义一条积分线，并且选用极化场选项。在这种情况下，积分线必须位于端口的中间位置，即在对称平面上。
当设定电场的极化方向时，需要注意以下几点：
1 仅在方形或圆形波导上对电场进行极化
2 确定波导的端口只由单一导体馈电（波导壁）
3 如果使用对称边界，就不要对电场进行极化。极化是通过对称边界条件自动强制完成的。

谢谢楼主了，不知此两种模式的能量是如何分配的？

如果你使用的是ansoft 13 的话，对于圆波导仅主模传输的话，在圆波导端口面上画两条垂直的积分线，然在mode alignment and polarity 选项下，选择第二项：align modes using integration lines 此时的积分线就是电场线的方向。
如果用的是12的版本的话可能没有这个选项。

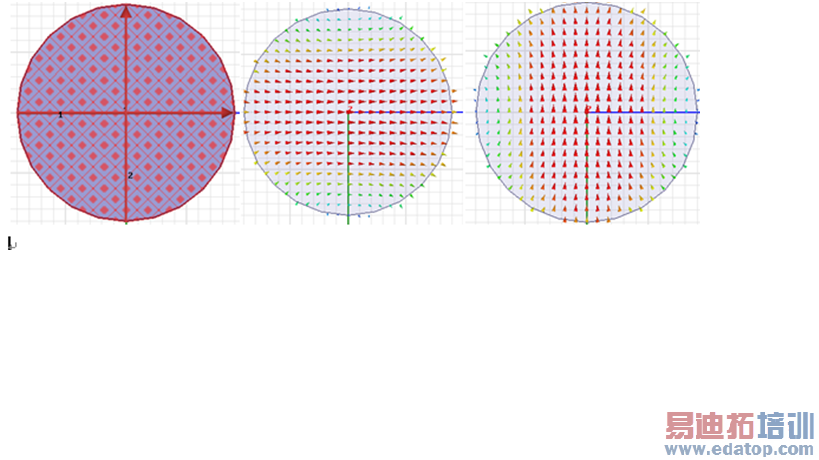

端口积分线：

我的意思是：在仿真圆波导在传输主模TE11时,端口设置的积分线不能确定其电场极化方向。可以只计算单模传输。

类似以下两种图形：电场极化方向与积分线方向成一定角度。
