腔体耦合滤波器的HFSS设计模型和视频教程

来源:易迪拓培训    点击:

注:这里提供的HFSS设计模型都经过我们的专家设计检查验证的,是收费模型,需要的用户可以前往我们的官方淘宝店购买,在官方淘宝店找到相应的模型编号即可。

设计模型编号:HFSS-M022

设计模型简介:

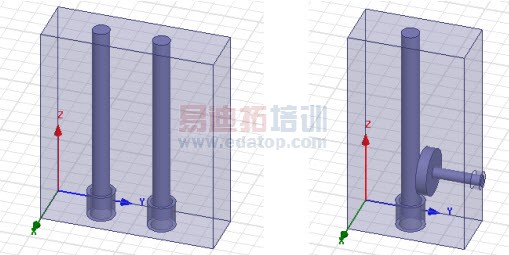

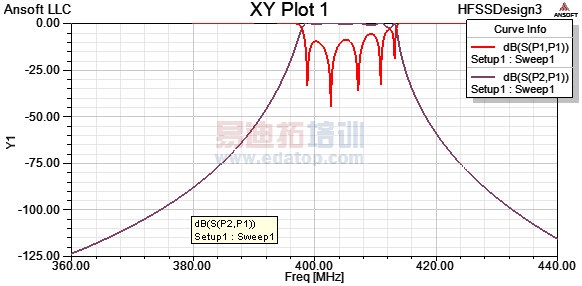

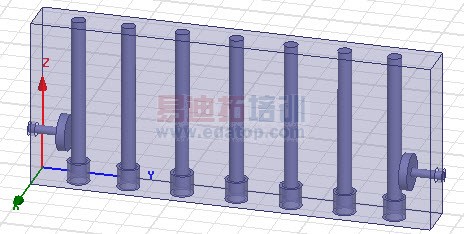

耦合腔体滤波器的HFSS设计模型,设计模型共有3个,如下图所示;其中,前两个设计模型分别是根据理论计算出的谐振频率、耦合系数和有载品质因数来仿真计算出谐振导体柱的长度、谐振导体之间的间距、以及最外侧谐振导体和耦合圆盘之间的间距,第3个设计模型是根据前面的分析结果创建的腔体滤波器的最终模型。HFSS设计模型图和仿真分析结果图如下:













易迪拓培训制作出品了与该设计模型配套的视频教程,设计视频详细讲解了如何使用HFSS从滤波器性能指标要求出发设计出图示腔体耦合滤波器的全过程。完整工程包括三个设计,这三个设计分别为:(1). 根据理论计算出的谐振频率、耦合系数来仿真计算给出谐振导体长度、谐振导体之间的距离;(2). 根据有载品质因数仿真计算给出最外侧谐振导体和耦合圆盘之间的间距;(3). 根据前面的分析结果,创建出最终完整的设计模型,给出分析结果。重点讲解:Eigenmode求解类型的应用设置,参数扫描分析功能,模型的拷贝和粘贴,PML边界的使用和输出变量的使用定义。

HFSS 学习培训课程套装,专家讲解,视频教学,帮助您全面系统地学习掌握HFSS
