微带天线赋形问题

网友回复:

不知道楼主的反射面准备怎么加，一般加反射面只能增加天线的尺寸而使方向图变窄，楼主为什么不选择减小天线尺寸的方法来展宽天线的方向图

网友回复:

用角反射器可以展宽波束的，天线要放在反射器钝角一侧

网友回复:

谢谢上面两位大哥解答，我把整个模型发出来供大家讨论

网友回复:

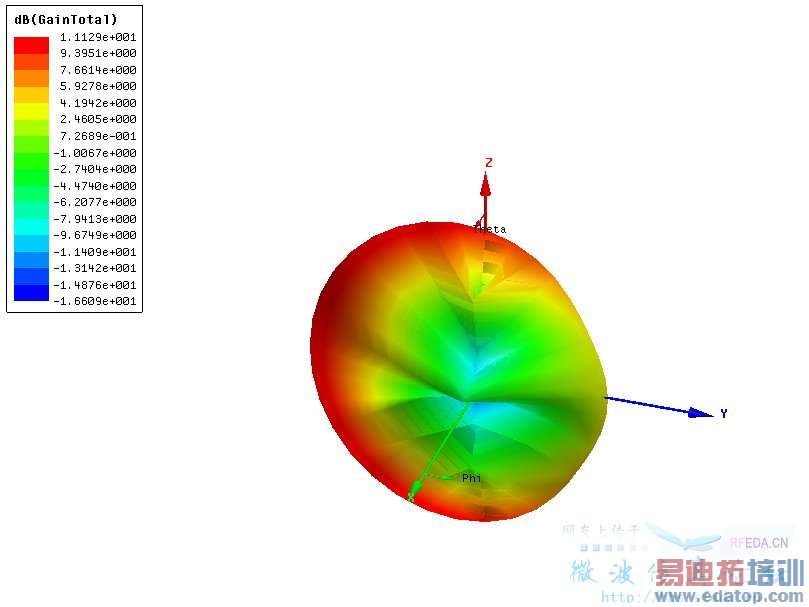

未加反射板的贴片天线模型图和仿真后的方向图

网友回复:

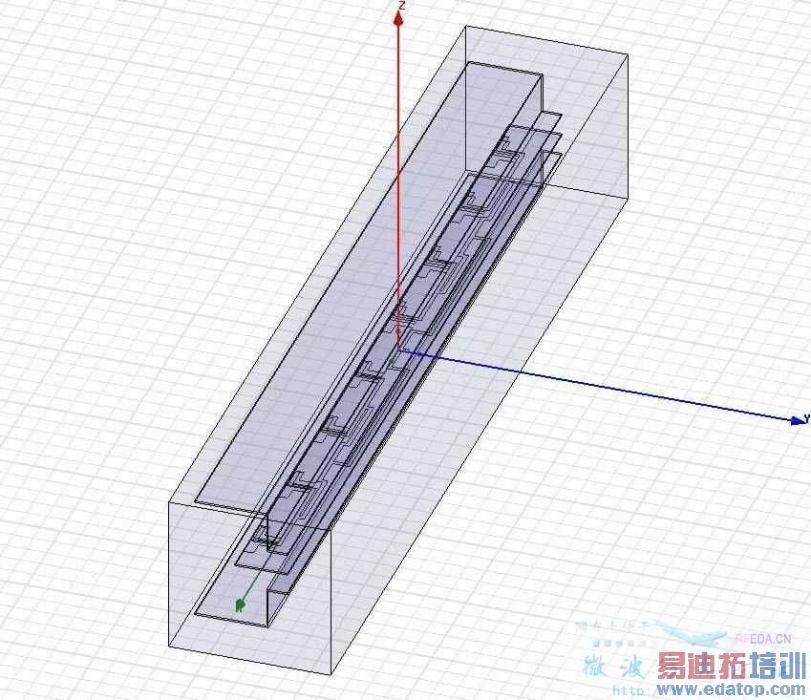

  添加反射板后的贴片天线模型和仿真后的方向图

网友回复:

未添加反射板和添加反射板后的HFSS文件 (44 K) 40   46

网友回复:

请各位高手帮忙看看，我想通过添加反射面进行赋形，最终达到水平主瓣宽度为45度，垂直主瓣宽度为30度（增益可以适当减少），谁能帮忙解答此问题，愿将所有rf币相送
注：如能通过改变微带天线设计也可（此天线工作于5.8GHz）

网友回复:

被楼主搞糊涂了，从楼主所发的模型来看，反射面是调整水平方向图的，对垂直方向图不起什么作用的，楼主的水平和垂直是怎么定义的

网友回复:

如果楼主确实是想将10度变为30度，可以考虑先将单元数减少1半，为四个单元，波束宽度基本应在15度左右；然后在适当减小天线单元之间的间距，应该可以降到10度左右。而且不会破坏45度方向的波束宽度
