使用DC/DC转换器降低功率放大器电池电流的优势与不足

引入另一种方案

为了增加一种功耗降低方案，ANADIGICS计划推出基于旗下HELP3(tm)产品的新型功率放大器系列。新型HELP3DC(tm)功率放大器提供两种增益状态，并专门针对DC/DC转换器而优化，使这两种技术能相互补充。该系列是ANADIGICS的HELP架构与SMPS的完美融合，可在整个输出功率动态范围内提供世界领先的能效水平。

利用同一DG09 WCDMA模型，我们可以比较双增益状态、SMPS优化双状态模式和三状态模式功率放大器在带和不带SMPS两种情况下的功耗水平 (图6)。在利用搭载优化双状态功率放大器 (如ANADIGICS的HELP3DC(tm)功率放大器) 的SMPS时，取得的性能优势相当于一个三状态功率放大器 (如ANADIGICS的HELP4(tm)功率放大器)。这为延长电池使用时间提供了另一种途径。

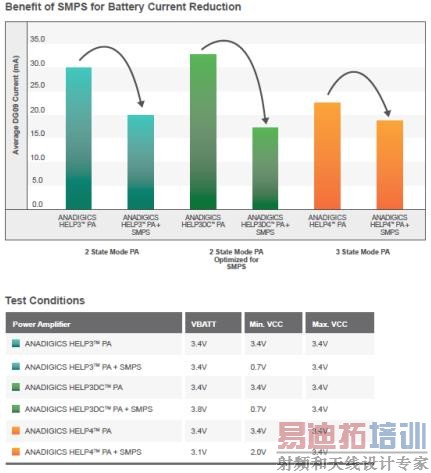

图6：带和不带SMPS两种情况下的功耗水平。

现在，在开发移动设备的RF部件时，设计师有了更多的选择。首先需要回答以下几个问题：我的设计是否需要最低的功耗水平？芯片能否支持三增益状态？添加SMPS的缺点是否大于性能优势？由于每种设备都有自己特定的要求，因此，对这些问题的回答也因目标设备而有所不同。既然针对DC/DC转换器而优化的双状态功率放大器的性能相当于一个三状态器件，那么有一件事情是肯定的，那就是RF工程师和设计师可以通过多种途径来为各种设备实现最佳性能。
