LTE通信详解(二)

▊40 LTE如何进行功率配比？

LTE网络中基站的发射功率是平均到每个子载波，即子载波均分基站的发射功率，因此，每个子载波的发射功率受到配置的系统带宽的影响（5M,10M,…），带宽越大， 每个子载波的功率越小。

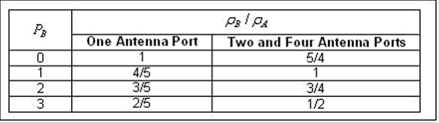

LTE通过配置PA,PB两个功率相关参数进行功率调整，PA,PB与ρA，ρB的关系如下：
　

其中：
ρA：表征没有导频的OFDM symbol的数据子载波功率和导频子载波功率的比值;
ρB：表征有导频的OFDM symbol的数据子载波功率和导频子载波功率的比值。

1）业务信道功率配比（由参考信号功率计算PDSCH功率）

目前推荐使用PA=-3dB，PB=1（ PA,PB都通过RRC信令下发，两天线时PA= ρA， ρB使用上表计算，便可计算出PDSCH功率）的方案（即有导频的符号上，导频的功率占1/3）能够使得网络性能最优，并且能够使得Type A和Type B两类符号上的导频功率与业务信道功率相当。对于有特殊要求的场景，如边缘速率要求较低的农村场景，可以考虑使用PB=2或3，来增强覆盖，达到动态控制覆盖半径的目的。

2）控制信道功率配比

PDCCH,PHICH,PCFICH,PBCH,主同步信道，辅同步信道 功率是通过配置与参考信号的偏移进行设置。

在20Mhz带宽，2*20w天线配置的情况下，下行功率默认配置为：PA=-3,PB=1,RS=15dBm。

▊41 什么是LTE的ANR（Automatic Neighbor Relationship）功能？启用ANR功能是否可以不做邻区规划？

随着无线网络的不断发展，网络的管理维护面临着海量网元、异系统、多厂商等多重挑战，网络运营商维护的复杂度、技术要求和成本大幅上升。为应对这一局面，业界提出了SON（Self-Organization Network）的构想。SON包括自配置（Self-Configuration）、自优化（Self-Optimization）、自诊断（Self-Healing）等方面。

邻区关系是网络自配置和自优化的重点工作，包括两大类：正常邻区关系和非正常邻区关系。

非正常邻区关系存在的问题多表现在邻区漏配，PCI冲突和非正常邻区覆盖。ANR（Automatic Neighbor Relationship）功能能自动发现漏配邻区，并自动检测PCI冲突和自动评估非正常邻区覆盖，维护邻区列表的完整性和有效性，减少非正常邻区切换，从而提高网络性能，还可以避免人工操作，减少网络的运维成本。

ANR功能并不能完全取代初始网络的邻区规划。因此，即使确认要开启ANR功能，在初始网络设计阶段，邻区规划工作还是必须要完成的。

▊42 LTE的小区搜索

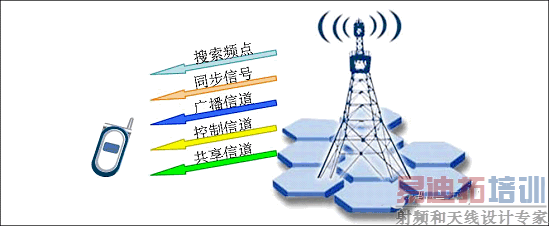

小区搜索是UE实现与E-UTRAN下行时频同步并获得服务小区的过程。

小区搜索分两个步骤：

第一步：UE解调主同步信号实现符号同步，并获得小区组内ID；

第二步：UE解调次同步信号实现符号同步，并获得小区组ID。
　

初始化小区搜索过程如下：

1）UE上电后开始进行初始化小区搜索，搜寻网络。一般而言，UE第一次开机时并不知道网络的带宽和频点。

2）UE会重复基本的小区搜索过程，遍历整个频带的各个频点尝试解调同步信号。（这个过程比较耗时，但一般对此的时间要求并不严格，可以通过一些方法缩短以后的UE初始化时间，如UE储存以前的可用网络信息，开机后优先搜索这些网络）。

3）一旦UE搜寻到可用网络并与网络实现时频同步，获得服务小区ID，即完成小区搜索。UE将解调下行广播信道PBCH，获得系统带宽，发射天线数等信息。

完成以上过程后，UE解调下行控制信道PDCCH，获得网络指配给这个UE的寻呼周期。然后在固定的寻呼周期中从IDLE态醒来解调PDCCH，监听寻呼。如果有属于该UE的寻呼，则解调指定的下行共享信道PDSCH资源，接收寻呼。

▊43 LTE 的KPI体系架构

LTE的KPI包括Radio Network KPI和Service KPI两大类。

1）Radio Network KPI关注于无线网络性能。
2）Service KPI关注于终端用户感受。

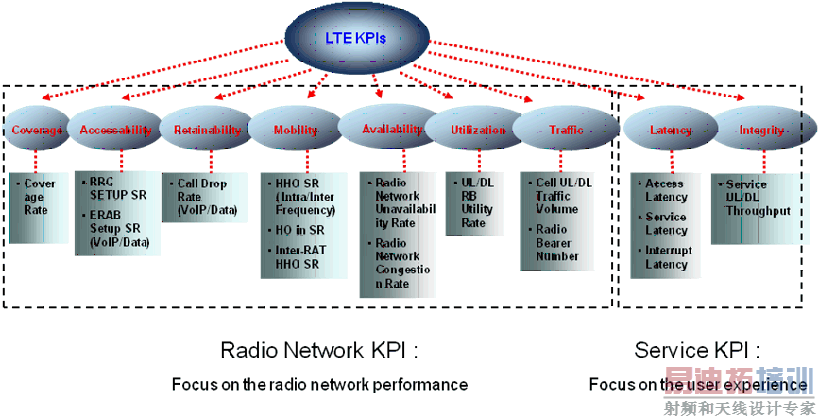

LTE的KPI体系架构如下图：

▊44 LTE的切换种类

一、根据切换触发的原因，LTE的切换可分为：基于覆盖的切换、基于负载的切换和基于业务的切换。

1）基于覆盖的切换：用来保证移动期间业务的连续性，这是切换的最基本作用，每种通信制式都类似。

2）基于负载的切换：考虑到实际环境中由于用户及业务分布不均匀，导致有的小区负载很重，但周边小区负载较轻，这时就可以通过基于负载的切换，把业务分担到周边负载较轻的小区，实现负荷的分担。这一点和UMTS有些不同，在UMTS中，基本不用同频负载平衡功能，更多的是通过异系统和异频负载均衡来进行负荷分担。当然，在存在异频和异系统情况下，LTE也可以支持异频异系统的负荷分担功能。

3）假设UMTS和LTE共存，为了保证LTE系统为高速率数据业务服务，可以采用基于业务切换的功能，把语音用户切换到UMTS网络。这个功能在UMTS中也支持，可以把语音用户切换到GSM，而UMTS主要提供数据业务功能。

二、根据切换间小区频点不同与小区系统属性不同，LTE切换可分为：同频切换、异频切换、异系统切换（协议支持向UMTS、GSM/GPRS/EDGE以及CDMA2000/EvDo的切换）。

▊45 LTE中有哪些类型测量报告？

LTE主要有下面几种类型测量报告：

1.Event A1 (Serving becomes better than threshold)：表示服务小区信号质量高于一定门限，满足此条件的事件被上报时，eNodeB停止异频/异系统测量；类似于UMTS里面的2F事件；

2.Event A2 (Serving becomes worse than threshold)：表示服务小区信号质量低于一定门限，满足此条件的事件被上报时，eNodeB启动异频/异系统测量；类似于UMTS里面的2D事件；

3.Event A3 (Neighbour becomes offset better than serving)：表示同频邻区质量高于服务小区质量，满足此条件的事件被上报时，源eNodeB启动同频切换请求；

4.Event A4 (Neighbour becomes better than threshold)：表示异频邻区质量高于一定门限量，满足此条件的事件被上报时，源eNodeB启动异频切换请求；

5.Event A5 (Serving becomes worse than threshold1 and neighbour becomes better than threshold2)：表示服务小区质量低于一定门限并且邻区质量高于一定门限；类似于UMTS里的2B事件；

6.Event B1 (Inter RAT neighbour becomes better than threshold)：表示异系统邻区质量高于一定门限，满足此条件事件被上报时，源eNodeB启动异系统切换请求；类似于UMTS里的3C事件；

7.Event B2 (Serving becomes worse than threshold1 and inter RAT neighbour becomes better than threshold2)：表示服务小区质量低于一定门限并且异系统邻区质量高于一定门限，类似于UMTS里进行异系统切换的3A事件。

▊46 LTE同频切换触发判决条件是什么？

LTE同频切换通过A3事件进行触发，即邻区质量高于服务小区一定偏置。

参照3GPP 36.331规定的A3事件的判决公式为：

触发条件：Mn + Ofn + Ocn – Hys > Ms + Ofs + Ocs + Off；

取消条件：Mn + Ofn + Ocn + Hys﹤Ms + Ofs + Ocs + Off；

其中：
Mn是邻区测量结果；
Ofn是邻区的特定频率偏置；
Ocn是邻区的特定小区偏置，也即CIO。该值不为0，此参数在测量控制消息中下发。eNodeB将根据小区负载情况临时修改邻区与服务小区的CIO，触发基于负载的同频切换；

Ms是服务小区的测量结果；
Ofs是服务小区的特定频率偏置；
Ocs是服务小区的特定小区偏置；
Hys是迟滞参数；
Off是A3事件的偏置参数，用于调节切换的难易程度，取正值时增加事件触发的难度，延迟切换；取负值时，降低事件触发的难度，提前进行切换；

触发A3事件的测量量可以是RSRP或RSRQ。

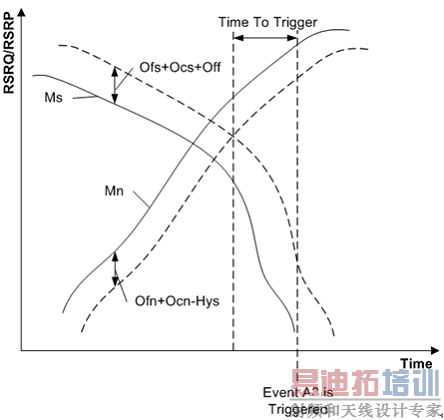

下图给出了A3事件触发过程中的一个示意图：
