射频电路布局降低噪声的八大经验

RF电路布局要想降低寄生信号，需要RF工程师发挥创造性。记住以下这八条规则，不但有助于加速产品上市进程，而且还可提高工作日程的可预见性。

规则1：接地通孔应位于接地参考层开关处

　　流经所布线路的所有电流都有相等的回流。耦合策略固然很多，不过回流通常流经相邻的接地层或与信号线路并行布置的接地。在参考层继续时，所有耦合都仅限于传输线路，一切都非常正常。不过，如果信号线路从顶层切换至内部或底层时，回流也必须获得路径。

接地参考是最佳策略，但高速线路有时候可布置在内部层上。接地参考层上下都放置非常困难，半导体厂商可能会受到引脚限制，把电源线安放在高速线路旁边。参考电流要是需要在非DC耦合的各层或各网之间切换，应紧挨着开关点安放去耦电容。

规则2：将器件焊盘与顶层接地连接起来

　　许多器件在器件封装底部都采用散热接地焊盘。在RF器件上，这些通常都是电气接地，而相邻焊盘点有接地通孔阵列。可将器件焊盘直接连接至接地引脚，并通过顶层接地连接至任何灌铜。如有多个路径，回流会按路径阻抗比例拆分。通过焊盘进行接地连接相对于引脚接地而言，路径更短、阻抗更低。

　　电路板与器件焊盘之间良好的电气连接至关重要。装配时，电路板通孔阵列中的未填充通孔也可能会抽走器件的焊膏，留下空隙。填满通孔是保证焊接到位的好办法。

　　在评测中，还要打开焊接掩模层确认没有焊接掩模在器件下方的电路板接地上，因为焊接掩模可能会抬高器件或使其摇摆。

规则3：无参考层间隙

　　器件周边到处都是通孔。电源网分解成本地去耦，然后降至电源层，通常提供多个通孔以最大限度减少电感，提高载流容量，同时控制总线可降至内层。所有这些分解最终都会在器件附近完全被钳住。

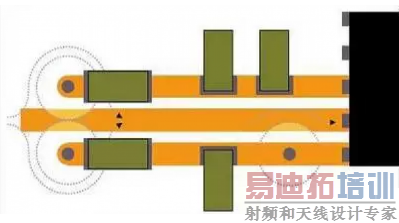

　　每个这些通孔都会在内接地层上产生大于通孔直径自身的禁入区，提供制造空隙。这些禁入区很容易在回流路径上造成中断。一些通孔彼此靠近则会形成接地层沟，顶层CAD视图看不见，这将导致情况进一步复杂化。图1两个电源层通孔的接地层空隙可产生重叠的禁入区，并在返回路径上造成中断。回流只能转道绕过接地层禁入区，形成现在常见的发射感应路径问题。

　　通孔周围接地层的禁入区可能重叠，迫使回流远离信号路径。
　　甚至“友好型”接地通孔也会为相关金属焊盘带来电路板制造工艺要求的最小尺寸规格。通孔如果非常靠近信号线路，就会产生好像顶层接地空隙被老鼠咬掉一块一样的侵蚀。图2是鼠咬示意图。

　　由于禁入区由CAD软件自动生成，通孔在系统电路板上的使用又很频繁，因此先期布局过程几乎总会出现一些返回路径中断问题。布局评测时要跟踪每条高速线路，检查相关回流层以避免中断。让所有可在任何区域产生接地层干扰的通孔更靠近顶层接地空隙是一个不错的方法。
