双频单极子天线仿真扫频方式问题
录入：edatop.com 阅读：

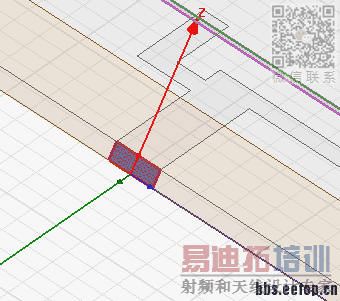

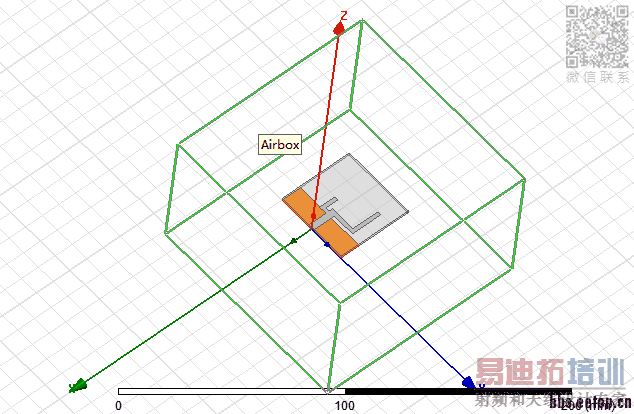

在仿真李明洋《hfss天线设计》上的双频单极子天线时，天线结构及激励设置如下图，无论求解模式采用中终端驱动还是模式驱动，激励采用集总端口还是波端口，为什么都不能用快速扫频模式?（地、贴片、微带设置成理想导体边界，空气盒设置成辐射边界）。但是采用同样的边界设置，仿真双频矩形贴片天线(馈电端口是同轴线)时就可以用快速扫频方式。大虾们解答哈！
提示信息是“A fast sweep is not compatible with the use of IE Formulation for a Rediation Boundary”
提示信息是“A fast sweep is not compatible with the use of IE Formulation for a Rediation Boundary”
IE模式不适用于扫频！若是设置波导端口包含在空气盒中、必须在波短端口的另一面，赋于相等大小的PEC薄片(波导端口接触空气的那一面)，波导端口只能是单向传输..
你一開始是Insert HSS Design(積木圖形) 還是 Insert HFSS-IE Design(飛機圖形)? 這天線應該是用Insert HSS Design(積木圖形)，你確認一下是否步驟有誤。
PS. 我指的是開新檔案第一步驟要選的。
