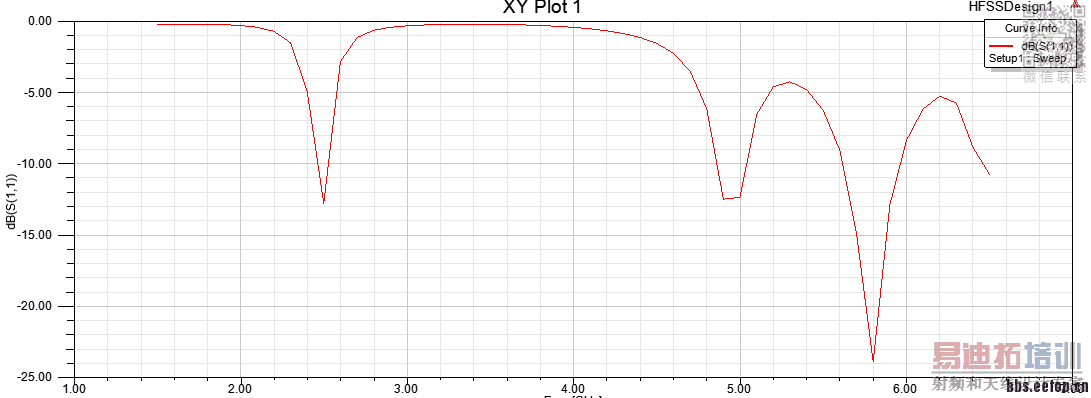

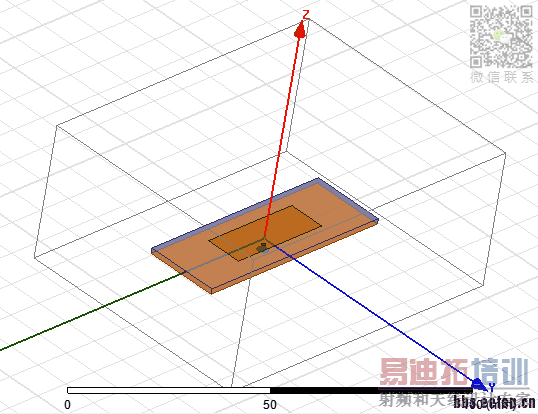

由于初学，小弟用HFSS仿真双频矩形天线时，同过对原件尺寸和馈电的优化仿真出了比较好的工作在2.45GHz\5.8GHz双频天线，但是大于5.8GHz的频带过宽，频率选择特性不好（增益不错），不知该怎样优化结构能达到在2.45GHz\5.8GHz较好接收的特性?
在天线上开槽试试，形成两个电流路径来形成双频
温馨提示：接收与辐射效率都跟"辐射体"在空间中的"有效面积"成正比！
带宽与辐射体的宽度有关、频点与辐射体的长度有关。
如2樓建議，你目前只有單一結構，僅能做出單頻，若要建立第2頻帶可在patch上挖slot，長度以5G頻段的1/4波長去調整S11的頻率點，再調整寬度達到匹配效果。以上希望對你有幫助。
