求双频单极子天线结构优化
录入：edatop.com 阅读：

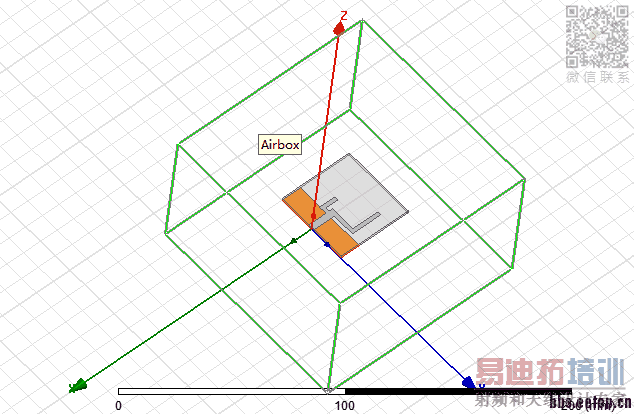

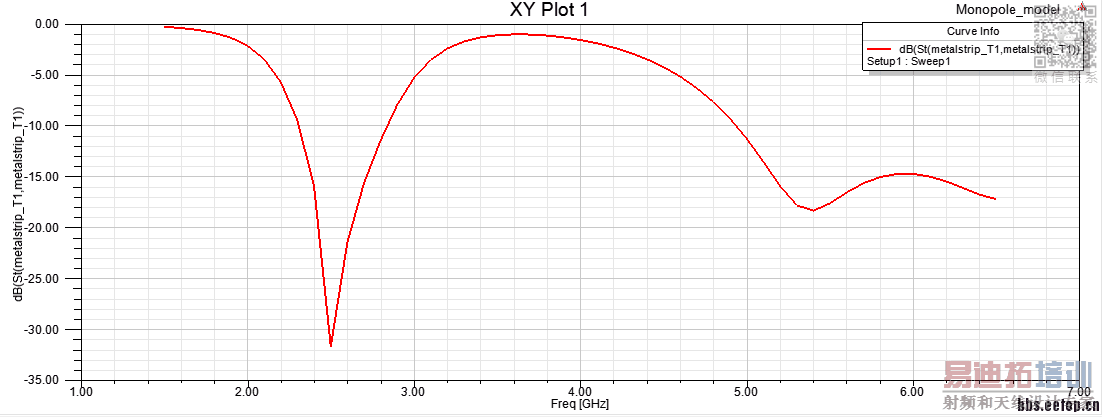

仿真李明洋《HFSS天线仿真》里面双频单极子天线时，给定结构的参数无论怎样优化，都没法达到只有2.45GHz、5.8GHz的双频特性，应该是结构本身需要优化，问问该怎样优化才好? 天线结构图及仿真结果如下：
不是优化参数，由于经验缺乏，希望能通过添加或删减贴片，从改变结构来达到双频特性。
你这个S参数不已经是双频了吗
你可以再用力一点！
誠如3樓所言，此天線已是雙頻天線，包含2.4G/5G。若您想了解結構如何改變已達到縮小、精簡或是其他變化，可以嘗試下列方法去觀察其變化。
1. 兩個分支結構，若刪去另一個，只保留一個，那長短分支所模擬的結果分別有什麼效果?
2. 分別調整兩分支的長度，觀察S11頻率變化，頻偏變化。
3. 將接地面縮小或放大是否會影響頻偏?場形?增益?
觀察以上的變化可以讓你了解此天線結構的特點。
