一种X波段非接触式C形微带探针设计

录入:edatop.com    点击:




为了加强磁耦合,在C形环附近添加去地的反向C形微带线结构以加强耦合,并调节耦合平坦度。根据仿真模型制作了实物,探针置于被测微带传输线上方可获得耦合信号,在X波段范围内,耦合量在-19~-23dB之间。

1引言

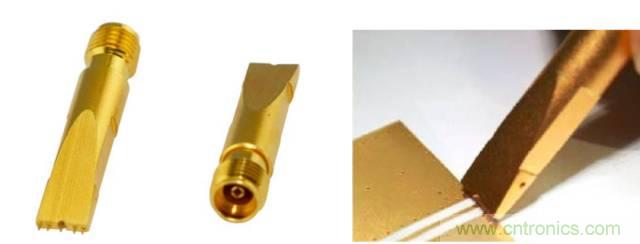

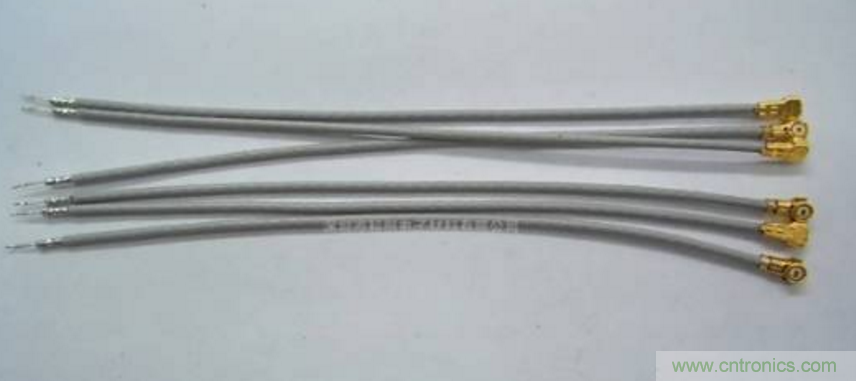

微波组件向着集成、小型化方向发展,很多组件采用裸芯片工艺进行贴装(比如T/R组件),常规的测试排故方法已难以满足现代化测试要求,比如射频板通过焊接半截线引出信号测试的方法,已完全不适合高集成度、高净化度的组件测试。据此,本文开展了X波段非接触式射频探针的研究工作,以利于微波组件的调试[1]。

信号在微带传输线上传输时,在其周围存在闭环的磁场,当外部线圈或外部微带线圈住一定磁通量时,变化的磁场就产生变化的电流,进而就可通过耦合的方式探测出信号。相比于半截线测试射频信号时,这种磁耦合方式无需额外接地。一般情况下,当该非接触式探针与被测对象接触时,短路危险系数较低(与微带线不直接接触)[2]。另外,X波段信号耦合量小于-15dB时,对主路信号无影响,在探测信号的同时不影响系统正常工作[3,4]。

本探针采用的微带形式借鉴单极子天线设计方法,将用于探测的微带线底部的地去掉,从而形成开放的电磁耦合结构。调整用于探测的微带线的长度与宽度可将空间波阻抗变换到50ohm,从而实现匹配。本文创新点在于采用C形环达到空间磁耦合目的,从而将近场能量转化为电流,达到测试信号功率的目的。本文还有一个创新点在于采用互补磁耦合环结构,不仅加强了耦合,还可以调节耦合平坦度。该微带探针不仅可以应用于X波段信号探测,对于其他频段信号也可以探测(耦合度需要测试),因此该探针也能作为测试电磁泄漏的工具,在电磁空间探测领域具有一定的应用价值。该探针所采用的结构能被其他频段射频探针设计借鉴,是实用性很强的产品。

2.C形缺地微带探针仿真

2.1 类单极子C形缺地探针设计

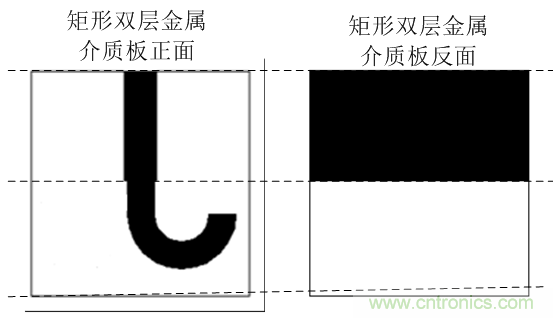

四分之一波长单极子天线要求延伸出的辐射电长度为四分之一波长,其辐射场分为近场与远场,近场是比较复杂的电磁耦合转换环境。本节所设计的类单极子C形缺地探针长度也为四分之一波长,利用近场的磁生电的原理进行信号探测。其结构图如下图1所示,主体由微带50ohm馈线和C形缺地线组成:


图1 C形缺地探针结构示意图

C形缺地线电长度为四分之一波长:

其中,c为光速,f为工作频率,Er为相对介电常数。

该结构的探针耦合度主要取决于与探测对象之间的距离以及C形环的开口大小。注意:该探针C形环必须与所测对象平行!

下面仿真分析了探测对象与C形环的距离对耦合度的影响。当C形环与背测微带信号线平行相距1mm、1.2mm、1.4mm时,其耦合度在10GHz分别达到-19.45dB、-21.74dB、-23.46dB,其仿真结果如下图2所示:

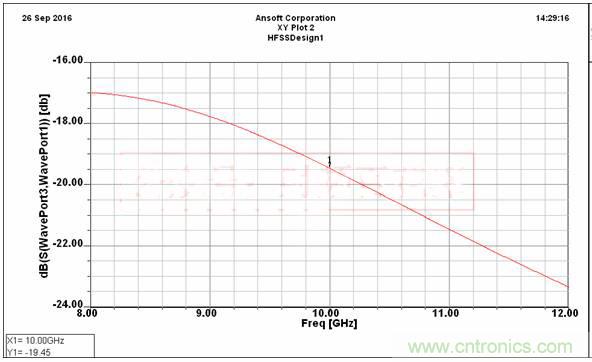

(1)相距1mm

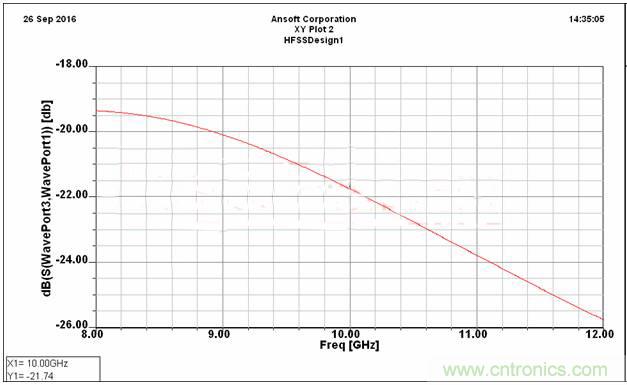

(2)相距1.2mm


(3)相距1.4mm

图2探针与被测对象的不同耦合距离的仿真结果

仿真结果表明,当随着耦合间距的加大,耦合度也在减小,而且x波段耦合度不平坦,达到7dB以上的幅度波动。由于C形环长度较小,且与频率相关,因此本节不对C形环的长度做相关仿真分析。

2.2增强型C型探针设计

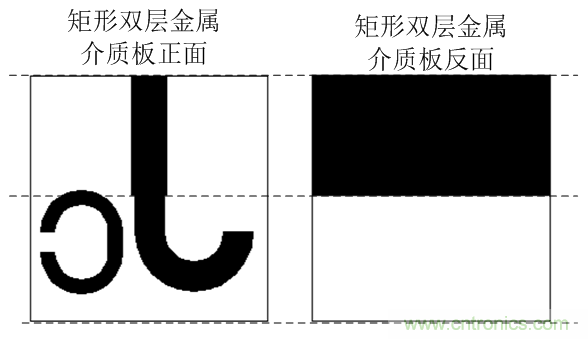

由上节分析可知,C形环探测信号的耦合度受制于耦合间距。在间距达到1mm的情况下,在10GHz才达到-19.45dB。为了增强耦合度,本节在C形环旁边添加了与它相反的C形环,达到电磁耦合互补,增加耦合度的作用。其结构示意图如下图3所示。


图3 增强型C形缺地探针结构示意图

添加的C形环受到相同的磁场耦合,产生与主线相反的电流,从而对主线进行二次耦合,增强了主线的耦合度。仿真了1mm耦合间距的耦合度,仿真结果如下图4所示。在10GHz耦合-18.72dB,x波段耦合度-17.25~-19.27dB,波动2dB左右。

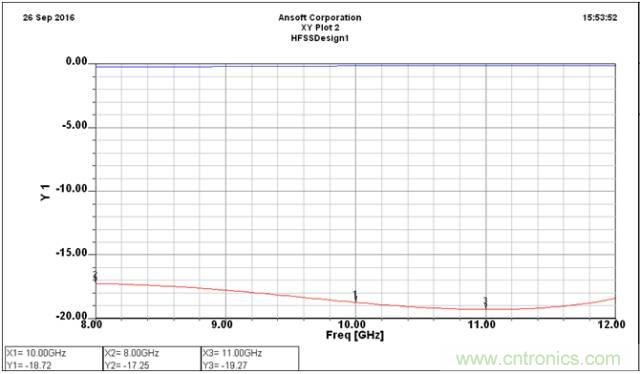

图4 增强型C形缺地探针1mm耦合间距仿真结果

由仿真结果分析可知,添加的反向C形环不仅增加了耦合度,而且具备调节耦合平坦度的功能。

2.3非接触式C形微带探针实测

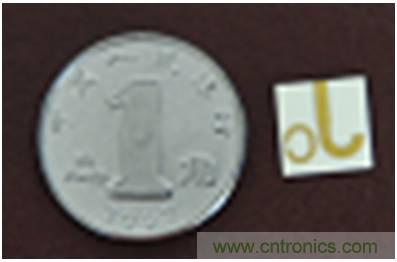

根据上节仿真结果制作了实物,如下图5所示。下方微带直通线与探针平行耦合的间距为1mm,测得X波段探针耦合度为-19dB~-23dB,与仿真值偏离不大。


图5 C形微带探针实物图

3 结论

针对微波组件的探测需求,提出一种X波段非接触式微带探针结构,以便于信号检测。本探针采用的微带形式借鉴单极子天线设计方法,将用于探测的微带线底部的地去掉,从而形成开放的电磁耦合结构。调整用于探测的微带线的长度与宽度可将空间波阻抗变换到50ohm,从而实现匹配。该结构形式易于实现,对工艺无特殊要求,可适合于微组装产品的测试排故。

参考文献

1、Arriola W A, et al. Wideband 3 dB branchline co upler basedon ( / 4 open circuited coupled lines [ J] . IEEE MicrowaveandWireless Component Letters, 2011, 21( 9) : 486- 488.

2、 Reed J.and Wheeler G..J..A method ofanalysis of symmetrical four-port networks[J].IEEE Transactions on MicrowaveTheory and Techniques,1956,50(4):246-252

3、Shry-Sann Liao,Pou-Tou Sun,Nien-ChungChin,and Jen-Tee Peng,“A Novel Compact-SizeBranch-LineCoupler,”IEEETrans.Microw.TheoryTech.,vol.15,no.9,pp.588–590,Sep.2005.

4、 陈振国等. 微波技术基础与应用. 人民邮电出版社.
