这个电路“简单且低成本”,但有效解决了RFID噪声

录入:edatop.com    点击:

射频标签(RFID)是一项伟大的技术,但是有噪声的电源和其它一些因数可能会降低其性能。采用低频信号(比如130kHz)的RFID阅读器,如业内常用的TIRIS RFM-007B,对这个频率范围内的噪声就非常敏感。开关电源经常会产生这个频率范围内的噪声,因此为了得到最大的灵敏度,通常需要使用较重的、昂贵的线性电源。

然而,RFID阅读器的工作周期包含多个阶段,只有一个阶段对噪声敏感。这几个阶段分别是:大功率阶段(发射,功率10W,持续时间50ms);低功率阶段(接收,18ms);空闲阶段(最长33ms,取决于固件)。噪声只是在时间很短的接收阶段出现的问题。

本设计实例在接收和空闲阶段关闭了开关电源,让模块使用C2中存储的能量继续工作。

这个电路“简单且低成本”,但有效解决了RFID噪声

图1:选择性关闭电源的RFID。

像LM2576这样的降压转换器都有一个关断输入引脚,使得上述操作很容易实现。

MCU的RFID模块发射控制线(/TXCT)通过U3和Q1也可以控制关断线,若是需要还可以采用独立的MCU输出来控制关断线。

这个电路“简单且低成本”,但有效解决了RFID噪声

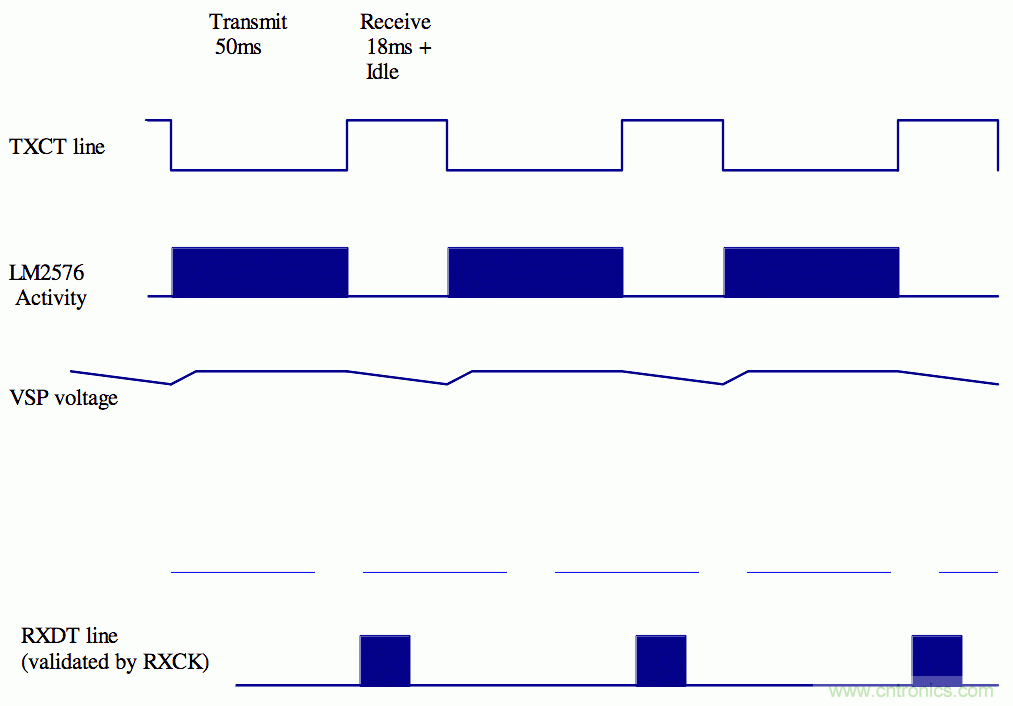

图2:典型的电源工作周期时序。

叉车经常使用RFID进行位置检测,从而实现自动物流以及限速等安全功能。

电动叉车所处环境的噪声特别大,电机驱动中所产生的高频调制大电流使RFID工作起来相当困难。若是使用本文介绍的控制技术,使RFID周期与修改后的电机驱动周期保持同步,由电机驱动干扰引起的灵敏度降低的问题就可以得到极大的改善。

本文转载自电子技术设计。
