微波时钟同步设计方案

微波作为无线和传输设备的重要接入设备，在网络设计和使用中要针对接入业务的类型，提供满足其需求的时钟同步方案。当前阶段，微波主要支持的时钟同步类型包括：GPS，BITS，1588，1588v2，SyncEth，ToP，TDM时钟同步等，以满足无线设备和传输设备的时钟同步和传输需求。

微波时钟同步组网

针对微波自身特点，将对目前常用的几种同步方法进行简要介绍，以加深时钟同步的认识度。

1. 通过E1/T1实现时钟同步

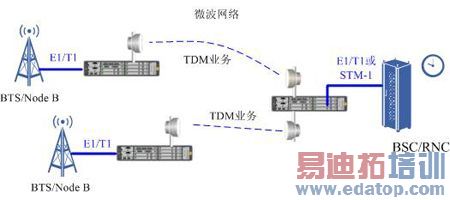

在这种方式下，E1/T1业务将携带的TDM原始时钟送至各个站点，以满足GSM/UMTS的同步需求。如图1所示，微波在BSC/RNC侧接受主时钟，然后通过微波空口将携带时钟信息的TDM业务送至每个末端微波设备，BTS/Node B从末端微波设备的E1/T1线路侧提取时钟实现时钟同步，从而实现整个链路的同步工作。由于TDM业务的抖动和延时都比较小，采用这种方法可以实现的时钟同步稳定可靠。

edatop.com

图2 ToP-Aware同步

3. 同步以太网（Sync Eth）

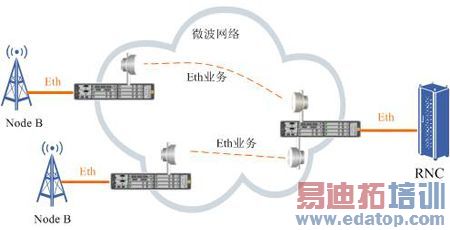

一种是原生的以太网同步方法，如图3，微波侧通过Sync Eth接口或者E1/T1从RNC侧提取时钟，微波将时钟信息以以太网的形式直接分布到各个微波站点，Node B通过ETH接口从末端微波设备提取时钟，实现同步。整个时钟分布过程无TDM或其他业务的参与。

edatop.com

图3 原生的Sync Eth

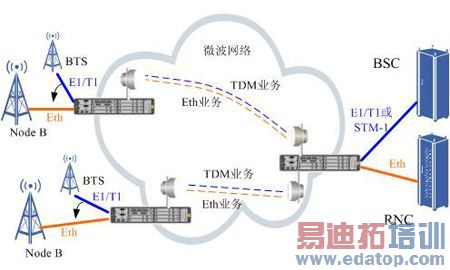

另一种方法，就是通过同站点的TDM业务实现以太网的同步，如图4所示。在Node B与BTS同站点的情况下，我们可以从BSC站点的TDM业务提取时钟，同步到本站点的以太网业务；在末端站，同样从BTS站点的TDM业务提取时钟，然后同步到同站点Node B的以太网业务，从而实现BTS与BSC之间以太网业务的同步。

edatop.com

图4 同站点E1/T1实现同步以太网

时钟成环与阻止

为了既能说明时钟成环问题，又能加深产品印象，我们选用如图5所示的微波环网作为示例进行讲解。

edatop.com

图5 微波组网实例

从微波环网的节点A到节点D，均为节点微波设备NR8250，为了保证业务传输的正确性，需要进行整网时钟同步。如果我们配置如下同步模式：

• D2同步到D1，D1同步到C2，C2同步到C1，C1同步到B2，B2同步到B1，B1同步到A2，A2同步到A1，而A1又同步到D2，那么我们就会发现整个环网的时钟形成了一个环，而时钟成环会导致时钟频率漂移，最终导致整个环网的时钟超出精度范围；
• D2同步到D1，D1同步到C2，C2同步到C1，C1同步到B2，B2同步到B1，B1同步到A2，A2同步到A1，而A1同步到光网络的线路侧或者同步到NR8250的本地晶振，那么整个环网的时钟将被隔离开，不会成环。

所以，在配置时钟的时候，千万要检查一下时钟是否成环。可以通过以下方法检查时钟是否成环：几跳设备中，特别是环网组网设备，主站点的时钟源必须是独立时钟源，即不能是空口提取出来的时钟（此时钟来自上一跳设备）。独立时钟源包括：设备自由振荡的时钟、GPS、BITS、从非空口业务中提取的时钟等。
