车载终端的GPS卫星定位原理

车载终端设备是GPS车辆监控管理系统的前端设备，安装在被监控的车辆上。车载终端还可以隐秘地安装在各种车辆内，同时与车辆本身的油路、电路、门磁及车上的防盗器相连，可对车辆进行全方位的掌控。

车载终端设备主要由GPS接收机，GSM/GPRS收发模块，主控制模块及汽车防盗器、外接探头等各种外接设备组成。

GPS模块接收卫星的定位信号运算出自身的位置（经度、纬度、高度）、时间和运动状态（速度、航向），每秒1次送给单片机并存储，以便随时提供定位信息。MCU单片机控制整个车载台的协调工作。GSM/GPRS模块负责无线的收发传输。FSK部分负责对数据的调制解调，接收中心的指令数据和发射车载台的报警等信息。

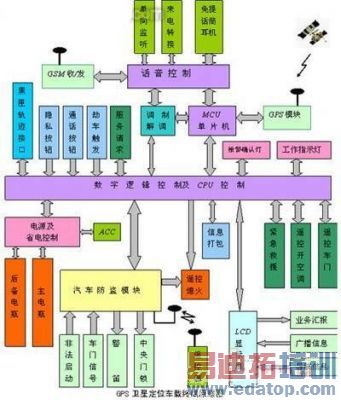

以下为其工作原理方框图：

edatop.com

工作原理方框图

话音控制部分用于控制免提话筒耳机，监听MIC，FSK调制解调信号的缓冲，放大，匹配，转换等功能。数字逻辑控制部分用于各种输入，输出的电平，脉冲信号的缓冲与驱动。电源及省电控制部分用于对汽车电平与后备电平的自动切换，稳压滤波并通过车匙及报警器的触发控制睡眠与苏醒。汽车防盗器部分负责对各探头的采集分析完成盗车报警的所有功能。双控熄火/断油路控制器受控于监控中心及汽车报警器。
