IP微波助力光网成环

录入:edatop.com    点击:

光传输网是电信业务的最主要的承载网络,是确保整个电信网络可靠运行的基础设施,光传输网的安全性规划对确保业务承载质量会产生深远的影响。为保证光纤网络的稳定可靠,以成环的拓扑方式建设光传输网是确保网络安全的重要手段,中国移动、中国电信和中国联通三大运营商都对各自光传输网的成环率提出了明确的建设和考核要求。实际上,由于地理条件限制、建设工期、投资收益等多种原因,光网成环保护建设常常面临着诸多限制。

光网补环两大主要问题

首先是假成环,物理上同路由光纤组成逻辑环网,一旦光缆受损,两纤多数会同时中断,造成实际上的保护失效。

光网假成环示意

edatop.com

图一 光网假成环示意

其次,在高山、大河、城市密集高楼等地区,受地形条件限制,用于补环的光纤铺设难度很大,工期长,建设成本高昂。此时常常选择传统微波用于光网补环链路,可以克服地形的限制。但传统的TDM微波带宽低、缺乏保护,以及不支持分组,缺陷明显。

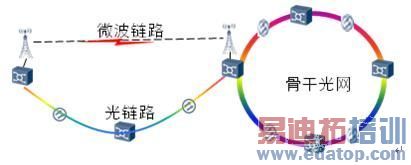

微波链路用于光网补环

edatop.com

图二 微波链路用于光网补环

据统计,我国当前约有30%的光传输网络仍为长链型或者假成环拓扑,网络故障或中断的风险很高,随着移动宽带、FTTx等大量业务承载需求的不断增加,成环问题亟待解决。

IP微波是有效解决光网补环的极佳方案

新一代IP微波以其大容量传输容量,强大的TDM/IP业务双平面处理能力,丰富的保护协议,以及高效快捷的网络化部署特点,成为光纤资源缺乏地区快速提高光网成环率的极佳方案:

1、 Gbps级大容量传输

IP微波支持512QAM和1024QAM的更高调制模式,配合空口链路聚合或深度以太帧头压缩技术,使常规微波单载频传输容量达到1Gbps级别,突破了传统TDM微波E1/STM-1容量的限制,能够满足FE/GE/STM-4等大带宽链路成环补网的带宽要求。
2、 完善的SDH保护特性

IP微波提供SDH开销透传功能,可以与现有MSTP光网络组成光+微波的复用段保护环;IP微波同时也支持ITU-T G.841的SNCP协议,可与现有光网络组成SNCP业务环实现子网连接保护。

3、 强大的分组传输特性

光传输网已经逐步从MSTP演进到以IP业务承载为主的分组传输网,IP微波凭借强大的分组业务处理和传输能力突破了TDM微波的应用局限,不仅提供大容量的Native以太业务处理,更能支持MPLS业务的封装和处理,支持以太环网保护(ERPS)和MPLS APS保护,可与分组光网络无缝组成纯分组业务保护环。

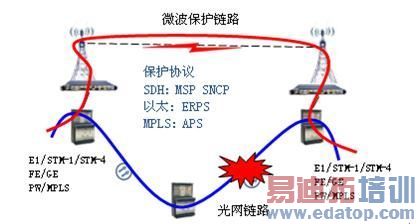

IP微波支持多种业务和保护协议成环

edatop.com

图三 IP微波支持多种业务和保护协议成环

4、 网络化微波灵活组网

由于IP微波具备了光传输网设备的几乎所有特性,能够与光设备在业务配置、设备管理和维护方面无缝融合,实现任意拓扑的统一组网和网管,极大降低了运营商的运维成本,使光网补网的建设和管理更加集中高效。

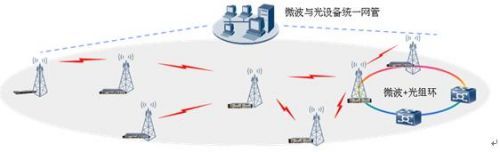

微波与光设备的统一组网和管理

edatop.com

图四 微波与光设备的统一组网和管理

IP微波在光网补环建设中得到成功应用

随着国内光纤网络的逐步发展,IP微波在运营商众多的光网补网工程得到了广泛的应用。以某省移动公司为例,在该地区采用IP微波设备为三个不同地理环境的光纤网补网,充分发挥了IP微波良好的多业务接入、多速率适配以及统一网管的优势,快速低成本地完成了光网补环工程,确保了重要光网链路的稳定可靠运行。

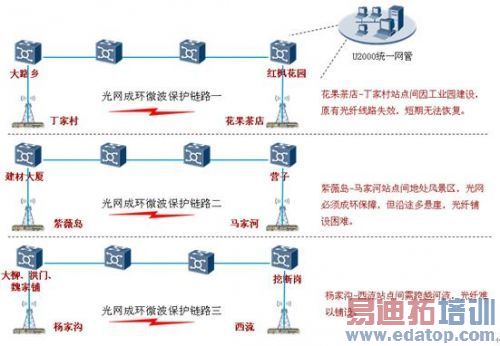

IP微波光网补环建设实例

edatop.com

图五 IP微波光网补环建设实例

国内光传输网络正在向更高效、更智能和更坚强的方向发展,IP微波以其强大的业务处理能力和完善的保护机制,在光纤缺位的网络作为“无线光纤”与光传送网无缝融合,成为光网成环工程实施的最重要支撑手段之一,必将在更大范围内获得更为广泛的应用。
