现代应急通信的新利器-IP微波

录入:edatop.com    点击:

应急通信是指在国家和社会出现自然灾害、突发公共事件、大型集会等突发紧急情况或重大事件时,综合利用各种通信资源,保障救援、紧急救助和必要通信所需的通信手段和方法。应急通信系统须提供及时有效的应急通信保障,包括语音、传真等窄带通信业务,以及突发事件现场实时影像、指挥管理视频等大带宽信息的实时、高效的传送。对于进入IP化和宽带多业务时代的移动网等公共通信系统来说,应急保障更需要强大的业务疏导、链路保护、路由备份等功能,这需要应急通信系统具备高效、智能和易管理的重要特性。

微波通信具有部署快捷、安装灵活、设备紧凑、转运方便等优势,成为国家应急通信常用的地面大容量无线传输系统。传统的点对点PDH/SDH微波由于传输效率低、业务种类单一、设备管理复杂等缺点,无法适应日益增长的综合宽带通信业务应急保障需求。新型IP微波凭借面向IP的丰富空口业务类型、灵活高效的自适应调制特性、G比特级的大带宽传输、多方向网络化及可靠的端到端业务管理等优势,成为新一代地面无线应急通信系统的新宠。

丰富的空口业务类型支持多种应急业务高效传送

IP微波在业务接入、处理和空口帧结构方面全面支持IP分组化业务,同时对PDH、SDH等传统TDM业务也进行了很好的兼容。IP微波中频系统内置了完善的TDM交叉矩阵和IP分组交换单元,提供E1、STM-1、STM-4、ATM、FE、GE等多种业务接口,支持对TDM和以太业务的原生处理,也支持对所有业务的伪线封装和MPLS传输管理。IP微波还提供了完善的端到端QoS保障机制,以适应宽带业务对业务质量精细化保证的需求。

edatop.com

图一 IP微波支持丰富的空口业务类型

灵活的自适应调制提升多变环境下的传送效率

新型IP微波应用了空口自适应调制技术(Adaptive Modulation),能够根据天气导致的空口环境的变化,无损地自动调整调制级别。配合多级QoS管理机制,在天气条件许可时使用最高调制模式,满足更多更高带宽业务的传输需要;一旦天气条件恶劣,调制级别自动下调,优先保证高优先级的业务如语音、重要数据等的传输链路不被中断,待天气转好后再恢复回高调模式,极大地提高了应急微波系统的频谱效率和应用范围,降低了链路规划和设计难度。

edatop.com

图二 自适应调制确保业务传输灵活可靠

吉比特级大带宽满足大容量应急通信需求

微波系统面临着越来越多的IP分组业务传输,为充分利用频率资源和调制模式,尽可能多提高系统吞吐率,业界领先的IP微波厂家均提供了高效的二层/ 三层以太帧头压缩技术,特别是对分组业务流中大量存在的短包业务,经过深度帧头压缩能够显著提升吞吐效率,单载频的最大吞吐量可从400Mbps提高到 1Gbps,可充分满足各类应急指挥平台和无线基站的的应急大宽带业务传输需求。

edatop.com

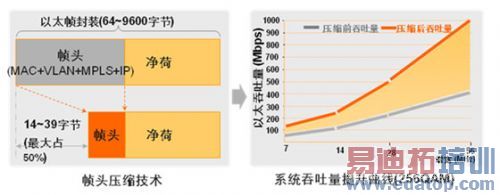

图三 深度帧头压缩技术显著提升系统吞吐量

多方向、网络化简化现场部署和管理

由于应急通信保障和抢险指挥现场的特殊性,应急通信系统投入使用时往往涉及多点多方向的部署和管理需求,IP微波在增大带宽、支持多种业务的基础上,更融合了丰富的网络特性。网络化的IP微波盒式设备集成度高(5U以下),单台节点支持多达十几个方向的宽带微波链路。同时,设备内置有大容量的交叉/交换矩阵,能够支持多种类、海量业务的无阻塞上下和交叉/交换。除此之外,IP微波还能与光设备无缝融合,支持任意组网的保护拓扑,配合统一的网管平台进行端到端业务分发、管理和保护,使微波实现“无线光网”的功能,极大地提高了应急通信系统的易部署性和易管理性。

edatop.com

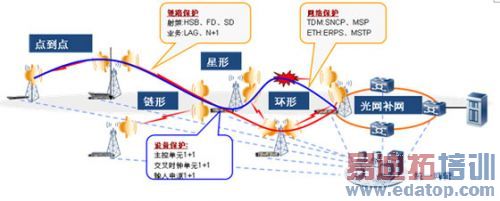

图四 IP微波支持任意拓扑的统一组网

未来的IP微波技术还将向着更大带宽、更高可靠、更多特性和更加节能轻巧方向发展,512QAM/1024QAM高调技术、E-BAND毫米波频段以及中射频一体化的全室外产品等下一代微波通信技术和设备形态正逐渐进入实用化阶段,这为今后IP微波拓展更广阔的应用途径奠定了基础。

目前我国正在大力打造包括微波、卫星系统、数字集群指挥调度系统等技术在内,具有移动综合应变能力的多元化应急通信保障平台。IP微波不仅在紧急情况下能直接担负业务接入和传输使命,同时可以成为上述各类应用保障通信设备必要时的中继接力系统,以其接口丰富、大带宽、高可靠、网络化、易部署和管理的优势,成为整个应急通信系统中不可或缺的重要组成部分。
