基于电路板选择的射频计的热管理方案

录入:edatop.com    点击:
在所有其它测试条件相同的情况下,我们对Rogers RO4003C层压板和采用1盎司ED铜和2盎司ED铜的RT/duroid 6035HTC层压板作了进一步测试。该测试揭示了非常有趣的铜表面影响力的结果。当测试频率为800MHz(图4),所有三种层压板相对环境温度的温升达到+80℃时,采用2盎司ED铜的RO4003C层压板所需的功率约为280W,采用2盎司ED铜的RT/duroid 6035HTC所需功率约为700W,采用1盎司铜的RT/duroid 6035HTC所需功率接近800W。当测试频率为2GHz(图5)、温升相同的条件下,RO4003C的功率处理能力下降至约140W,采用2盎司铜的RT/duroid 6035HTC的功率处理能力约380W,而采用1盎司铜的RT/duroid 6035HTC的功率处理能力超过400W。采用1盎司铜的RT/duroid 6035HTC的性能超过更厚覆层的相同电介质的原因是,前者具有更光滑的铜表面(因而具有更小的插损)。

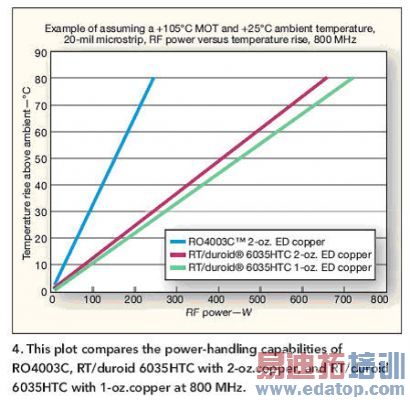

图4:这张图对采用2盎司铜的RO4003C、RT/duroid 6035HTC和采用1盎司铜的RT/duroid 6035HTC工作在800MHz时的功率处理能力进行了比较。

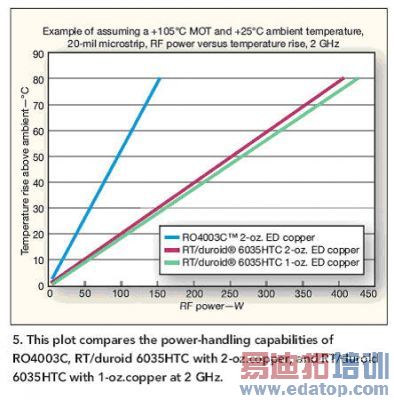

图5:这张图对采用2盎司铜的RO4003C、RT/duroid 6035HTC和采用1盎司铜的RT/duroid 6035HTC工作在2GHz时的功率处理能力进行了比较。

上述这些测试表明,所有PCB材料在处理高射频功率电平时都会发生温升。但不同材料、甚至不同的覆铜层都会影响电路的功率处理能力。如果为了确保PCB层压板和高频设计具有较长的工作寿命而考虑保守的MOT参数,那么在材料选择时,应该把低损耗、高热导率和稳定的机械温度特性考虑在内。
