采用CMRC结构的Ka波段 四次谐波混频器设计

1 引言

毫米波混频器是毫米波通信、测量、雷达、电子对抗等系统中不可缺少的关键部件。当系统使用频率进入毫米波频段后，对应的基波混频器的本振源制作难度较大，成本较高。从降低成本、利用现有成熟技术的角度考虑，采用谐波混频可以降低本振的工作频率，而且可得到相当于基波平衡混频器的噪声性能，在毫米波频段被广泛应用。

2 谐波混频器原理

谐波混频主要是利用二极管的非线性得到本振的n(2，4，6……)次谐波和射频混频，再由匹配电路，滤波电路选出所需中频。通常采用反向并联二极管对，使输出电路中，射频只与本振的偶次谐波混频，谐波成分比单管混频减少一半，而幅度却比单管大一倍。奇次本振只在管对内部，输出电路中没有本振的奇次谐波，这样既简化了电路，减少了噪声，同时大大降低了变频损耗。整体原理框图如下：

图1 谐波混频原理框图

3 紧凑微波谐振单元(CMRC)滤波器

低通滤波器是现代通信系统中的关键部分，传统微带低通滤波器采用高低阻抗线或开路线结构，受传输线最高阻抗的限制，它们阻带窄，寄生通带影响大。针对这些缺点，现代微带低通滤波器着重研究光子带隙(PBG)或缺陷地(DGS)两种结构，通过这些结构具有的等效电容和等效电感，实现了非常高的阻抗，从而大大提高了滤波器的性能，同时还具有宽带阻和慢波特性。

根据传输线理论，无耗线的波速

，L、C是单位长度的分布串联电感、分布并联电容。通过增大L、C就能减小波速v，得到慢波特性。

对于慢波结构，频率f变化时，由于波速v较小，波长λ相对变化小，对结构的影响小。另一方面，对于同一频率，慢波结构的波长λ小，则相应的结构尺寸也小。CMRC低通滤波器的几何结构如图2：

图2 CMRC低通滤波器

它包括两端50欧匹配线，中间一根长水平传输线，八根水平耦合线和四根垂直补偿线，这些细线大大增强了电感，而平行线之间的缝隙又增大了传输线的电容。电容电感的增加使得这个结构具有慢波特性，而且这些各种不同的电容电感产生了多个传输零点，使得电路具有宽阻带的效果。等效电路如图3。

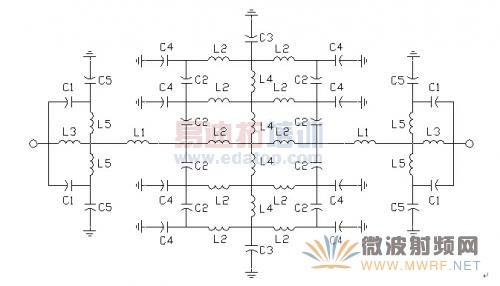

图3 CMRC滤波器等效电路

这里电感L1、L2、L3代表横向细微带，L4、L5代表纵向细微带。电容C1、C2表示微带线之间的耦合电容，C3、C4、C5表示微带与地之间的电容。

4 电路设计及仿真

本设计采用RT/duroid 5880 高频基片，基片厚0.254mm，介电常数2.2。它采用增强型聚四氟乙烯材料，具有低损耗、低吸湿、同向性、频率一致性以及良好的抗腐蚀性，广泛应用于毫米波电路设计。二极管选用DMK2308是砷化镓肖特基反向并联二极管管对，它主要应用于20～100GHz，具有低结电容和低串联电阻。

射频中心频率freq_RF=37.5GHz，射频功率P_RF=-10dBm;本振中心频率freq_LO=9.6GHz，本振功率P_LO=10dBm。

4.1 波导-微带过渡设计

目前常用的波导-微带过渡结构有：阶梯脊波导过渡、鳍线过渡、耦合探针过渡等。它们带宽都较宽(10%～20%带宽内回波损耗在15dB以下)，插入损耗小。阶梯脊波导过渡加工复杂;耦合探针过渡波导出口方向与电路平行，不满足很多系统的结构要求;鳍线过渡可视为准平面结构，直接印刷在基片上，简单方便。本文就是采用双面鮨线过渡结构，如图4：

图4 波导～微带鮨线过渡

渐变方式采用余弦平方结构：

这里W(z)是渐变线宽，b是波导窄边宽度(3.556mm)，w是50欧微带线宽度(0.76mm)，L是渐变段总长(13mm)。图中右下方的120度金属弧块是为了降低谐振频率，确保其落在有用通带之外。上下两边的通孔条带是为了阻断纵向电流，减小通带损耗。三维电磁场仿真软件HFSS仿真结果如图5：

圆弧块使鳍线过渡的谐振点落在30GHz以下，确保其偏离有用频段34GHz～40GHz。在30GHz～40GHz带宽内，鳍线过渡段插入损耗小于0.15dB，回波损耗在20dB左右，使射频信号由波导几乎无损耗的过渡到微带部分。

图5 波导-微带过渡

4.2 中频低通滤波器设计

对于中频输出端，应该通中频IF(=4*LO-RF=900MHz)。主要阻止本振(9.6GHz)、射频(37.5GHz)、本振奇次谐波(3LO=28.8GHz、5LO=48GHz)、射频与偶次本振的谐波(RF-2LO=18.3GHz)。

为了更好的实现上面的要求，这里选用了两个CMRC级联的形式，如图6

图6 两级CMRC中频端滤波器

第一级中间窄带长度选7.6mm，它在9.6GHz处有20dB的抑制。第二级中间窄带长度选2.6mm，它对15GHz～100GHz的频率都有比较好的抑制。级联后HFSS仿真结果如图7

图7 中频端滤波器仿真结果

级联后过渡带更加陡峭，对要求阻断的频点有了更好的抑制。与传统高低阻抗滤波器相比，尺寸减小了15mm，对28.8GHz、37.5GHz更多抑制了20dB左右。而且高低阻抗线设计的滤波器在0～50GHz范围内约有3、4个寄生通带，影响了整个系统的带宽，而本设计完全消除了这些寄生通带。

4.3 本振滤波器设计

在本振输入端，应该通本振(9.6GHz)，阻射频(37.5GHz)、本振奇次谐波(3LO=28.8GHz、5LO=48GHz)、射频与偶次本振的谐波(RF-2LO=18.3GHz)。

同中频低通滤波器设计类似，也采用两个CMRC级联形式，其中一级长度也选2.6mm，二级长度选1.6mm，级联后HFSS仿真结果如下：

图8 本振端滤波器仿真结果

它对20GHz以后的频率都有了20dB以上的抑制，很好满足了设计的要求。

5 整体电路设计

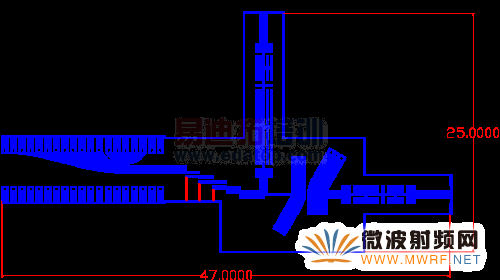

最后，经过优化设计的整体电路如图9。电路左侧为射频输入，右侧为本振输入，中频由上端输出。

图9 整体电路加工图

结合HFSS和ADS，仿真得变频损耗随射频输入频率变化结果如图10：

图10 Ka波段四次谐波混频器变频损耗

由图可见，15dB以下变频损耗带宽约有4.5GHz，最低变频损耗为7.2dB。

6 总结

本文介绍了谐波混频器的基本原理，分析了CMRC结构的慢波、宽带阻特性，据此设计出一种性能良好的Ka波段宽频带四次谐波混频器。变频损耗在15dB以内的带宽有4.5GHz。在射频频率37.5GHz，本振功率10dBm，中频频率900MHz时，变频损耗为7.2dB。实验研究工作正在进行中。
