10G以太网标准化的最新进展和未来发展趋势分析

录入:edatop.com     点击:

本文介绍了10Gbps以太网的最新发展以及10GBASE-LRM开发中的技术挑战、解决方案、草议规范和时限,并深入探讨了10G以太网标准未来的发展趋势。

10G以太网(IEEE 802.3ae)在2002年完成了标准化的初始阶段。10G以太网标准化第一阶段规定了10GBASE-LR/ER/SR和LX4光学端口,当初要求采用这些端口以满足10G以太网早期市场采用者的需求。但是,为面向更广阔的市场,10G以太网开始了标准化的第二阶段和第三阶段。第二阶段面向的是基于铜缆的低成本10G以太网。这一阶段始于2002年,开发10GBASE-CX4(针对机房中的设备间互连)和10GBASE-T(交换机到桌面互连)标准。现在10GBASE-CX4已经完成,预计10GBASE-T将在2006年完成。第三阶段需要开发新型的低成本(大批量)、低功率、小型化、通用的多模光纤端口类型,称为10GBASE-LRM。10GBASE-LRM支持传统类型和新型多模光纤。

10GBASE-LRM概述

目前,已有两种10GE端口支持多模光纤,即10GBASE-SR和10GBASE-LX4。为什么IEEE 802.3创建另一种多模光纤端口类型10GBASE-LRM?部分原因如下:

1. 只有安装新型高带宽OM3(50um纤芯)多模光纤,10GBASE-SR才能支持300米的距离。在通常安装的带宽较低的多模光纤OM1(62μm纤芯)和OM2(50μm纤芯)上,10GBASE-SR只能用于机房中的设备间互连。

2. 10GBASE-LX4是一种昂贵的波分复用解决方案。对于早期市场,它是一种具有鲁棒性的解决方案。但是,从根本上讲,它不能满足成熟市场的要求,即低成本、大批量、低功率和小型化。

3. OM1和OM2光纤的安装数量庞大,而且正在不断增长,其要求真正经济的10G以太网解决方案。参见图1。

因此,IEEE

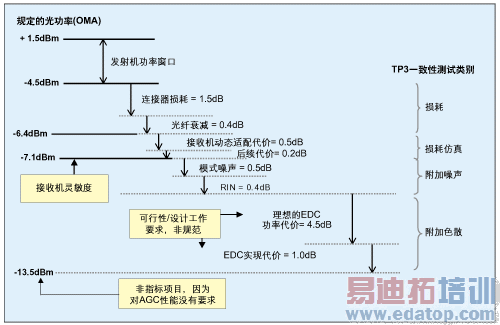

图1: 10GBASE-LRM确定
链路预算的方法图。

802.3授权开发了10GBASE-LRM,此单波长的串行传输规范兼容低成本、低功率和小型化光端口,支持超过220米链路长度的已安装多模光纤。

10GBASE-LRM委员会的目标如下:
1. 利用现有的10G以太网串行LAN PHY编码子层;
2. 支持好于或等于10-12的误码率;
3. 支持62.5μm纤芯的多模光纤:160/500MHz-km和200/500MHz-km(OM1);
4. 支持50μm纤芯的多模光纤:400/400MHz-km, 500/500MHz-km(OM2)和1,500/500MHz-km(OM3)。
5. 提供一个物理层规范,支持下述链路长度:在已安装的500MHz.km多模光纤上最低支持220米的链路,在选定的多模光纤上最低支持300米的链路。
10GBASE-LRM委员会预计将在已安装的OM1和OM2多模光纤上实现300米的链路距离。

在已有的低带宽光纤上实现10GBASE-LRM的挑战

在已安装的多模光纤上,实现10GBASE-LRM,必须克服某些特定的技术挑战。这些挑战包括:
1.非常低的光纤带宽规范 - 在此规范极限上,没有为10Gbps串行NRZ传输提供足够的带宽;
2.带宽和脉冲响应的光纤到光纤统计分布是非常宽的对数正态分布:低带宽的光纤占了很大比重,但同时高带宽的光纤也占了很大比重;
3.对特定光纤链路,静态脉冲响应与激光的发射、连接器以及链路长度相关;
4.对特定光纤链路,脉冲响应随着光纤的机械扰动而变化;
5.常见的噪声可能引起传输问题;

10GBASE-LRM委员会中,许多光纤领域、电均衡领域和光收发一体模块设计领域的专家研究了这些问题。委员会现在已经从实践和理论上全面了解这些问题,并开发出解决这些问题的模型或工程设计规则。下面是部分研究结果:

1. 委员会已经为多模光纤开发了两种统计模型:由5000个用例组成的Monte-Carlo集合及108光纤集合,其中后者把重点放在大约最坏的5%范围内的光纤上。这些模型扩展了千兆位以太网和OM3光纤规范制订过程中开发的模型。

2. 所有非均衡的IEEE 802和光纤通道激光器标准一直采用模式噪声模型,这一模型已经被更新,使其更加准确,并包括了均衡效应。 3. 委员会已经掌握了光纤由机械扰动而导致的脉冲响应变化,并制订了简单的设计程序,以实现规范开发。

为实现功率预算规范,已经协商确定了理想均衡器使用的一个品质因子,称为PIE_D3。PIE_D是为了保证均衡器正常的性能而必须分配的最小光功率。

10GBASE-LRM基础技术

为实现IEEE 802.3确立的10GBASE-LRM目标,解决已安装光纤提出的挑战,10GBASE-LRM委员会已经选择下述基础技术方案:

1. 串行、基带、NRZ传输,使用一个激光器,降低发射机的成本。
2. 在1300nm波长窗口内运行,提高已安装的光纤的带宽潜力。

图2:安捷伦在ECOC 2004上演示的
10GBASE-LRM技术的示意图。

3. 激光调模发射(Conditioned launch)到多模光纤中(可能会通过千兆位以太网开发的调模跳线(patch cord)实现,10GBASE-LX4也使用这种跳线)。此技术同时稳定及最大化了光纤的带宽潜力。
4. 具有自动增益控制(AGC)功能的线性光学接收机。这降低了失真,把信号电平置于正确的电均衡范围内。 5. 电均衡,补偿光纤带宽不足,恢复信号。

10GBASE-LRM规范的主要方面

1. 光功率预算

相对没采用均衡技术链路而言,采用均衡技术链路的功率预算较为复杂。这是由于有多种电子技术可以恢复信号,每种技术性能不同;为实现某技术地适当的性能,必须满足一定光功率输入,而此输入光功率水平又与采用的技术相关。因此,委员会必须为均衡器选择制定性能指标。目前已经达成一致,这一性能指标是由理想的、复杂程度无穷大的判定反馈均衡器(DFE)带来的噪声增强系数。这一性能指标一直称为“理想均衡器的代价”(PIE_D)。这并不意味着在实际实现方案中必须采用DFE结构。目前,最低性能水平采用4.5dB的PIE_D。但是,PIE_D并不适用于理想的平衡器,因此进行了额外的光学功率预算分配,以支持实现效果,其中对动态适配是0.7dB,对交互代价是0.2dB,对其它实现代价是1dB。

图2说明了10GBASE-LRM4目前确定光功率预算的方法。规范的功率水平在图中用黑色表示。所有其它功率水平(用虚线表示)用于预算的制定,并不是10GBASE-LRM规范的一部分。

2. 一致性测试

委员会对现行的10G以太网一致性测试方案进行了增加,来包括有均衡链路的新特性。新规范充分利用了已有的测试方案。例如,发射机一致性测试可能会与当前的10G测试非常类似。但是,接收机灵敏度测试将明显变化,至少要包括下面的部分功能:

噪声源,仿真RIN和模式噪声:因为均衡器可能会增强这些噪声。信道仿真:测试均衡器能够实际均衡边角情况信道。信道变化:检查均衡器能够动态适应信道。

10GBASE-LRM项目时限

10GBASE-LRM在2003年11月引起关注。IEEE 802.3aq项目于2004年5月被正式批准为标准项目。预计该项目将在2005年底完成。目前正在审核草议的D0.2规范,项目正在处于规划过程中。

10GBASE-LRM技术演示

市场上已经出现构建10GBASE-LRM光学收发机所需的技术,因此可以进行原型技术演示。图3是安捷伦在ECOC 2004上展示的10GBASE-LRM演示系统。原型采用XENPAK收发机的形式。本图还显示了300米光纤的脉冲响应图、均衡器输入的10G以太网信号眼图以及均衡器输出到判决电路的眼图。

本文小结

本文回顾了10G以太网标准开发的三个阶段。10GBASE-LRM将完善10G以太网标准开发工作。目前尚不清楚下一个以太网速率将为多少:人们不时在讨论40Gbps和100Gbps。然而可能速度本身并不是驱动因素,人们正在研究包括骨干网中的以太网、拥塞管理、家庭以太网以及以太网供电的升级版本等技术和应用,这些有可能成为推动因素。


安捷伦科技有限公司光纤产品事业部
