条码技术详解

直到1949年的专利文献中才第一次有了Norm Woodland和Bernard Silver发明的全方位条码符号的记载，而这之前的专利文献中始终没有条码技术的记录，也没有投入实际应用的先例。Norm Woodland和Bemard Silver的想法是利用Kermode和Young的垂直的“条”和“空，’－，并使之弯曲成环状，非常像射箭的靶子。这样扫描器通过扫描图形的中心，能够对条码符号解码，不管条码符号方向的朝向。

20世纪70年代，美国在电子元件和激光成本都降低的情况下，条码的应用越来越经济。首先在食品零售业中开始应用条码，取得了成功。美国于1971年成立了“标准码委员会”(UCC），它们负责找出一种快捷、简单、准确的条码标识。

条形码的发明应该归功于IBM公司的高级技术专家伍兰德先生和他所领导的研究小组。他们向该委员会递交了一份现在我们能够得以普遍使用的条形码的试验报告。委员会于1972年作出决定，将IBM公司推荐的通用产品代码UPC (Universal Product Code)作为统一的商品标识码，从而使千姿百态的商品有了统一的识别标准。

1977年欧洲成立欧洲物品编码中心EAN,并在UPC码的基础上开发出了EAN码。到1981年，该组织的国际地位确定，改名为国际物品编码中心。

后来80年代，条码应用需要在更小的空间存储更多的信息，发展到90年代相继出现多种高容量条形码--CODE 49, PBF 417。

2、条码技术在我国的应用现状和发展前景

我国条码技术的研究始于20世纪70年代。当时的主要工作是学习和跟踪世界先进技术。随着计算机应用技术的普及，80年代末，条码技术在我国的邮电、仓储、图书管理及生产过程的自动控制等领域开始得到初步应用。由于我国条码工作起步晚，人们对条码技术缺乏认识，在某些方面条码技术的应用还比较混乱。如图书馆的借阅管理系统，条码技术的应用虽然大大方便了读者，提高了图书借阅效率和管理水平，但由于各图书馆所选条码码制没有统一，势必影响将来的联网和实现馆际互借。还有的领域采用非标准条码，给扫描设备的配置造成困难，甚至影响国际交流。

在物流领域应用条码技术也曾走过一些弯路。当时我国尚未加入国际物品编码协会，有些出口企业盲目使用外商提供的条码标志，加入了别国的条码系统，影响了我国商品条码系统的建立。为此，国家技术监督局曾专门发出通知，要求在我国工商行政主管部门登记的企业，未经允许不得加入别国或地区的商品条码系统。

虽然很多出口商品已采用条码标志，满足了外贸出口的急需，增强了产品的出口创汇能力，内销商品的生产企业也已开始申请使用条码标志，但总的来看，商品条码的普及率还很低，影响了国内商店自动化的发展。由于对条码技术缺乏认识，有些企业虽己申请了厂商代码，但条码的使用仅停留在商品（甚至只在外贸商品）采用条码标志，在库存管理和生产过程控制方面没有充分利用条码技术。条码标志的使用和质量控制也存在一些问题，有些不符合规范的条码标志进入了流通领域，给扫描器的识读带来困难，甚至出现外商退货现象。

因此，宣传条码知识，加强条码技术培训，增强人们的条码意识，整顿我国使用条码技术的混乱局面，使条码这一新的信息技术能更好地为我国的经济建设服务已成为当务之急。

1991年4月，中国物品编码中心代表我国加入了国际物品编码协会EAN，为全面开展

我国的条码工作创造了有利条件。中国商品条码系统成员数量迅速增加，到1996年12月31日，我国已有27122家企业申请注册了厂商代码。我国商店POS系统的建立也己拉开了序幕。尤其是1996年初投入使用的北京西单商场POS系统，标志着我国条码工作进入了一个新的历史阶段。

8.1.4商品条码

1.商品代码与商品条码

商品编码是指用一组阿拉伯数字标识商品的过程，这组数字称为代码。商品编码与商品条码是两个不同的概念。商品代码是代表商品的数字信息，而商品条码是表示这一信息的符号。在商品条码工作中，要制作商品条码符号，首先必须给商品编一个数字代码。

商品条码的代码是按照国际物品编码协会（EAN）统一规定的规则编制的，分为标准版和缩短版两种。标准版商品条码的代码由13位阿拉伯数字组成，简称EAN-1,3码。缩短版商品条码的代码由8位数字组成，简称EAN-8码。EAN-13码和EAN-8码的前3位数字叫“前缀码”，是用于标识EAN成员的代码，由EAN统一管理和分配，不同的国家或地区．有不同的前缀码。中国的前缀码目前有三个：690, 691, 6920

2.商品编码原则

（1)惟一性

惟一性是指商品项目与其标识代码一一对应，即一个商品项目只有一个代码，一个代码只标识同一商品项目。商品项目代码一旦确定，永不改变，即使该商品停止生产、停止供应了，在一段时间内（有些国家规定为3年）也不得将该代码分配给其他商品项目。

(2）无含义

无含义代码是指代码数字本身及其位置不表示商品的任何特定信息。在EAN及UPC系统中，商品编码仅仅是一种识别商品的手段，而不是商品分类的手段。无含义使商品编码具有简单、灵活、可靠、充分利用代码容量、生命力强等优点，这种编码方法尤其适合于较大的商品系统。

（3）永久性

产品代码一经分配，就不再更改，并且是终身的。当此种产品不再生产时，其对应的产品代码只能搁置起来，不得重复起用再分配给其他的商品。

3.商品条码的编码结构简介

（1)标准版商品条码的结构

标准版商品条码所表示的代码由13位数字组成，其结构如下：

结构一：X13X12XIIX10X9X8X7 X6X5X4X3X- XI

左侧数据符右侧数据符

其中：X13 ... X7:表示厂商识别代码；X6... X2:表示商品项目代码；XI:校验码。

结构二：’X13X12XIIXIOX9X8X7X6 X5X4X3X- XI

左侧数据符右侧数据符

其中：X13... X6:表示厂商识别代码；X5... X2:表示商品项目代码；XI:校验码。

当X13X12X11为690. 691时，其代码结构同结构一；当X13X12X11为692时，其代码结构同结构二。

注意：X 13X 12X, I是由国际物品编码协会（EAN）统一分配给各国或地区编码组织的前缀码。它与原产地是不同的概念，不能视为原产地代码。目前，EAN已将690, 691, 692分配给中国物品编码中心使用，今后，EAN还将根据中国物品编码中心的申请，陆续分配X13X12XI I三位前缀码。商品项目代码由厂商自行分配。

校验码计算参见GB 12904《通用商品条码》国家标准规定的方法。

(2)缩短版商品条码由8位数字组成，其结构如下：

XsX7 X6 X5X4X3X2 XI

左侧数据符右侧数据符

其中：X8X7X6:其含义同标准版商品条码的X13X(2X11; X5X4X3X2:表示商品项目代码，由EAN编码组织统一分配。在我国，由中国物品编码中心统一分配；X，：校验码。计算时，需在缩短版商品条码代码前加5个49010,然后按标准版商品条码校验的计算方法计算。

注意：当标准版商品条码所占面积超过商品包装面积或者占标签可印刷面积的四分之一时，可使用缩短码。

（3)标准版商品条码的符号

表示13位数字的EAN条码（EAN-13）称为标准版的EAN条码，其符号如图7-1所示。

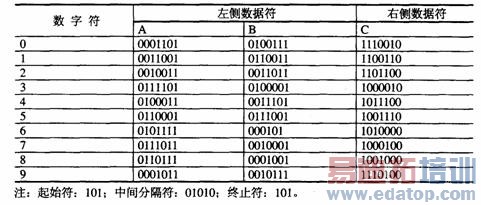

商品条码标签由左侧空白区、起始符、左侧数据符、中间分隔符、左侧数据符、校验符、终止符、右侧空白区构成。各区的宽度如表7.1所示，商品编码条码符号的对应规则如表7.2所示（表中的“o”和“1”分别表示具有一个模块宽度的“空”和“条”）。

表7.1标准片商品条码符号宽度（一个模块的宽度为0.33mm )

注：起始符：101：中间分隔符：O10ro；终止符：101。

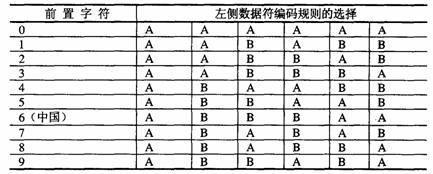

表7.2中左侧数据的编码方式有两种A和B,要根据前置码X13选其中一种，选择规则如表7.3所示。

表左侧数据符选取规则

（4)缩短版EAN条码符号

表示8位数字的EAN条码(EAN-8)称为缩短版EAN条码，其符号如图7-2所示。

标签符号宽度如表7.4所示。

说明：在EAN标准版中，前置符不用条码符表示．在缩短版中前置符包括在左侧数据符中，用条码符表示并且左侧数据符均用表7.2的A组编码规则，右侧数据符均用表7.3的B组编码规则。

表7.4缩短版商品条码符号宽度（一个模块的宽度为0.33mm）

8.1.5物流条码

1.物流条码概念

为了实现以最少的投入获得最大的经济效益，就要使物流过程快速、合理、消耗低，需要将物流、商流、信息流综合地考虑，发挥物流系统的功能效用。物流条码可以使我们更好地实现这一目标。条码是由一组规则的条、空及对应字符组成的标记，用以表示一定的信息。物流条码则是物流过程中用以标识具体实物的一种特殊代码，它是由一组黑白相间的条、空组成的图形，利用识读设备可以实现自动识别、自动数据采集。在商品从生产厂家到运输、交换，整个物流过程中都可以通过物流条码来实现数据共享，使信息的传递更加方便、快捷、准确，提高整个物流系统的经济效益。

2．物流条码与商品条码的区别

当今通用商品条码已经普及，使商业管理实现了自动化，而物流条码却刚刚起步。物流条码与通用商品条码相比有许多不同之处，我们可以从以下几个方面加以比较：

(1)标志目标不同

通用商品条码是最终消费单元的惟一标志，它常常是单个商品的条码。消费单元是指通过零售渠道，直接销售给最终用户的商品包装单元；物流条码则是货运单元的惟一标志。货运单元是由若干消费单元组成稳定的和标准的产品集合，是收发货、运输、装卸、仓储等项物流业务所必需的一种商品包装单元，一般是多个商品的集合，也可以是多种商品的集合，应用于现代化的物流管理中。

(2）应用领域不同

通用商品条码用于零售业现代化的管理，在零售业的POS系统中通用商品条码印在单个商品上，可以实现商品的自动识别、自动寻址、自动结账，使零售业管理高度自动化和信息化；物流条码则是用于物流现代化的管理，贯穿于整个物流过程之中。产品从生产厂家生产出来，要经过包装、运输、仓储、分拣、配送等众多环节，才能到达零售商店，物流条码应用于这众多的环节之中，实现了对物品的跟踪和数据的共享。

(3）采用的码制不同

通用商品条码采用的是EAN/UPC码制，条码的长度固定，信息容量少；物流条码主要采用UCC/EAN-128条码(UCC: Unifonn Code Council Inc.“美国统一编码委员会”的缩写），条码的长度可变，信息容量多，且条码精度要求低，易于制作，容易推广。

(4）标准维护不同

通用商品条码己经实现了国际新标准，维护的要求比较低；物流条码是可变性条码，贸易伙伴根据贸易的具体需要而增减信息，而且随着国际贸易的发展，物流条码的内容需要不断地补充、丰富，因此，对物流条码的标准维护应该更加重视。

正是因为物流条码具有以上这些特点，才使其能够区别于通用商品条码，物流条码在物流领域的实施才具有可行性。通过对物流条码信息的收集、传递和反馈，从而提高整个物流系统的经济效益，这是我们研究物流条码的最终目的。

3．物流条码的标准体系

物流条码体系的涉及面广，相关标准很多，它的实施和标准化与物流系统的机械化、现代化、规范化和标准化有非常密切的关系。正因为物流条码体系的复杂性和广泛性，其建立与应用将是一个长期探索实践的过程。物流条码标准体系只是物流条码体系的一个组成部分，也是极其重要的一个组成部分。条码技术标准是对条码技术中重复性事物和概念所作的统一规定。它以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。

在国际贸易中，物流条码标准体系己基本成熟，并随着世界经济的发展而日趋完善。我国也已经制定出了许多相关标准一可以据此建立物流条码标准体系，但还有待进一步完善。

第一部分码制标准

条码的码制是指条码符号的类型，每种类型的条码符号都是由符合特定编码规则的条和空组合而成，都有固定的编码容量和条码字符集。虽然，现在正在使用的条码码制有很多种，但国际上公认的物流条码只有三种，即EAN-13码、交插二五码和UCC/EAN-128条码，这三种码制基本上可以满足物流条码体系的应用要求。

（1)通用商品条码

我国于1990年制定了《GB/T 12904-91:通用商品条码》国家标准。通用商品条码结构与国际物品编码协会推行的EAN码结构相同，其标准与国际标准是兼容的。物流条码应用的是EAN码制中的EAN-13码。EAN-13码是国际通用符号体系，它是一种定长、无含义的条码，没有自校验功能。

（2)交插二五条码

交插二五条码在仓储和物流管理中被广泛采用。1983年，交插二五条码完整的规范，被编入有关物资储运条码符号的美国国家标准ANSI MH10.8中。1997年，我国制定了《GB/T16829-1997:交插二五条码》国家标准，并于1998年3月开始实施。

交插二五码是一种连续、非定长、具有自校验功能，且条空都表示信息的双向条码。

(3)贸易单元128条码

我国制定的《GB/T 15429-94:贸易单元128条码》国家标准等效采用了UCC/EAN-128条码。UCCIEAN-128条码是由国际物品编码协会、美国统一代码委员会和自动识别制造商协会共同设计而成的。它是一种连续型、非定长、有含义的高密度代码。贸易单元128条码是物流条码实施的关键。它能够更多地标识贸易单元的信息，如产品批号、数量、规格、生产日期、有效期、交货地等，使物流条码成为贸易中的重要工具。

贸易单元128条码有A, B、c三套字符集，其中c字符集能以双倍的密度来表示全数字的数据。这三套字符集覆盖了128个ASCH码字符。

128条码由起始符号、数据符、校验符、终止符及左右侧空白区组成，结构如表7.5所示。

表7-5128条码各部分宽度

这三种条码都是物流条码中常用的码制，它们的具体应用在实际中又有所不同。一般来说，通用商品条码用在单个大件商品的包装箱上，当包装箱内含有预先确定的、规定数量商品的时候，也可用通用商品条码码制，给每个货运单元分配一个与消费单元不同的EAN-13码；交插二五码可用于定量储运单元的包装箱上，ITF-14和ITF-6附加代码共同使用也可以用于变量储运单元；贸易单元128条码的使用是物流条码实施的关键，它可以弥补商品通用代码和交插二五码的不足，更多地标识贸易单元的信息，如产品批号、数量、规格、生产日期、有效期、交货地点等，而且，对128条码的印刷要求更为宽松，在许多粗糙、不规则的包装上都可以印刷，128条码的识别要比前两种码制的识别容易得多。
