本文章介绍如何安装、配置和部署BEA的RFID产品，包括BEA Edge Server, BEA Enterprise Server和 BEA Compliance Express。默认的，每个步骤都是接下来步骤的基础。并且该配置是基于WebLogic Server 9.1的，本篇首先介绍BEA Edge Server。

一. 安装及使用

1. 产品安装（以windows为例）

• 从以下网址下载或者拷贝rfid_edge210_win32.exe http://commerce.bea.com/showproduct.jsp?family=RFIDEDGE&major=2.1&minor=0
• 双击该文件，运行安装程序
• 看到介绍面板后，点击“下一步”
• 看到许可面板后，接受许可，点击“下一步”
• 看到安装目录选择面板，选择路径或者默认，点击“下一步”
• 看到安装类型面板，选择“快速”，点击“下一步”
• 接下来的配置都按照默认值，点击“下一步”
• 浏览安装信息摘要，点击“安装”
• 选择“完成”结束安装

2. 打开阅读器模拟器、Edge Server和管理控制台

1. 打开资源管理器，浏览到<edge_home>in 目录
2. 打开阅读器模拟器:双击RunReaderSim.bat.



3. 修改<edge_home>/etc/edge.props文件，修改后如下：

   　　com.connecterra.ale.servicePort = 6060

   　　com.connecterra.ale.savantID = SAVANT_ID

   　　com.connecterra.ale.siteID = SITE_ID

   　　com.connecterra.ale.telemetryPeriod = 5000

   　　或者可以使用Edge Server Configuration Wizard来进行配置，配置过程如下：

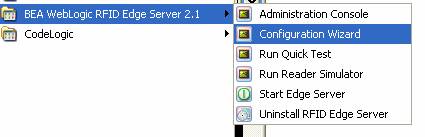

4. 从windows菜单选择运行Configuration Wizard 或者直接运行<edge_home>/common/bin/config.cmd命令：



5. Configuration Wizard打开后，首先进入欢迎页面，选择其中的下一步。

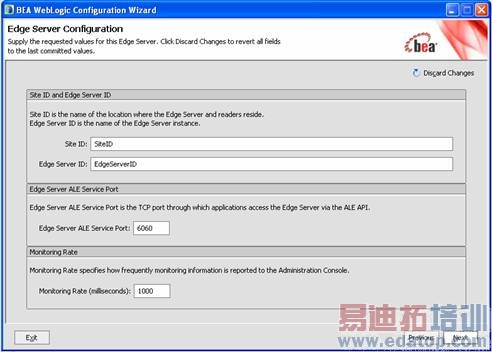

6. 在出现的页面中配置各参数如下 ：



7. 选择下一步，在确认页面中选择“创建”，最后确认。
8. 打开Edge Server:浏览到<edge_home>in 目录，双击 RunEdgeServer.bat.



9. 修改<edge_home>/etc/admin-console.props，修改后如下：

   　　com.connecterra.ualegui.edgeServerURLs=http://localhost:6060

10. 打开管理控制台: 浏览到<edge_home>in 目录，双击 RunAdminConsole.bat.

3. 使用管理控制台和ECSpecs来验证操作

安装BEA Edge Server是相对比较容易的，但是需要验证它的工作是否正确就需要我们进一步学习了。使用管理控制台和阅读器模拟器，我们可以快速的配置一个“事件周期”（“Event Cycle Specification”, or “ECSpec”）来模拟读取标签。下面就是创建一个简单的ECSpec并且使用管理控制台的测试特性。

　　在开始配置前，首先需要理解的一点是RFID应用程序其实就是BEA Edge Server的一个客户端。BEA Edge Server实现了ALE（Application Level Events）规范，ALE客户端需要定义一个ECSpec，然后提交给ALE接口（即Edge Server）。Edge Server使用ECSpec的内容来控制阅读器的限制条件、使用哪个逻辑阅读器、报告返回等等。其中限制条件可能是例如何时开始读卡、何时停止读卡；一个逻辑阅读器是一个任意的RFID阅读点，通常是具有统一命名的一组天线；报告指Edge Server返回给应用程序的信息。

　　具体操作如下：

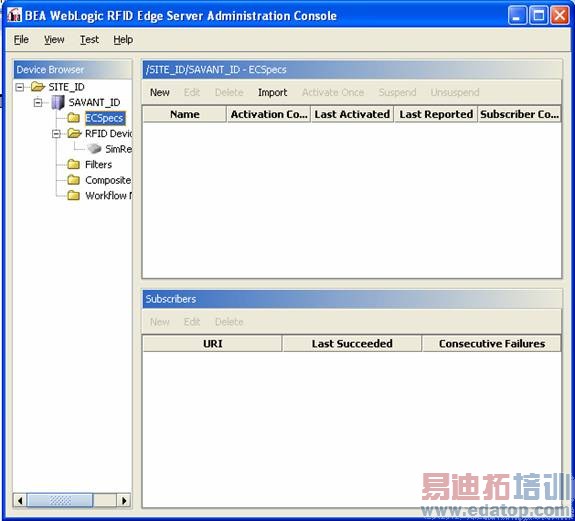

1. 在管理控制台里面左边的设备浏览器中，选中ECSpecs

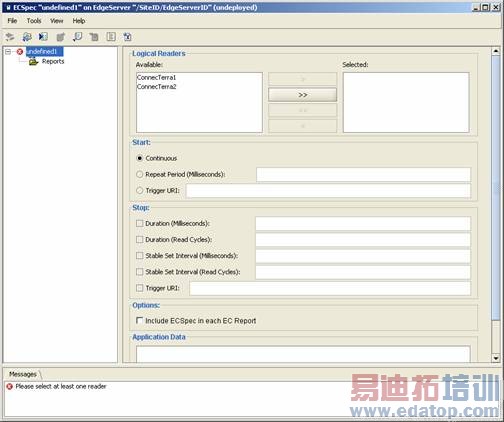

2. 在右边选择“NEW”，这样会打开ECSpec Editor



3. 使用“>>”按钮将ConnecTerra1 和ConnecTerra2两个逻辑阅读器到选择窗口。
4. 在“Stop”区，选中“Duration”，输入5000，这个域以毫秒为单位。配置好地ECSpec如下：



5. 在左边选择“Reports”
6. 在右边选择“New Report”，就按默认设置创建名为“Report_0”的报告，配置后的窗口如下：

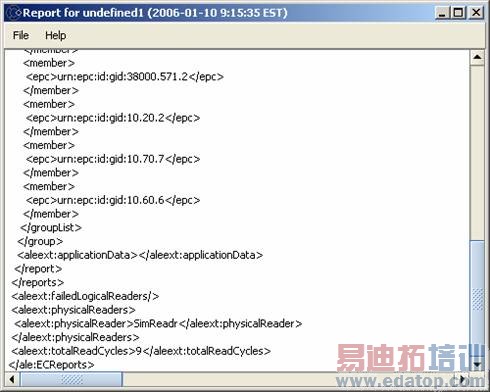

7. 在菜单中选择ToolsàTest，看到如下窗口：



8. 在管理控制台可以通过选择设备浏览器中的RFID Devices下面的SimReadr来查看设备统计信息。有两组图，每个逻辑阅读器或者天线，每个逻辑阅读器都可以看到如下信息：
9. 读周期时间—一个完整的读周期所用的时间，一个读周期是Edge Server和阅读器之间的最小交易单位，它被三个因素影响：(1) Edge Server和阅读器之间协议交互所用的时间，这和驱动设计和实现有关；(2)网络延迟；(3)阅读器内部读卡机制、设计等等。
10. 读周期数-- Edge Server执行的总读周期数
11. 标签数：Edge Server所能读到的标签数

4. 配置多个阅读器模拟器

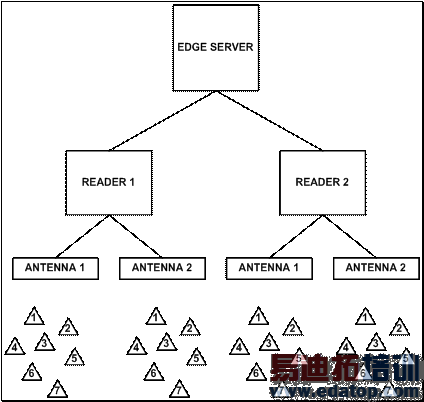

在本节配置完成后，我们从逻辑上将实现如下的部署图：

　　首先，创建第二个阅读器，并且配置Edge Server来使用它

1. Make a copy of, and put the copy in the bin directory.
   1. 复制RunReaderSim.bat，放在bin目录下，重命名为RunReaderSim2.bat
   2. 打开RunReaderSim2.bat，将READER_PORT修改为5051，保存，关闭文件
   3. 运行新的模拟器(RunReaderSim2.bat).

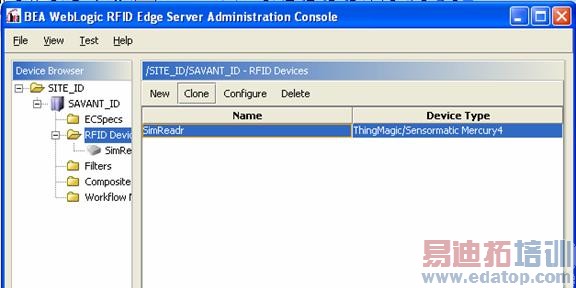

   4. 在管理控制台配置Edge Server使用新的阅读器：选择设备管理器里面的RFID设备，在右边窗口选择SimReadr，并且Clone

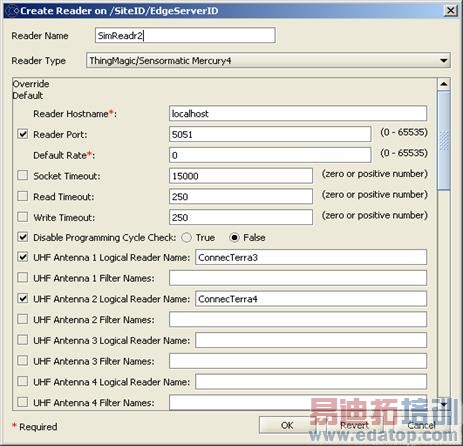

   5. 将新阅读器的名字改为“SimReadr2”，Reader Port 改为5051.两个逻辑天线的名字修改为“ConnecTerra3” 和“ConnecTerra4”.

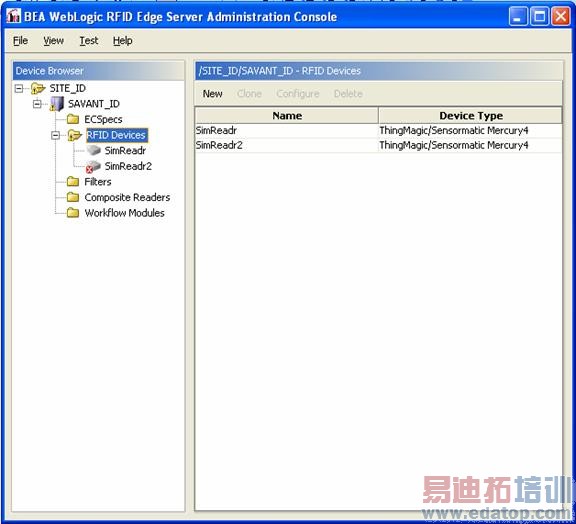

      • 确定后，新的配置如下：



   6. 为了测试，需要在ECSpec中添加新的逻辑阅读器，首先导出已经存在的ECSpec，然后再导入并且添加新的逻辑阅读器。

二. 读取标签信息

1. 运行Immediate示例

　Immediate示例使用ALE“Immediate”方式来演示同步报告发布。

1. 打开阅读器模拟器、Edge Sever和管理控制台
2. 打开资源管理器，浏览目录 <edge_home>samplesImmediateSample.
3. 修改run.bat

   　　set EDGEHOST=localhost

   　　set EDGEPORT=6060

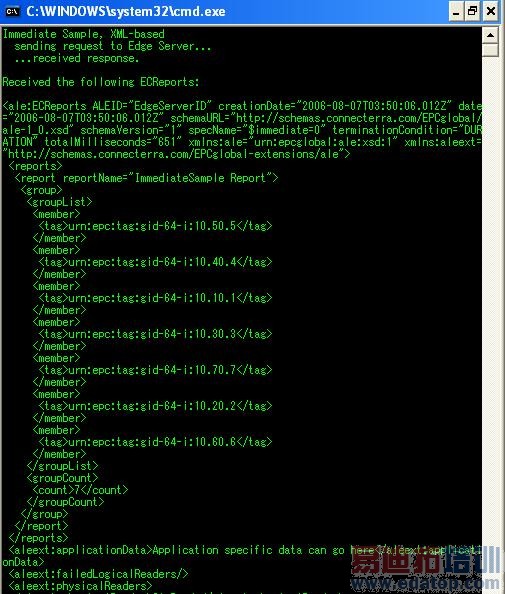

4. 点击run.bat，观察输出，注意报告有7个标签



5. 使用管理控制台ECSpec editor导入示例的ECSpec，ECSpec文件也在该目录中

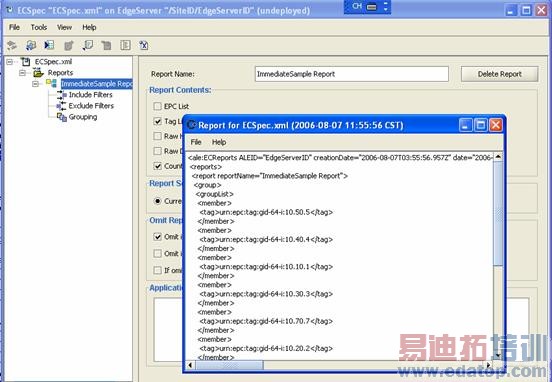

   　　测试导入的ECSpec：



2. 程序分析

/** * ImmediateSample 是使用ALE api  从指定的逻辑读卡器读取一个EPC 列表的小 * 程序 * ECSpec 将从一个XML文件中读取，周期报告也将以XML格式打印出来*/public class ImmediateSample{//程序的使用说明，其中的命令行参数ecSpecFilename 应该是ECSpec.xml，//aleServiceURL 形如：http://localhost:6060/axis/services/EPCglobalALEService。	    private static void usage()    {        System.out.println(            "usage: ImmediateSample  ");        System.exit(1);    }	    public static void main(String[] args)      {        System.out.println( "Immediate Sample, XML-based" );               //分析命名行参数			        if ( args.length != 2 )             usage();         String aleServiceURL = args[0];        String ecSpecFilename = args[1];		        try         {            // 创建一个ALE客户端实例            ALE aleClient = new SOAPALEClient(new URL(aleServiceURL));			            // 从XML文件读取ECSpec (Event Cycle Specification)             // ECSpec 包括定义事件周期的所有参数，也可以在程序中指定            ECSpec myECSpec = readECSpec(ecSpecFilename);						            // 使用 ALE.immediate()方法，发出事件请求            // immediate() 在一个事件周期完成后会阻塞，并且返回报告            System.out.println( "  sending request to Edge Server...");            ECReports myECReports = aleClient.immediate(myECSpec);            System.out.println( "  ...received response.");            printECReports(myECReports);        }        catch (Exception e)        {            e.printStackTrace();        }    }	    /**     * 从XML文件读取ECSpec的辅助方法     */    private static ECSpec readECSpec(String ecSpecFilename)         throws IOException,                XMLDeserializerException     {        // ECSpec 和ECReports等对象可以转换为XML 表现形式        // XMLSerializationFactory是一个单态的工厂，从中可以通过转换完成XML        // 的序列化和反序列化              // 下面，使用XML反序列化将XML 中的内容转换为一个ECSpec 对象实例        XMLSerializationFactory factory =            XMLSerializationFactory.getInstance(                XMLSerializationSyntax.EPCGLOBAL_ALE_1_0);        XMLDeserializer deserializer = factory.createDeserializer();        FileReader fileReader = new FileReader(ecSpecFilename);        ECSpec ecSpec = deserializer.deserializeECSpec(fileReader);        return ecSpec;    }    /**     * 将XML形式的ECReports输出到控制台     */    private static void printECReports(ECReports ecReports)         throws XMLSerializerException,               IOException    {        System.out.println("Received the following ECReports:");	// XMLSerializationFactory是一个单态的工厂，获取实例	        XMLSerializationFactory factory =            XMLSerializationFactory.getInstance(                XMLSerializationSyntax.EPCGLOBAL_ALE_1_0);        XMLSerializer serializer = factory.createSerializer();          //使用XML序列化将ecReports对象实例转化为XML形式，并输出.        Writer w = new OutputStreamWriter(System.out);        serializer.serialize(ecReports, w, true);        w.flush();    }}

三. 写入标签信息

1. 运行 ImmediateProgram 示例

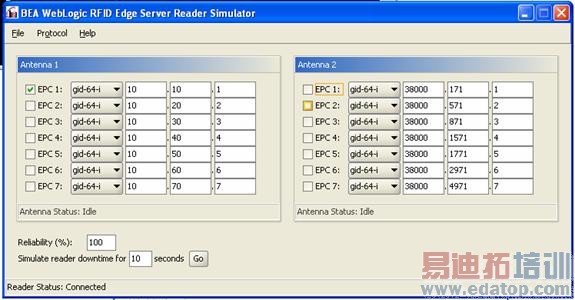

1. 确保只打开一个阅读器模拟器，并且只选中其中一个天线的一个标签：



2. 打开命令行窗口，浏览到<edge_home>samplesImmediateProgramSample
3. 执行如下命令：

   　　>run.bat urn:epc:tag:gid-64-i:1.4.10

4. 运行结果应该是XML格式的PCWriteReport，表示写入TAG程序运行的结果，如下：

   	  Received the following PCWriteReport:<PCWriteReport date="2005-12-16T16:10:44.265Z" savantID="EdgeServerID" specName="=0" totalMilliseconds="531" totalTrials="1" xmlns="http://schemas.connecterra.com/alepc"> <applicationData>application specific data can go here</applicationData> <wasSuccessful>true</wasSuccessful> <status>SUCCESSFUL</status> <physicalReaders>  <physicalReader>SimReadr</physicalReader> </physicalReaders> <failedLogicalReaders/> <cacheSize>0</cacheSize> <epc>urn:epc:tag:gid-64-i:1.4.10</epc> <successfulLogicalReader>ConnecTerra1</successfulLogicalReader></PCWriteReport>Press any key to continue . . .

   • <wasSuccessful> 元素表示写入程序成功，<status>元素相应的也设置为SUCCESSFUL ；如果写入出现问题，<status> 将会提供诊断用的信息，例如CACHE_EMPTY, READER_ERROR等等
   • <physicalReaders> 元素表示那个物理阅读器参与了标签写操作，我们的操作中可以看到是SimReadr
   • <failedLogicalReaders> 为空，表示写操作周期中没有失败的阅读器
   • <cacheSize> 被设置为零，可以在程序中设置该值，该值也与ECSpec中的设置相关。
   • <epc> 显示写入标签的值: urn:epc:tag:gid-64-i:1.4.10
   • Finally, <successfulLogicalReader> indicates that the logical reader ConnecTerra1 was the logical reader that wrote this tag.

程序分析

/** * ImmediateProgramSample 是使用ALEPC api来通过逻辑读卡器将EPC值写入标 * 签的一个简单程序  */public class ImmediateProgramSample{//程序使用说明		    private static void usage()    {                System.out.println("usage: ImmediateProgramSample ");        System.exit(1);    }	    public static void main(String[] args)      {        System.out.println( "Immediate Program Sample, XML-based" );        //分析命名行参数			        if ( args.length != 3 )             usage(); //程序的使用说明，其中的命令行参数pcSpecFilename 应该是PCSpec.xml，//aleServiceURL 形如：http://localhost:6060/axis/services/EPCglobalALEService。// epcVal是EPC值        String aleServiceURL = args[0];        String pcSpecFilename = args[1];        String epcVal = args[2];		        try         {            // 创建一个ALEPC客户端实例.            ALEPC aleClient = new AxisALEPCClient(new URL(aleServiceURL));		// 从XML文件读取PCSpec (Programming Cycle Specification)             // PCSpec包括定义写入周期的所有参数，也可以在程序中指定                       PCSpec pcSpec = readPCSpec(pcSpecFilename);					                        // 使用ALEPC.immediate()方法，发出事件请求            // immediate() 在一个事件周期完成后会阻塞，并且返回报告System.out.println( "  sending request to Edge Server...");            PCWriteReport writeReport = aleClient.immediate(pcSpec, new URI(epcVal));            System.out.println( "  ...received response.");            printWriteReport(writeReport);        }        catch (Exception e)        {            e.printStackTrace();        }    }	    /**     *从XML文件读取PCSpec的辅助方法     */    private static PCSpec readPCSpec(String pcSpecFilename)         throws IOException,                PCXMLDeserializerException     {                // PCSpec和PCWriteReport等对象可以转换为XML 表现形式        // PCXMLSerializationFactory是单态工厂类，从中可以通过转换完成XML        // 的序列化和反序列化              // 下面，使用XML反序列化将XML 中的内容转换为一个PCSpec对象实例                PCXMLSerializationFactory factory = PCXMLSerializationFactory.getInstance();        PCXMLDeserializer deserializer = factory.createDeserializer();        FileReader fileReader = new FileReader(pcSpecFilename);        PCSpec pcSpec = deserializer.deserializePCSpec(fileReader);        return pcSpec;    }    /**     * 将XML形式的PCWriteReport输出到控制台     */    private static void printWriteReport(PCWriteReport writeReport)         throws PCXMLSerializerException,               IOException    {        System.out.println("Received the following PCWriteReport:");		                //获取PCXMLSerializationFactory的实例，序列化PCWriteReport        PCXMLSerializationFactory factory = PCXMLSerializationFactory.getInstance();        PCXMLSerializer serializer = factory.createSerializer();                //使用XML序列化将writeReport对象实例转化为XML形式，并输出        Writer w = new OutputStreamWriter(System.out);        serializer.serialize(writeReport, w, true);         w.flush();    }}

本篇我们简单介绍了BEA Edge Server的安装、使用和简单的标签读、写过程，大家可以根据实际情况，在此基础上开发自己的应用。后面我们还会介绍Edge Server中的一些其他读写方式和工作流模块。
