浅析RFID远距离车辆管理系统

录入:edatop.com     点击:

1. 系统概述

RFID 是Radio Frequency Identification 的缩写,即射频识别,是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象,可快速地进行物品追踪和数据交换。识别工作无须人工干预,可工作于各种恶劣环境。基于RFID技术的远距离感应停车场管理系统是目前世界上最先的停车场自动化管理方式之一,是停车场管理方式发展的趋势,它的安全、稳定、自动化程度是人工管理或近距离识别系统无法达到的。其不可仿制性、抗干扰性、抗击打性、快速识别性、智能鉴别性毫无疑问的会给各类车场管理提供一个全新的解决方案。本系统能能够实现进出完全不停车,自动识别、自动登记、自动放行等功能,后台管理软件可实现实施查看进出车辆信息、进出时间查询、报表、缴费记录查询、信息提醒等多项功能。系统具有以下功能优势:

1.快速移动目标的可靠识别

2.高保密性, 高适应性

3.良好的安全性和抗干扰性

4.严格收费管理,杜绝私自收费,增加收益

5.环保性强,达到无纸化办公

6.安全管理程度高

7.操作简单,耐用可靠

8.树立全新的物业管理形象

2. 系统功能

浅析RFID远距离车辆管理系统

2.1.入场控制功能

节省人力:入口实现无人管理模式;

身份识别:判断前来刷卡的车辆是否具有入场权限;

临时发卡:对临时进入停车场的车辆自动发放临时停车卡;发卡方式可选择有车按扭出卡、无车按钮出卡、电脑出卡;自动发放的临时卡读卡方式可选择有车读卡、无车读卡;发卡机出卡后必须待车主将卡拿至手中道闸才能开启,当卡片发出来后20秒钟内未被人取走、发卡机会自动将卡收回机箱内,避免卡的丢失;

信息记录:读卡时同步自动记录入场时间、入场地点、车辆信息、车主身份;

图像摄取:与开闸指令同步摄取入场车辆图像并存储到数据库中,以备出场时进行车辆核对与以后查阅;

车牌识别:自动提取入场车辆的车牌号码,作为车辆进入停车场的具有唯一性的识别标志,可以供出场时进行车辆识别与以后查阅;

满位显示:停车场内车位已停满时,通过LED显示屏提示前来的车辆,同时禁止按钮出卡,但依然保留电脑出卡功能以满足一些特殊的车辆与人员的入场要求;

信息显示:高亮度LED显示屏,即使在户外阳光下,显示的信息依然清晰可见;信息显示采用中英文双语显示,适用于WTO环境下外籍车主不断增加的情形;信息内容简明扼要,即可给车主明确的提示,又不耽误车辆入场的时间;

语音提示:声音提示方便周到;模拟人声清晰动听;可插拔式数字化语音模块方便系统集成与升级;具有超大存储容量,满足多种声音提示信息的输出;

2.2.出场控制功能

自动计费:根据入场时间与出场时间自动计算停车时间,根据停车时间与收费标准自动计算应收费用;收费标准可以根据需要,在停车场管理软件非常方便的定义并下传到控制机中,收费时间可以精确到秒,收费金额最小到“角”;还专门定制了“深圳收费”选项,适用与深圳市“ 同一车辆在某一个时间段内多次出入停车场只收取第一次出入的费用”的收费。

自动收费:除临时车辆要人工以现金形式收取停车费用外,其他车辆可以在读卡时自动收取/扣除停车费用;

车辆确认:读卡时对比显示车辆信息,确认入、出场是否同一辆车;

图像对比:摄取出场车辆图像并存储,同时自动调出该车的入场图像对比显示,以进行准确的对比确认,增强了防盗功能,并使得事后稽查更加精确、容易;

临时卡回收:除了可以由值班收费人员人工回收临时卡外,出口控制机可以设置吞卡机自动回收临时卡;

信息显示:高亮度LED显示屏,即使在户外阳光下,显示的信息依然清晰可见;信息采用中英文双语显示,适用于WTO环境下外籍车主不断增加的情形;信息内容简明扼要,即可给车主明确的提示,又不耽误车辆出场的时间;

语音提示:声音提示方便周到;模拟人声清晰动听;可插拔式数字化语音模块方便系统集成于升级;具有超大存储容量,满足多种声音提示信息的输出。

2.3.中心控制与管理功能

RFID 卡管理:实现RFID 卡的授权发行、数据更改、挂失/解除挂失、退卡、清空回收等管理;系统可以处理的挂失卡的最大数量为1万张(即黑名单数量为1万条);系统最大卡片容量为232-1张;

万能查询功能:可能通过一个条件或多个条件相组合,对车场使用情况、卡片使用情况、车辆进出情况等相关资料进行查询,并能够按照客户的要求生成报表,或方便其他系统调用的电子报表。

统计管理:提供各种统计资料以不同的报表形式输出,提供任意形式的查询并以报表形式输出;

设备监控与管理:控制道闸的开、关、停,控制发卡机出卡;实时检测道闸的工作状态并以生动形象的方式显示,实时检测出卡机的工作状态与存储卡片的数量并以生动形象的方式显示,实时检测车辆检测器的工作状态以及感应线圈上是否有车辆存在并以生动形象的方式显示;

系统设置:通过简单的鼠标点击,可以轻松的进行系统设置,如有/无图像对比系统、数据保留时间、选择授权发卡的设备、收费方式、是/否满位位提示等;

2.4. 其他特殊功能

脱机、脱网运行:系统在电脑出现故障或网络不通的情况下,仍然能够正常工作;脱机状态下车辆进出场的记录可以保存1万条;当电脑或网络修复后,存在控制机中的脱机记录会自动上传到电脑中保存,有效的保障系统24小时不间断运行;

一卡通用:一张卡片可以在多个系统中使用(例如:停车场、门禁、巡更、考勤、收费、通道闸等),多种服务与应用的卡片的授权发行可以一次完成;

控制方式设置:一台控制机可以控制多台道闸,也可以多台控制机控制一台道闸;道闸与控制机以实现有效的连锁;

权限管理:多个出入口的停车场,可以设置某一车辆可以进了全部的出/入口、也可以限制该车辆能进出其中的几个出/入口;

高峰模式设置:出/入口控制设备可以通过一个简单的跳线帽的插接将其转换为入/出口设备,配合软件的管理模式转换,可以非常方便地将系统从正常模式设置成上/下班高峰管理模式,以便高峰情况下车辆的进出。

远程管理功能:为了方便车主,月卡可以进行远程延期,即月卡车主如果有延期要求,只需打电话通知管理处,管理处通过电脑对此卡进行延期,而无需月卡车主亲自带卡到管理处进行延期,从而大大方便了车主,也提高了服务质量。

嵌套管理功能:在停车场内部还嵌套有停车场的管理模式,也就是通常的大套小停车场系统,且嵌套功能在脱机脱网状态下依然可以实现,这是行业内唯一真正解决了这一问题的系统;通过简单的跳线设置系统可以实现下列四种工作模式:大车场入口、大车场出口、场内小车场入口、场内小车场出口、车辆进入大车场后可直接从大车场出场,经过对卡片发行时的授权许可也可以进入小车场,进入小车场的车辆必须先出小车场才能出大车场。

多种感应卡共存:系统可以使用国内外大多数的RFID 卡、ID卡等读写器,且这些卡可以在同一个系统中使用,方便对车主及其车辆进行分类管理并提供周到的服务。

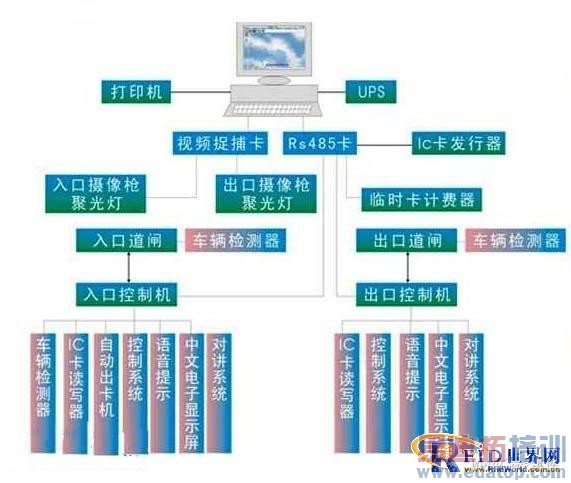

3.系统结构图及布线图(略)

说明:各出入口设备按停车场标准布线设计,电脑联网如距离相距小于200米,采用五类双绞线联网,大于200米必须使用光纤联网。

  4.系统工作流程

4.1.车辆进小区流程

★ 月卡、储值卡车辆入场操作流程

入场汽车、摩托车驶至读卡机旁,系统感应是否有车,由车主自行读卡,同时系统感应RFID 卡上信息,经系统逻辑判断正确后(如RFID 卡过期或被损坏则语音提示“此卡非法等”),向RFID 卡上写入信息并传送到电脑上储存(在读卡瞬间系统抓拍该进场车辆图像,同时传送到电脑上保存),读卡机发出“欢迎入场、此卡有效期多久等语音提示”,中文电子显示屏则显示相应中文字幕。单片机发出开闸指令,道闸自动开启,车辆进入停车场,防砸车检测器检测车辆通过,道闸自动回落。

★ 临时卡车辆入场操作流程

入场临时汽车、摩托车驶至入口处,由值班人员预制车牌(输该车车牌号码,车型等)并电脑发卡或由车主自行在读卡机上的按取卡按钮取卡,系统读取卡上信息,经逻辑判断正确后向RFID 卡上写入信息,并传送至电脑储存(在读卡读卡瞬间系统抓拍该进场车辆图像,同时传送到电脑上保存),车主取卡,单片机发出开闸指令,道闸自动开启,车辆进入停车场,防砸车检测器检测车辆通过,道闸自动回落。

4.2. 车辆进出区流程

★ 月卡、储值卡车辆出场操作流程

出场汽车、摩托车驶至读卡机旁,由车主自行读卡,同时系统感应RFID 卡上信息,经系统逻辑判断正确后(如RFID 卡过期或被损坏则语音提示“此卡非法等”),向RFID 卡上写入信息并传送到电脑上储存(在读卡瞬间系统抓拍该进场车辆图像,同时传送到电脑上保存),读卡机发出“一路顺风、此卡有效期多久等语音提示”,中文电子显示屏则显示相应中文字幕,同时系统调出该卡入场时所抓拍的图像,由值班人员根据两幅图像进行对比(如:车牌号码、车型等),如一致无误码,人工按回车键开闸(自动对比系统则由电脑自动对比图像及号码,如一致自动开闸放行)。道闸开启,车辆驶离停车场,防砸车检测器检测车辆通过,道闸自动回落。

★ 临时卡车辆出场操作流程

出场汽车、摩托车驶至出口处,车主将RFID 卡交由值班人员在临时卡读写器上读卡,,系统读取卡上信息,经逻辑判断正确后向RFID 卡上写入信息,并传送至电脑储存(在读卡读卡瞬间系统抓拍该进场车辆图像,同时传送到电脑上保存),同时系统调出该卡入场时所抓拍的图像,由值班人员根据两幅图像进行对比(如:车牌号码、车型等),如一致无误值班人员根据电脑上显示收费相应的费用,人工按回车键开闸,道闸启,车辆驶离停车场,防砸车检测器检测车辆通过,道闸自动回落。

★ 特殊车辆进出场(如军、警等免费车辆)

进场时由值班人员按[F1]键开闸,系统自动记录该条信息,道闸自动开启,车辆进入小区。

出场时值班人员按[F2]键闸,系统记录该条信息并与入场信息对比正确后,道闸自动开启,车辆驶离小区。

4.3.系统主要优点

★ 智能RFID 卡具有防水、防磁、防静电、无磨损、信息贮存量大、高保密度、一卡多用等特点。

★ 卡片无需像磁卡及条码卡那样刷卡,只需在读卡区域轻轻一晃即可,操作更为方便。

★ 全中文下接式菜单操作界面,操作简单、方便,多种财务报表功能(自动形成各种报表)。

★ 临时车辆可人工或自动出卡,减少人员操作,自动化程度高。

★ 滚动式LED中文电子显示屏提示,使用户和管理者一目了然。

★ 独特的车牌号录入、显示系统及图像对比系统,大大提高停车场防盗措施。

★ 出卡机存储量不足时自动提示。

★ 车辆进、出全智能逻辑自锁控制,严密控制持卡者进、出场的行为符合“一卡一车”的要求。

★ 高可靠性和适应性的数字式车辆检测系统。

★ 防砸车装置可保证无论是进场车辆或发生倒车的车辆,只要在闸杆下停留,闸杆就不会落下。
